6. Bauanleitung Übersicht
6.1.Fabrication des roues, du siège, du support d'essieu et du support de palier
6.2.Fabrication du châssis
6.3. Mise en peinture
6.4.Montage des roues
6.5.Montage de l'engrenage
6.6. Contrôle de fonctionnement
6.1. Fabrication des roues, du siège, du support d'essieu et du support de palier
Généralités :
Avant tout chose, il faut convenir de la manière dont vous allez reporter les pièces sur la plaque en contreplaqué. Re-
porter les pièces individuelles selon le dessin (description dans le plan) ou à l'aide du plan de coupe (E 1 : 1)..
6.1.1. Assembler les gabarits pour la roue arrière (page 13/15) ou le plan de coupe (page 17/19) à la ligne de séparation en
collant.

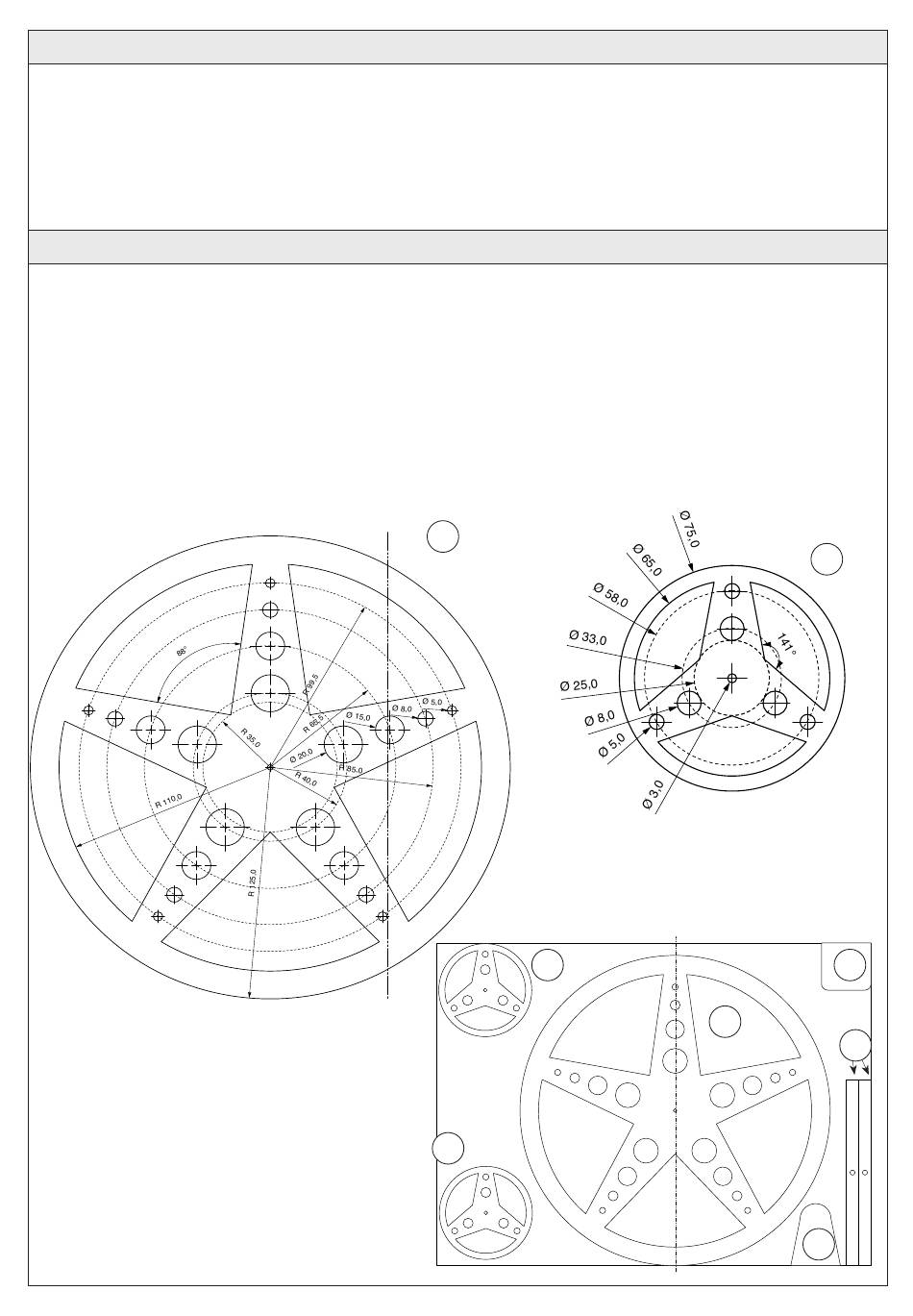

6.1.2. Reporter les gabarits ou les dimensions pour la roue arrière (1a) et les deux roues avant (1b) selon le plan de coupe
sur la plaque en contreplaqué (1).
:
Remarque
Dessiner tout de suite également le support d'essieu, le siège et la roue d'engrenage (étapes de
travail 6.1.4 – 6.1.5) !
6.1.3. Percer d'abord tous les trous et ensuite, scier les pièces et poncer.
Remarque: En sciant, veiller à ce que les roues soient parfaitement rondes afin que le véhicule puisse
ultérieurement rouler correctement !
6
1a
Plan de coupe
1b
1b
1b
1d
1a
1c
1e
D101063#1
