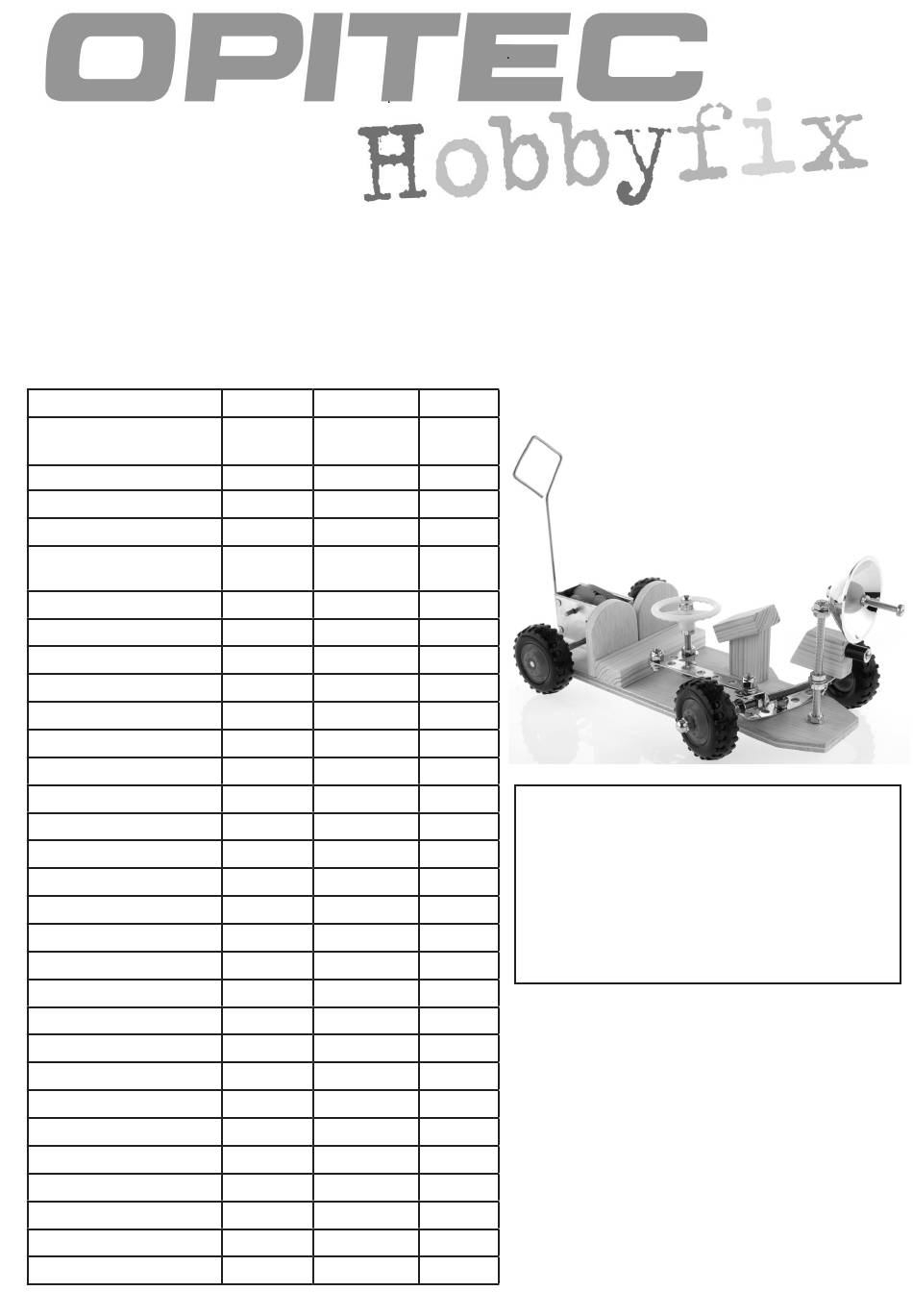

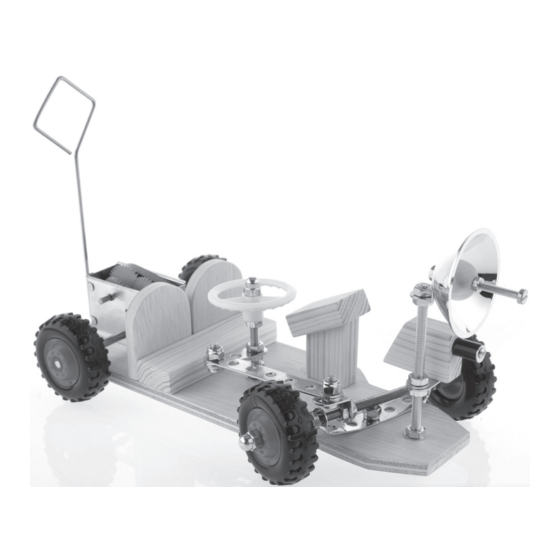

V o i t u r e l u n a i r e a v e c
e n g r e n a g e à r e s s o r t
Liste des matériaux
Contreplaqué
Latte en pin
Fil de fer, cuivré
Moteur à engrenage à
ressort
Contre-écrous
Vis à tête cylindrique
Vis à tête cylindrique
Ecrous
Volant
Ecrou borgne
Barre plate
Languette
Barre plate
Barre plate
Tige filetée
Vis à tête cylindrique
Vis à tête cylindrique
Vis à tête cylindrique
Réflecteur
Vis à tête demi-ronde
Vis à fente en croix
Rouleaux d'écartement
Ecrou borgne
Ecrous
Rondelle d'écartement
Rondelle d'écartement
Boule en bois, percée
Jante
Pneu
F106887#2
F106887#2
1 0 6 . 8 8 7
Quantité Dimensi-
ons (mm)
1
5x70x250
1
10x20x200
1
2x200
1
2
M3
2
M3x12
1
M4x50
18
M4
1
Ø37
3
M4
2
7 trous
2
1x1 trou
1
3 trous
1
2 trous
1
M4x150
3
M4x10
1
M4x70
1
M3x35
1
Ø40
1
2x16
1
2,9x9,5
1
10
3
M4
2
M3
5
M3
10
M4
1
Ø15
4
Ø22
4
Ø40
N° de
pièce.
1
2
3
4
5
6
7
8
9
10
11
12
Une fois terminées, les maquettes de construction
13
d'OPITEC ne sauraient être considérées comme des jou-
14
ets au sens commercial du terme. Ce sont, en fait, des
moyens didactiques propres à accompagner un travail
15
pédagogique. Ce kit de construction ne doit être con-
16
struit et utilisé par les enfants et les jeunes adolescents
QUE sous la direction et la surveillance d'adultes expéri-
17
mentés. Ne convient pas aux enfants de moins de 36
18
19
Outils nécessaires:
20
Crayon, règle
21
Scie à métaux à archet, lime d'atelier
22
Clef à fourche M3 + M4 (SW 5,5 + 7)
Foret Ø 3 mm + Ø 4 mm,
23
Scie à chantourner, planche pour scie à
24
chantourner ou
Scie à découper
25
Perceuse à support ou visseuse à accus
26
Tournevis à fente ou à fente en croix
27
Pince ronde ou demi-ronde
Papier émeri
28
Colle à bois
29
Peinture, pinceau
REMARQUE
mois. Risque d'étouffement!
