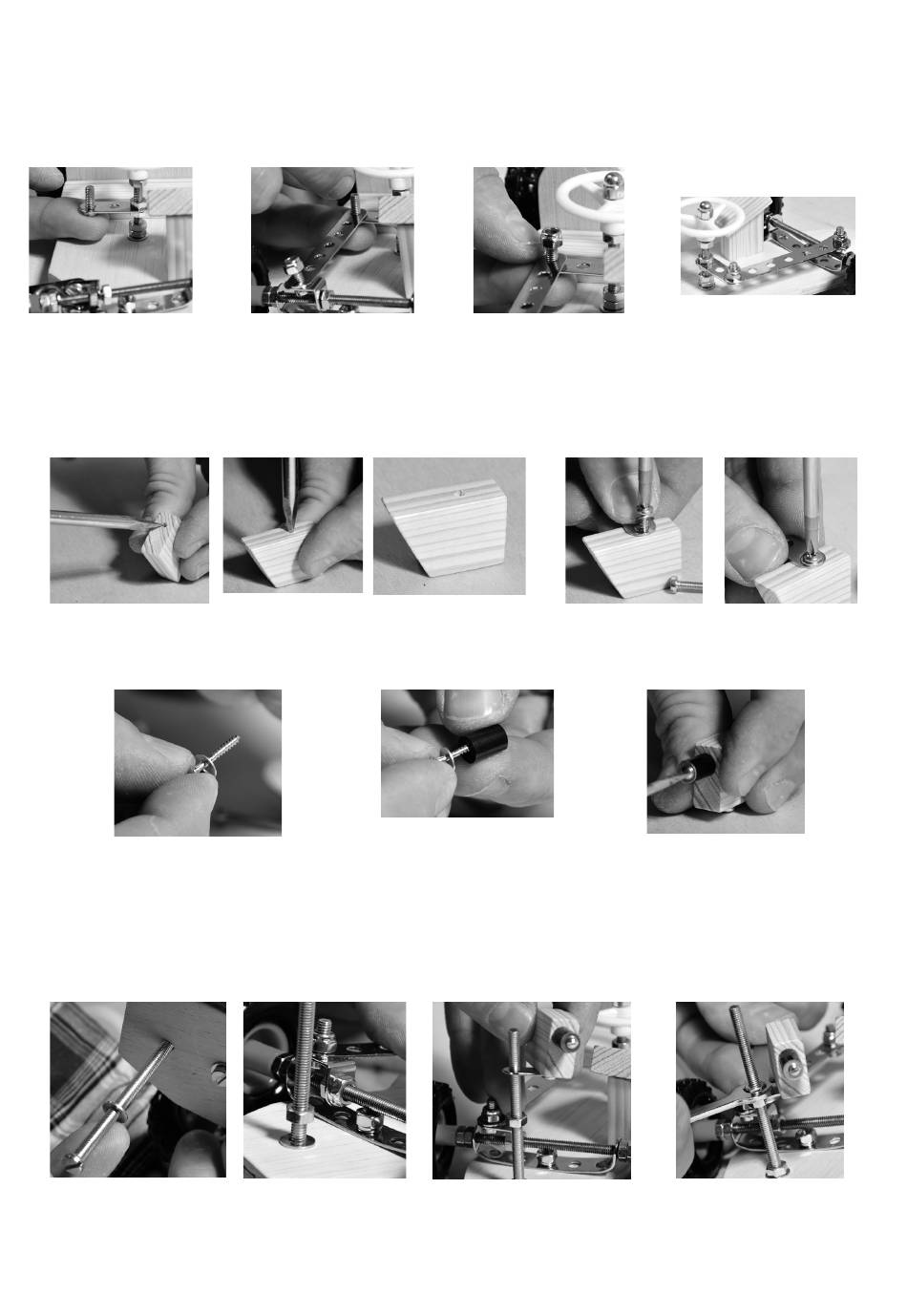

15. Par en bas, enfoncer une vis M4 x 10 (Pièce 16) à travers le dernier trou dans la barre plate (Pièce 13/essieu direc-
teur) (15 a). Mettre l'extrémité libre de la barre plate à 7 trous (Pièce 11) sur la vis (15 b) et fixer avec un contre--
écrou (Pièce 23), de manière à ce que la barre plate puisse tourner sans jeu (15 c + 15 d).
:
Remarque
Régler la direction de manière à ce que l'essieu avant puisse pivoter facilement vers la gauche et
vers la droite!
15a
16. Appareil photo:
Avec un poinçon, préparer un trou (16 a) sur la face frontale (surface droite) de la découpe de latte (D) en haut, en
retrait d'env. 5 mm.
Sur la longue face étroite , en retrait de 10 mm sur l'avant, préparer également un trou (16 b + 16 c).
Fixer une barre plate à 7 trous (Pièce 11) avec la vis 2,9 x 9,5 mm (Pièce 21) sur le côté long et étroit, selon
l'illustration (16 d + 16 e).
16a
Enfoncer une rondelle d'écartement 3,2 mm (Pièce 25) sur la vis à tête demi-ronde 2 x 16 mm (20) (16 f ).
Mettre la vis à travers le rouleau d'écartement (Pièce 22) (16 g ) et fixer sur la face frontale dans le trou prépercé,
comme lentille pour l'appareil photo (16 h).
16f
17. Enfoncer une rondelle d'écartement 4,3 mm (Pièce 26) sur la vis M4 x 70 mm (Pièce 17). Mettre la vis par en bas
dans le trou avant de la plaque de base (17 a). De l'autre côté, visser une rondelle d'écartement (26) et un écrou (Pièce
8) et bien serrer. (17 b).
Dévisser un écrou (Pièce 8) sur la vis jusqu'à ce que cet écrou soit à env. 20 mm de la plaque de base (17 c).
Enfoncer l'appareil photo et fixer avec un écrou (Pièce 8). Contrer les écrous, de manière à ce que la caméra soit diri-
gée vers l'avant (17 d).
17a
F106887#2
Instructions de montage
15b
16b
16g
17b
15c
16c
16d
17c
15d
16e
16h
17d
5
