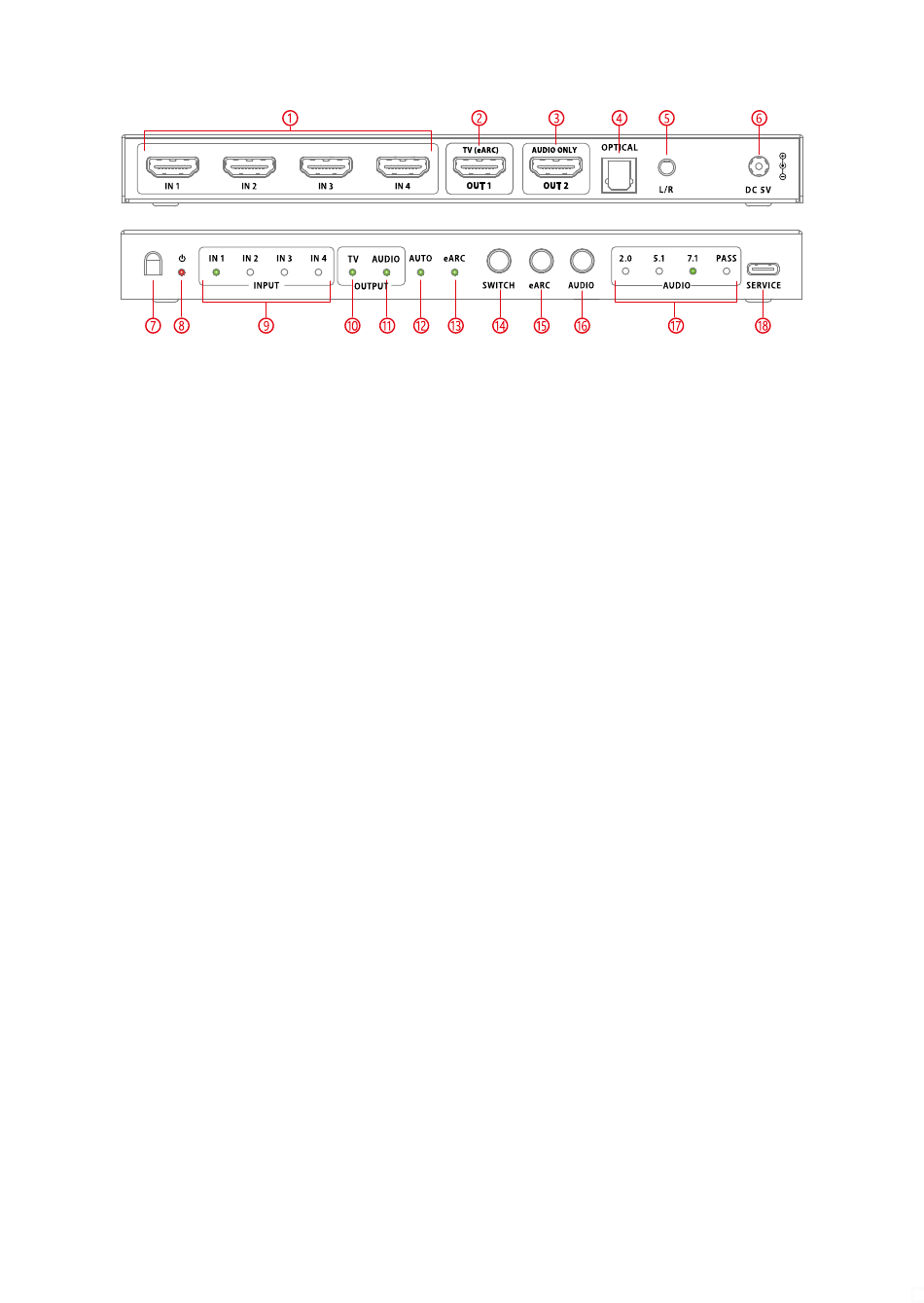

Connexions, indicateurs LED et commandes
1. Entrées HDMI IN1-IN4 pour la connexion de lecteurs externes
2. Sortie HDMI pour la connexion à une entrée HDMI de l'écran ou HDMI ARC du téléviseur
3. Sortie audio HDMI pour la connexion à une entrée HDMI d'un système audio
4. Sortie audio optique Toslink
5. Sortie audio analogique jack 3,5 mm (G/D stéréo)
6. DC 5V, connexion pour l'alimentation 5 V
7. Œil récepteur infrarouge pour la télécommande
8. LED d'alimentation, s'allume en vert lorsque l'interrupteur est actif et en rouge en mode
veille.
9. LED IN, s'allume lorsque le lecteur concerné a établi une connexion.
10. LED TV, s'allume lorsqu'un écran est connecté à OUT1 et qu'il reçoit un signal.
11. Le voyant Audio s'allume lorsqu'un appareil HDMI est connecté à la sortie 2 et reçoit un
signal.
12. Voyant Auto, s'allume lorsque la commutation d'entrée automatique est active
13. LED eARC, s'allume lorsque ARC/eARC est actif et que le son du téléviseur peut être extrait
vers les sorties audio. La LED eARC clignote si une erreur se produit dans la communication
CEC et que l'ARC/eARC ne fonctionne pas correctement.
14. Touche Switch, permet de sélectionner les entrées 1 à 4 ; une pression prolongée désactive
ou active la fonction Auto-Switch.
15. Touche eARC, active l'ARC/eARC à partir du téléviseur et du contrôle HDMI CEC (uniquement
si le téléviseur est connecté à un port HDMI ARC/eARC), une pression longue permet d'acti-
ver/désactiver l'Auto-power.
16. Commutateur Audio EDID, voir l'explication précédente
17. Indicateur LED audio, indique le réglage sélectionné avec le commutateur Audio EDID
18. Port USB-C à des fins de maintenance
