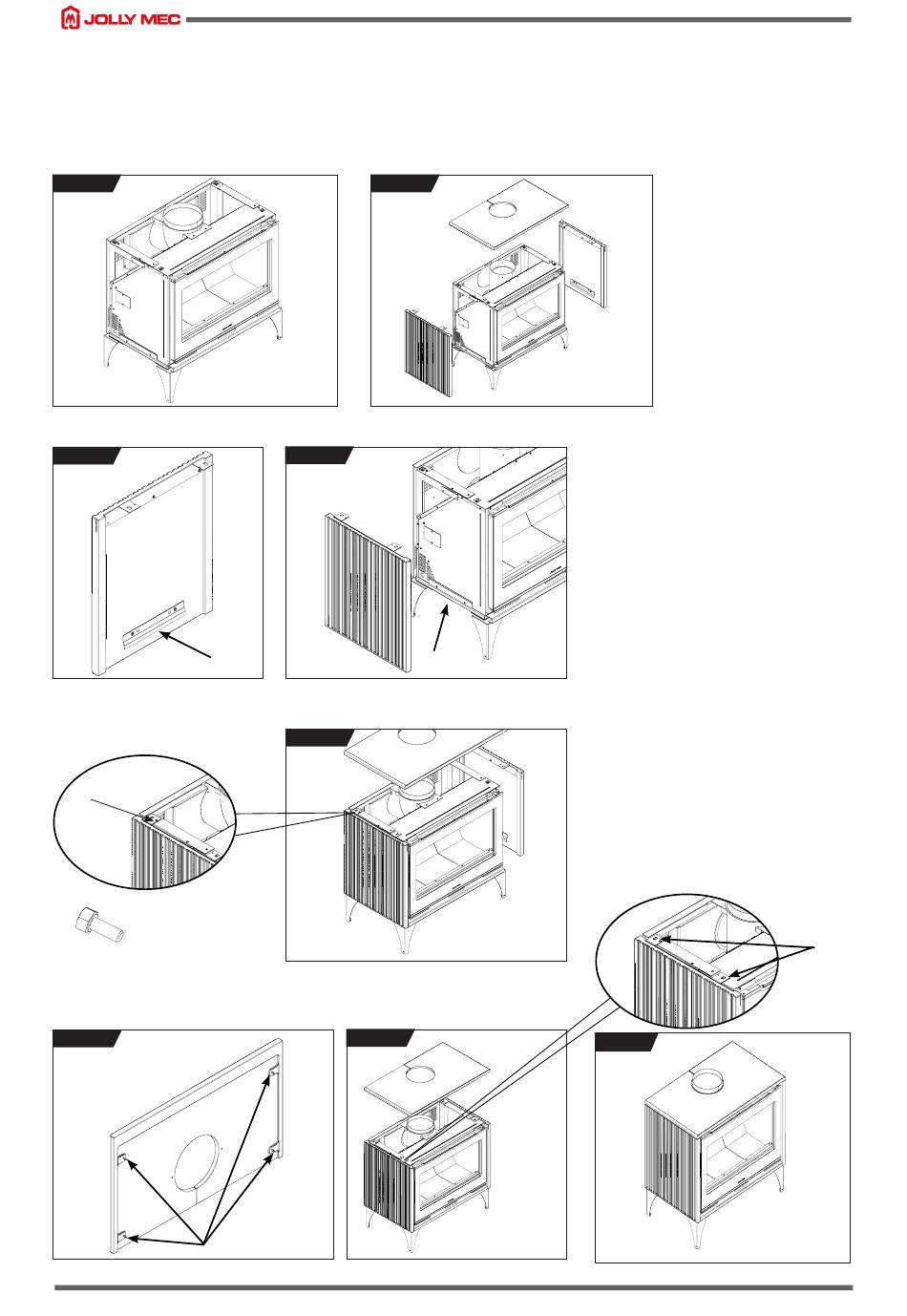

Installer l'habillage de la façon suivante:
- emboîter la barre C du panneau latéral à la barre D de la structure, puis visser la vis E (Fig. 10-11-12-13-14).
- répéter l'opération pour le deuxième panneau.
- positionner le haut en emboîtant les 4 pivots F dans les fentes prévues à cet effet avec ressort G (Fig. 15-16).
