Accès à la porte
NE PAS INSTALLER LE SYSTÈME EN MODE DE SÉCURITÉ
INTÉGRÉE SAUF SI LES AUTORITÉS LOCALES AYANT
JURIDICTION LE PERMETTENT. Cela pourrait causer une
interférence avec le fonctionnement de la serrure antipanique.

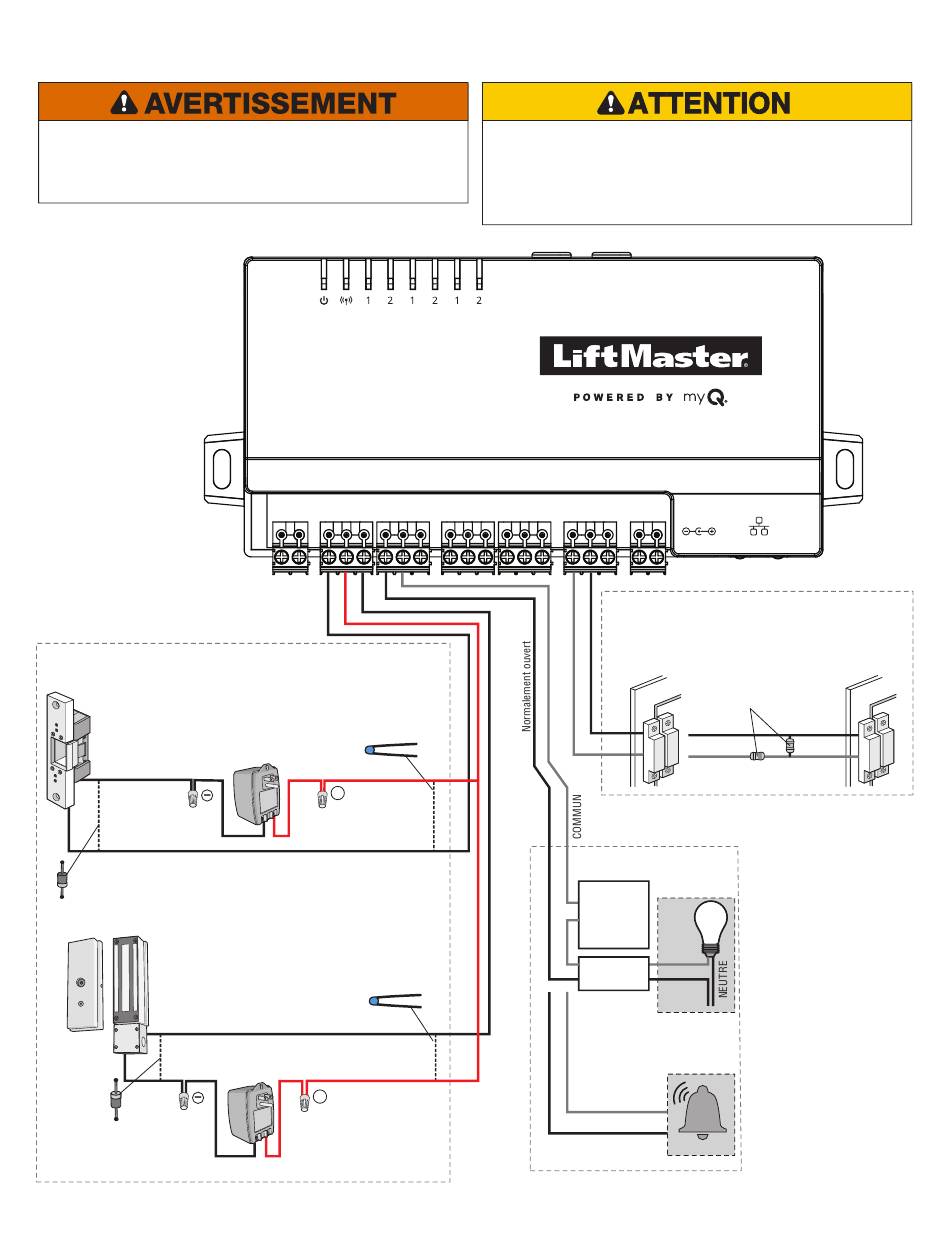

*RELAIS PRIMAIRE
GÂCHE DE PORTE
Alimentation pour gâche de porte
(non fournie)
Utiliser un fil de 18 à 22 AWG
Pour une
alimentation c. c. :
OU
Installer une diode
1N4005 ou un
produit équivalent
SERRURE
ÉLECTROMAGNÉTIQUE
Utiliser un fil de 18 à 22 AWG
Pour une
alimentation c. c. :
Installer une diode
1N4005 ou un
produit équivalent
All manuals and user guides at all-guides.com
OUTPUT
WIEGAND
1
2
OUTPUT
GATE
SDA SCL
NO COM NC
NO COM NC
D1 COM D0
Pour une alimentation c. a. :
Installer une varistance
Siemens S10K30MOV
(varistance à oxyde
métallique) (fournie) ou un
produit équivalent
COMMUN
+
Normalement ouvert
Pour une alimentation c. a. :
Installer une varistance
Siemens S10K30MOV
(varistance à oxyde
métallique) (fournie) ou un
produit équivalent
Normalement fermé
COMMUN
+
Alimentation pour serrure
électromagnétique (non
fournie) NE PAS utiliser
l'alimentation électrique du
contrôleur
Non responsable des conflits entre l'information indiquée dans
le schéma de câblage et les exigences des codes du bâtiment
de votre région. Cette information est fournie UNIQUEMENT à
titre de suggestion. Consulter les codes de votre région AVANT
l'installation.
INPUT
1
2
WIEGAND
INPUT
POWER
D1 COM D0
1 GND 2
GND 12V-24V
CAPTEUR DE PORTE
(NON SUPERVISÉ)
RELAIS AUXILIAIRE
Source
d'alimentation
à faible tension
Relais
d'isolation
CONTOURNEMENT
COMMUN
Normalement ouvert
POWER
ETHERNET
SUPERVISÉ (ÉTAT DE LA PORTE)
CAPTEUR DE PORTE
OU
(SUPERVISÉ)
Résistance en aval (1 k ohm)
ÉCLAIRAGE
CHARGE
REMARQUE : Pour
LIGNE
les installations UL,
seuls les gâches
OU
électriques de
porte homologuées
D'ALARME
UL 294 ou les
verrous Maglocks
homologués UL
294 peuvent être
connectés à la sortie
de relais 1 ou 2.
