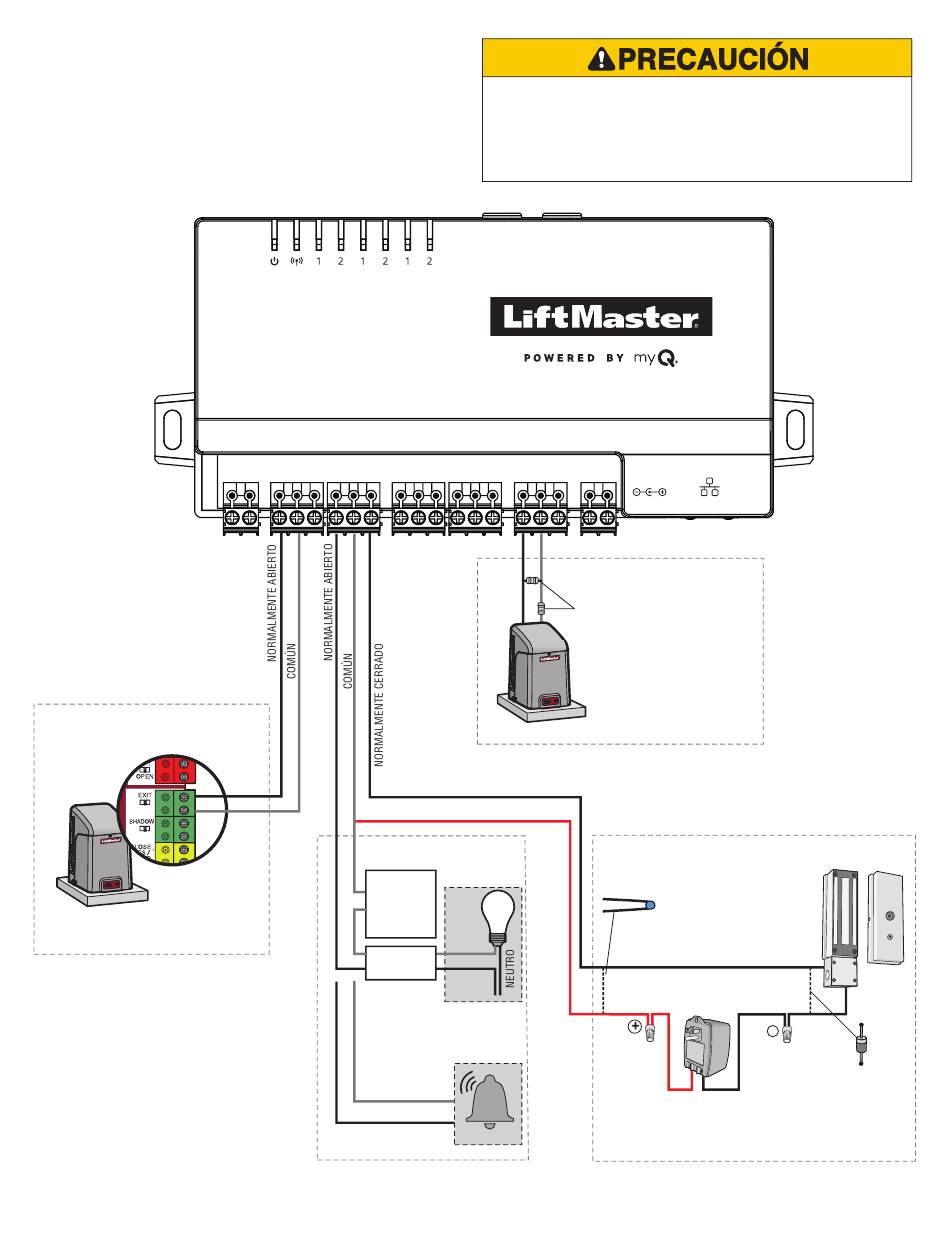

Acceso de portón
NOTA: La entrada/salida
del portón SDA/SLA no
estará conectada en las
aplicaciones UL.
RELÉ PRIMARIO
OPERADOR DE PORTÓN
Consulte el manual del operador
para ver los detalles de cableado.
NOTA: Para instalaciones UL, solo
un operador de portón listado
UL 325, cerrojos eléctricos de
puerta listados UL 294 o candados
magnéticos listados UL 294 pueden
conectarse a la salida de relé 1 o 2.
All manuals and user guides at all-guides.com
OUTPUT
WIEGAND
1
OUTPUT
2
GATE
SDA SCL
NO COM NC
NO COM NC
D1 COM D0
SALIR
RELÉ AUXILIAR
Alimentación
eléctrica de
bajo voltaje
Relé de
aislamiento
COMÚN
NORMALMENTE ABIERTO
No nos hacemos responsables por los conflictos entre la
información detallada en el diagrama de cableado y los
requisitos de sus códigos de construcción locales. La
información es para el uso sugerido ÚNICAMENTE. Verifique
sus códigos locales ANTES de realizar la instalación.
INPUT
1
WIEGAND
2
INPUT
POWER
D1 COM D0
1 GND 2
GND 12V-24V
Resistor de EOL (Fin de línea)
(1 k ohm)
LUZ
CARGA
LÍNEA
O
O
DERIVACIÓN DE LA
ALARMA
POWER
ETHERNET
ESTADO
OPERADOR DE PORTÓN
(conectar al interruptor de
límite de cierre auxiliar –
consulte el manual del
operador de portón)
*RELÉ AUXILIAR
Para alimentación eléctrica de CA:
Instale un S10K30MOV Siemens
(Varistor de óxido metálico)
(incluido) o uno equivalente
NORMALMENTE
Use un cable AWG 18 a 22
CERRADO
COMÚN
–
Fuente de alimentación para el
cierre magnético (no incluida)
NO use el suministro eléctrico
para el controlador
CIERRE MAGNÉTICO
Para alimentación
eléctrica de CC:
Instale un diodo
1N4005 o uno
equivalente
