STRUCTURE ET FONCTION
Voir la figure 1 pour le contour du sonomètre. Le microphone à condensateur et le préamplificateur de test
doivent être installés dans la tête de l'unité principale pendant le fonctionnement normal. La forme est
effilée pour réduire la réflexion acoustique. Le boîtier est en ABS moulé par injection et la pile est installée
dans le compartiment prévu à cet effet. La pile peut être facilement remplacée en retirant le couvercle
arrière de l'appareil. Les résultats des mesures sont affichés sur un grand écran LCD. Les commutateurs de
pondération fréquentielle, de pondération temporelle et de gamme se trouvent au milieu de la face avant
du sonomètre. Le potentiomètre de sensibilité, l'interface du câble de données, le port de sortie et l'interfa-
ce d'alimentation se trouvent sur le côté droit de l'appareil.

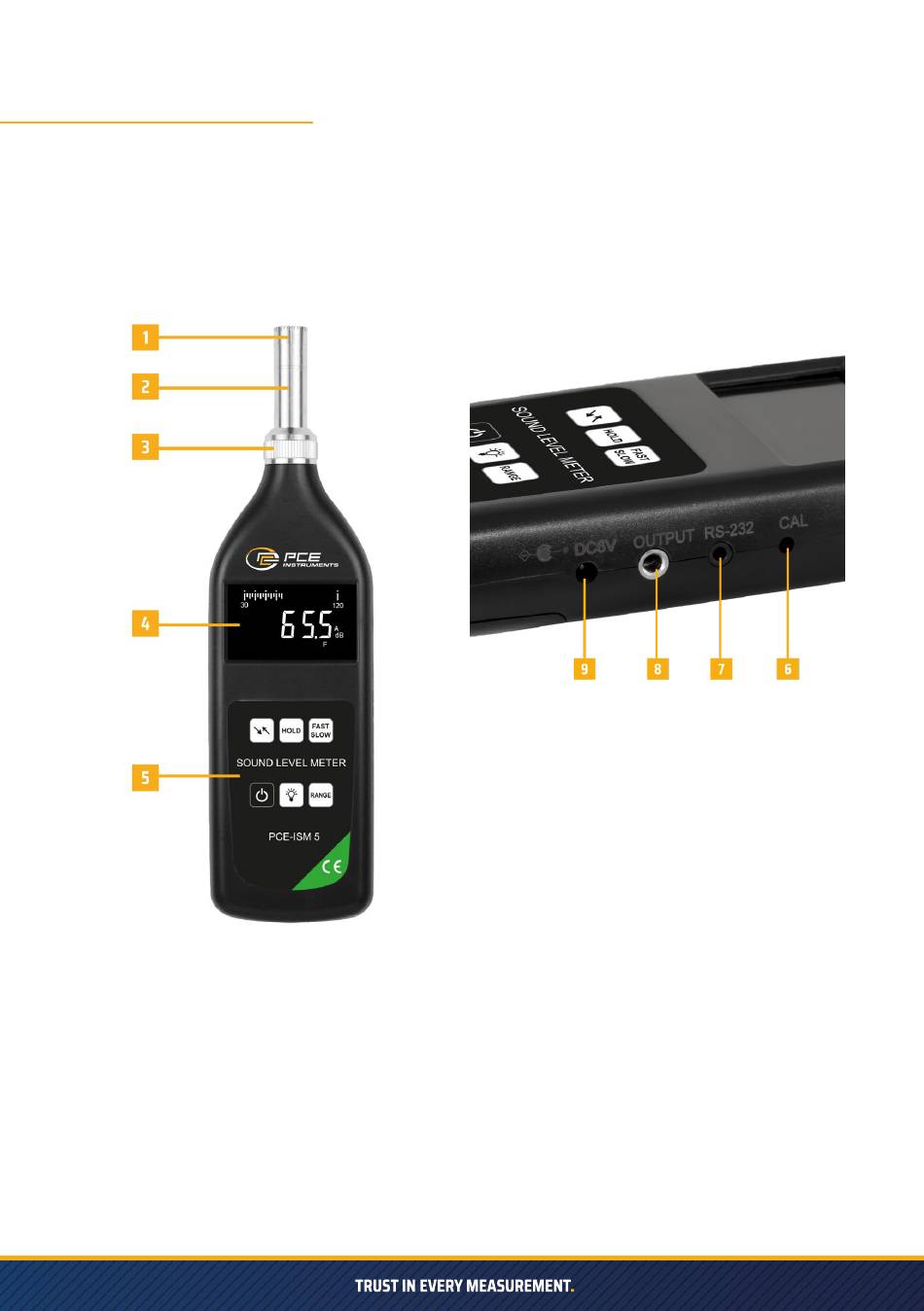

Fig. 1
Description de la fonction de chaque touche du panneau :
WEIGHTING:
Touche de sélection de la pondération fréquentielle, appuyer sur la touche pour
sélectionner A, C et Lin.
HOLD:
Touche de maintien. Appuyer pour passer en mode maintien pendant la mesure normale,
quitter pour revenir à la mesure normale en mode maintien.
FAST/SLOW:
Touche de sélection de la pondération temporelle, appuyer sur la touche pour
sélectionner F, S et I.
BL:
Touche de sélection du rétroéclairage. Appuyez sur cette touche pour activer ou
désactiver le rétroéclairage de l'écran pendant la mesure normale.
RANGE:
Touche de sélection de la plage. Appuyez sur cette touche pour sélectionner la plage
basse, moyenne et haute, étape par étape, et l'affichage de l'échelle de l'écran change en
conséquence (10 ... 100), (30 ... 120), (50 ... 140).
1 - Microphone
2 - Préamplificateur
3 - Écrou de blocage
4 - Écran LCD
5 - Boutons du panneau
6 - Potentiomètre d'étalonnage de la sensibilité
7 - Interface du câble de données
8 - Port de sortie CA
9 - Entrée d'alimentation
3
