B + 5
10
Ó Ó
Ó Ó Ó Ó
Í Í Í Í
Í Í Í Í
Ó Ó Ó Ó
Í Í Í Í
Ó Ó
Ó Ó
Ó Ó Ó Ó

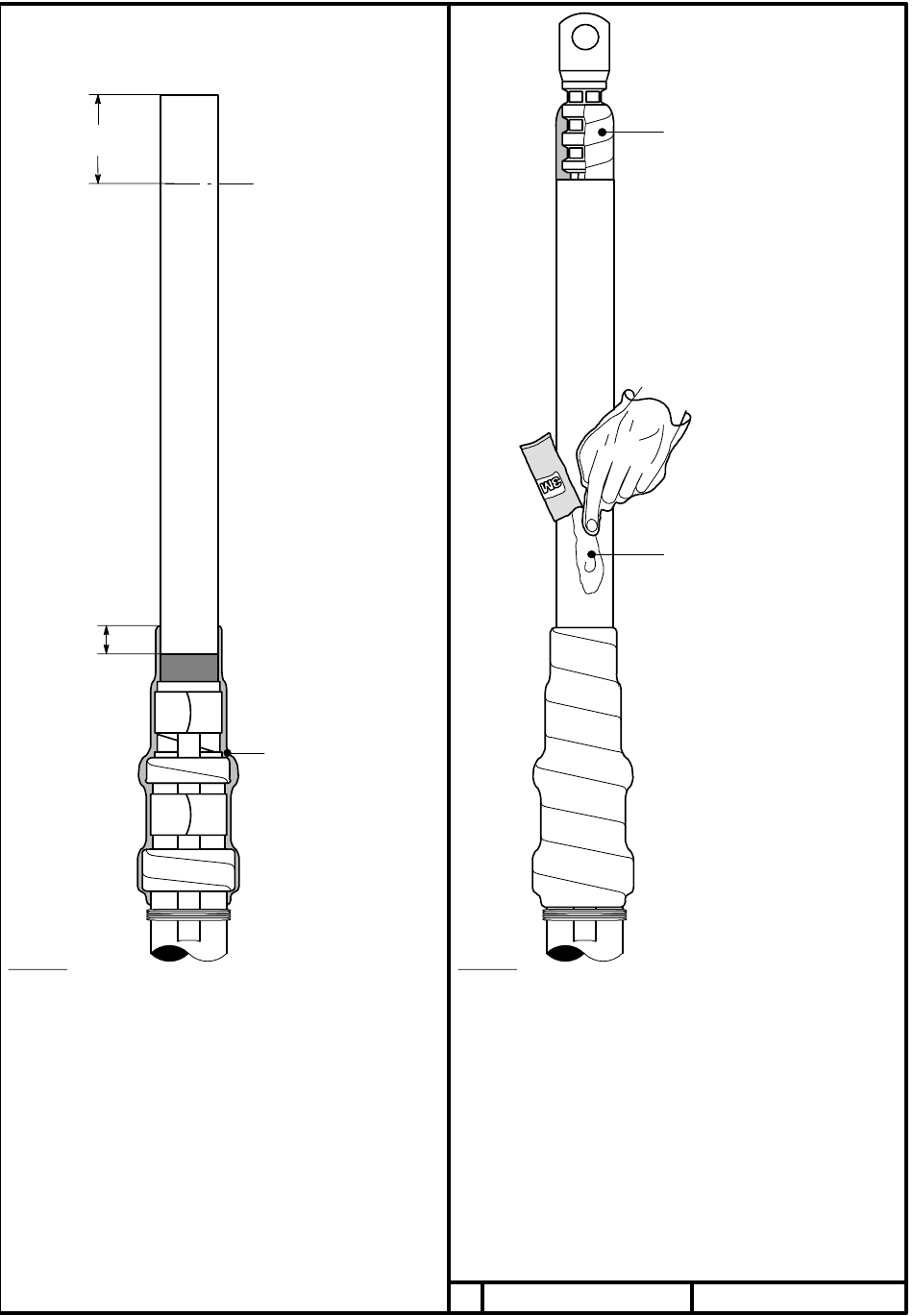

Fig. 3
3.1 Appliquer deux couches á demi–recouvrement de ruban
Scotch 13 en partant du fil à fretter jusqu'à déborder
de 10 mm sur l'isolant du câble, puis revenir.
Ruban Scotch 13
Ó
Ó Ó
Í Í Í
Í Í Í
Ó Ó
Í Í Í
Ó
Ó
Ó Ó
Fig. 4
4.1 Retirer l'isolation sur une longueur B + 5 mm.
B = profondeur de la cosse d'extrémité.
4.2 Installer la cosse.
4.3 Eliminer l'excédent de graisse et les bavures.
4.4 Nettoyer la cosse et l'isolant.
4.5 Rubanner 1 couche de ruban Scotch 70 sur la cosse
et l'isolant, comme indiqué.
4.6 Appliquer la graisse silicone sur l'isolant.
1
AABBCC02958
Ruban Scotch 70
Graisse silicone
