3M QT II Manuel D'instructions

No du Kit
Section de câble (mm
Diamètre sur isolant
Diamètre sur gaine extérieure
Longueur à dénuder A (mm)
Diamètre approx. de l'extrémité
FE–5100–8532–0
3M Laboratories (Europe)
Branch of 3M Deutschland GmbH
TOUTES LES VALEURS
RECOMMANDATIONS CONTENUES DANS LE PRESENT DOCUMENT
SONT BASEES SUR DES ESSAIS QUE NOUS PENSONS ETRE
SIGNIFICATIFS. CEPENDANT, ETANT DONNE QUE LES CONDITIONS
D'UTILISATION ET D'INSTALLATION SE SITUENT AU–DELA DE NOTRE
CONTROLE, L'UTILISATEUR EST TENU POUR RESPONSABLE DES
PERFORMANCES DES JONCTIONS REALISEES A L'AIDE DES
INFORMATIONS ON SUGGESTIONS MENTIONNEES CI–DESSUS.
AABBCC02958
LANGUAGE: French
M. Hubrich
DESSINAT.:
W. Röhling
VERIFIE:
ELECTRICAL PRODUCTS
Ó Ó
Ó Ó Ó Ó
Ó Ó
Ó Ó

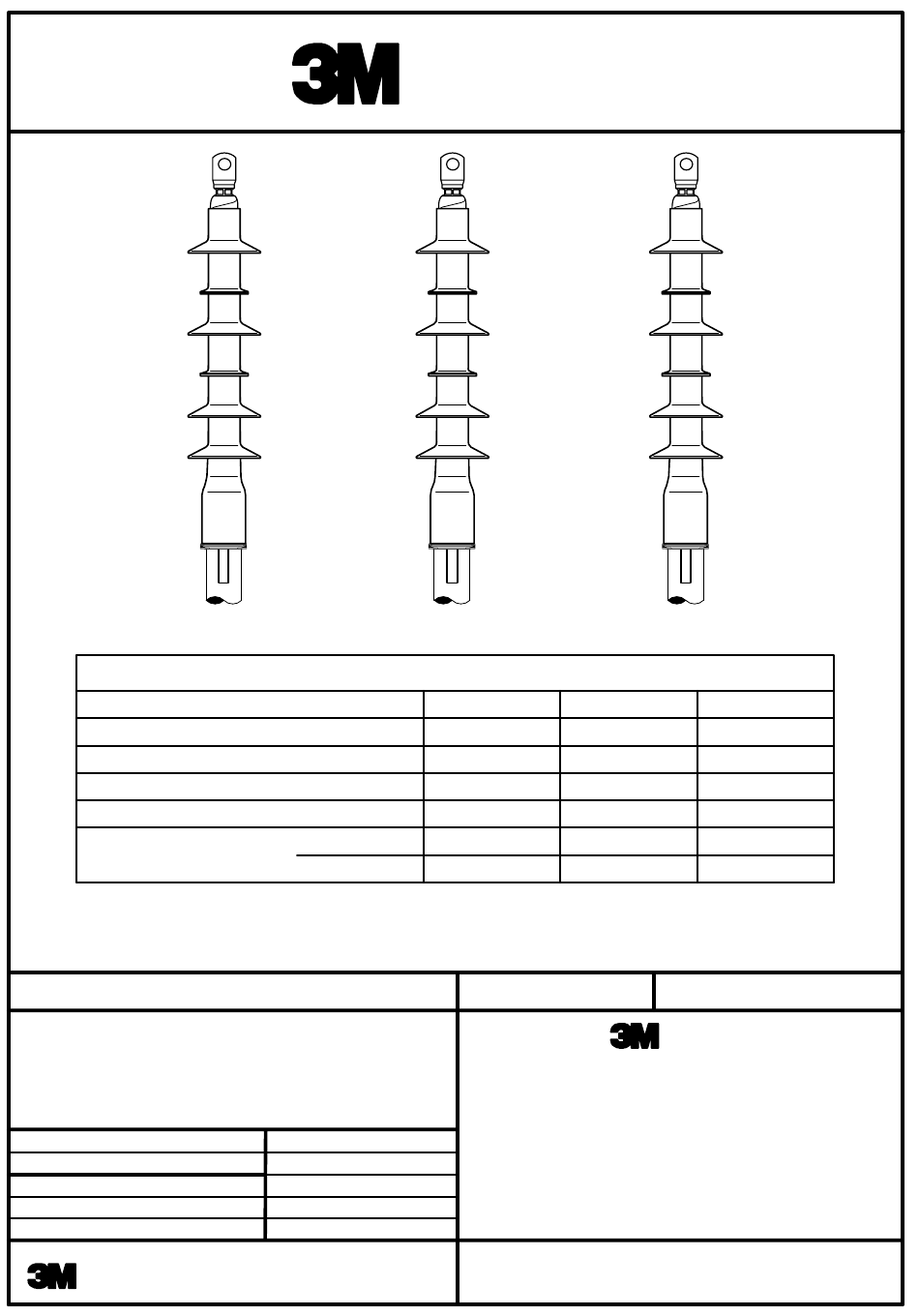

Applications et longueurs de montage
2
)
D (mm)
K (mm)
Conducteur Al
Conducteur Cu
E (mm)
INFORMATIONS TECHNIQUES
DATE DE 1ère EDITION:
DATE DE 1ère MODIF.:
DATE DE 2ème MODIF.:
DATE DE 3ème MODIF.:
DATE DE 4ème MODIF.:
QT II
Ó Ó
Ó Ó Ó Ó
Ó Ó
Ó Ó
94–EB63–1FA
50 – 150
21,3 – 35,0
30,0 – 44,0
250
270
70
EDITION:
1
ET
ENSENBLE DE 3 EXTREMITES
INTERIEURES RETRACTABLE A FROID
94–EB63–1FA
05.04.02
pour câble Unipolaire à isolation sec avec
écran rubanné en cuivre et armure
selon IEC 60502 18/30 kV (36 kV)
XE 0091–2789–7
Ó
Ó Ó
Ó
Ó
94–EB64–1FA 94–EB65–1FA
120 – 240 240 – 630
27,0 – 45,7 33,3 – 53,3
34,0 – 52,0 41,0 – 56,0
270
290
82
DATE:
05.04.2002
QT II
94–EB65–1FA
jusqu'à
270
–
90
