B + 5
A
60
Í Í Í Í
35
Í Í Í Í
25
Í Í Í Í
Í Í Í Í
15

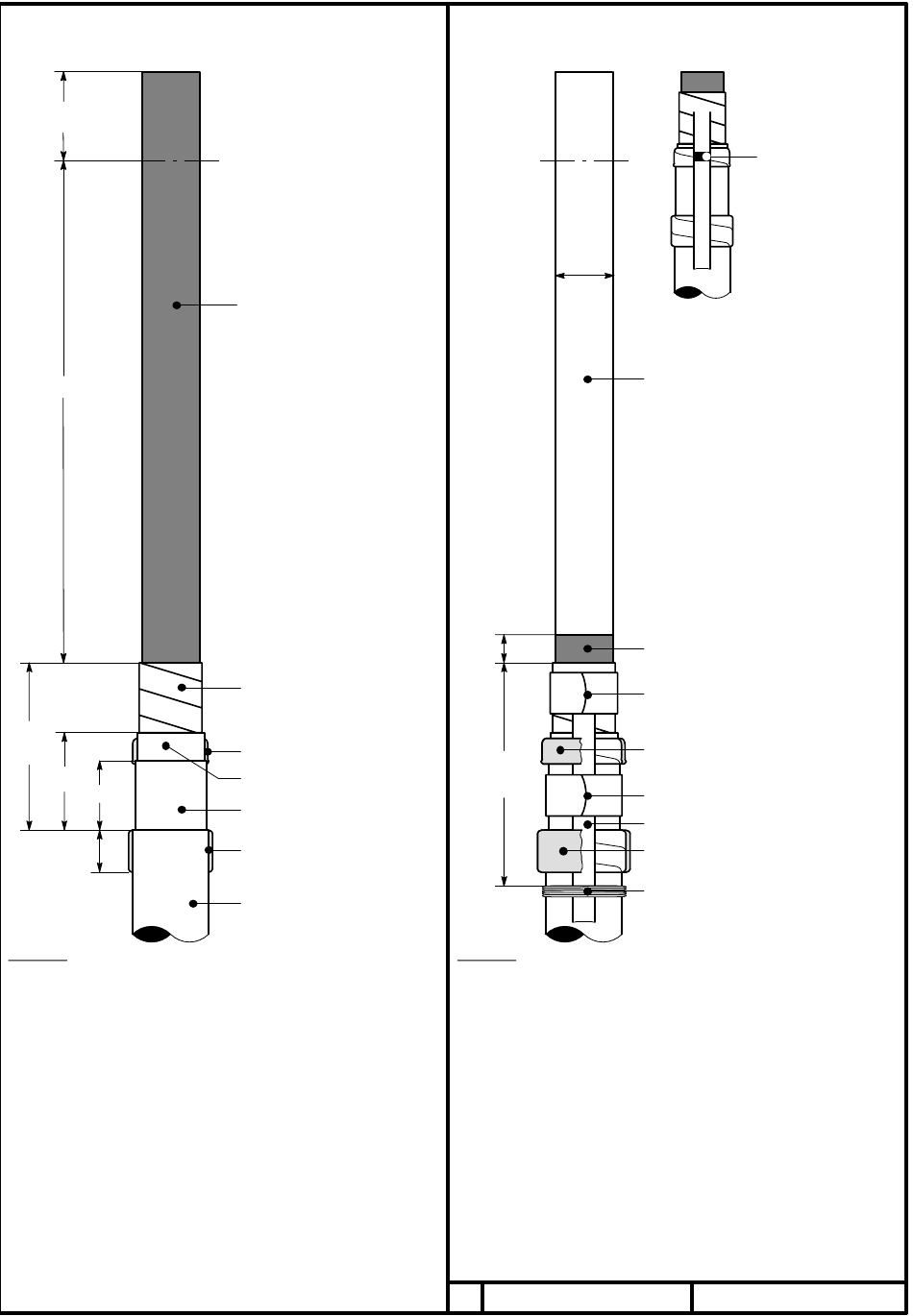

Fig. 1
1.1 Nettoyer la gaine extérieure sur une longueur de
500 mm
1.2 Retirer la gaine extérieure du câble sur une longueur
A + B + 65 mm.
B = profondeur de la cosse d'extrémité.
1.3 Retirer l'armure en laissant une longueur de 25 mm à
partir de la gaine extérieure.
Note: Pour éviter un circuit électrique fermé de
l'armure, à une exrémité de la boucle de
câble, l'armure doit être totalement retirée
jusqu'à la coupe de la gaine du câble.
1.4 Retirer le bourrage sauf sur une longueur de 35 mm à
partir de la gaine extérieure.
1.5 Retirer l'écran ruban cuivre en laissant une longueur de
60 mm à partir de l'arrêt de la gaine extérieure.
1.6 Rubanner une couche de ruban mastic 2230 sur la gaine
extérieure et sur le bourrage comme indiqué.
Page 2 of 4
Semi–conducteur
Ecran ruban
cuivre
Ruban mastic 2230
Bourrage
Armure
Ruban mastic 2230
Gaine extérieure
D
10
Ó
Ó
Í Í Í
Ó Ó
80
Í Í Í
Í Í Í
Ó Ó
Í Í Í
Ó Ó
Ó
Fig. 2
2.1 Faire la connexion entre la tresse en cuivre étamé
et l'écran et l'armure par les ressorts CFS. la
massivation doit être positionnée sur la même
hauteur que le ruban mastic 2230, comme indiqué
sur le dessin.
Note: Dans le cas où l'armure a été retirée (étape
1.3), placer le ressort CFS inférieur à 50 mm
de la coupe de l'écran ruban cuivre.
2.2 Rubanner une deuxième couche mastic 2230 sur les
rubans mastic précédents.
2.3 Fixer la tresse de cuivre avec le fil à fretter sur la gaine
extérieure du câble à 80 mm de la fin du ruban cuivre.
2.4 Retirer le semi–conducteur extérieur en laissant une
longueur de 10 mm à partir de l'arrêt de l'écran rubanné
en cuivre.
1
AABBCC02958
Ó Ó
Ó Ó
Massivation
Í Í Í
Ó Ó Ó Ó
Í Í Í
Ó Ó Ó Ó
Í Í Í
Ó Ó
Isolant primaire
Semi–Conducteur
Ressort de contact CFS
Ruban mastic 2230
Ressort de contact CFS
Tresse en cuivre étamé
Ruban mastic 2230
Fil à fretter
XE–0091–2789–7
