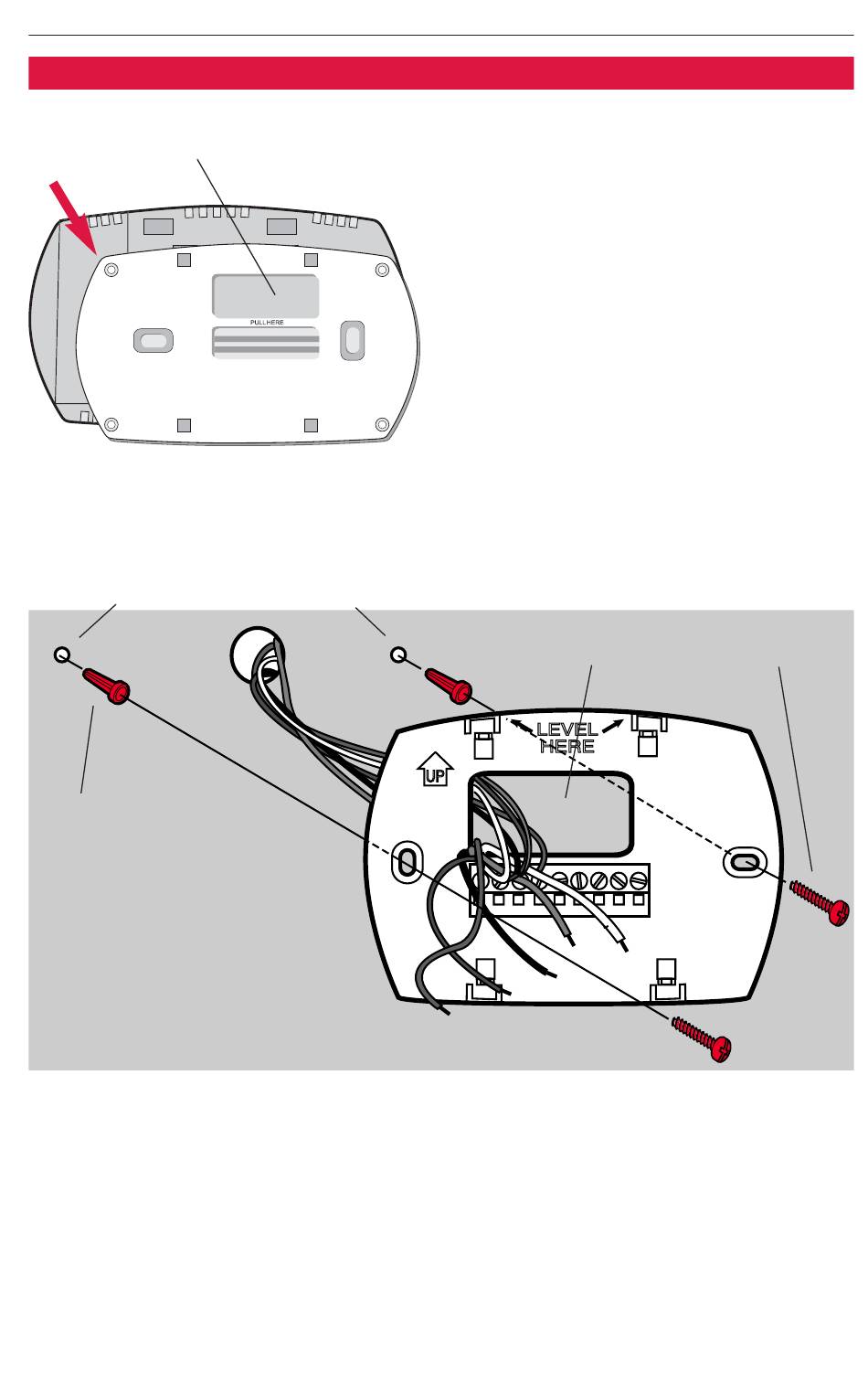

Montage de la plaque

Introduisez un doigt dans l'ouverture pour fils
et tirez pour détacher la plaque du thermostat.
Percez des trous de 3/16" dans une cloison sèche.
Percez des trous de 7/32" pour le plâtre.
Chevilles murales
Retirez la plaque du thermostat
comme indiqué à gauche. Puis suivez
les directives de montage ci-dessous.
1 Tirez les fils par l'ouverture de la
plaque.
2 Placez la plaque sur le mur, mettez-
la à niveau et marquez la position
des trous avec un crayon.
3 Percez des trous comme indiqué ci-
dessous puis enfoncez les chevilles.
4 Placez la plaque sur les chevilles,
introduisez et serrez les vis de
montage.
Ouverture
pour fils
3
Vis de montage
