SECTION 1 - INSTALLATION DE LA
BARRE DE MONTAGE

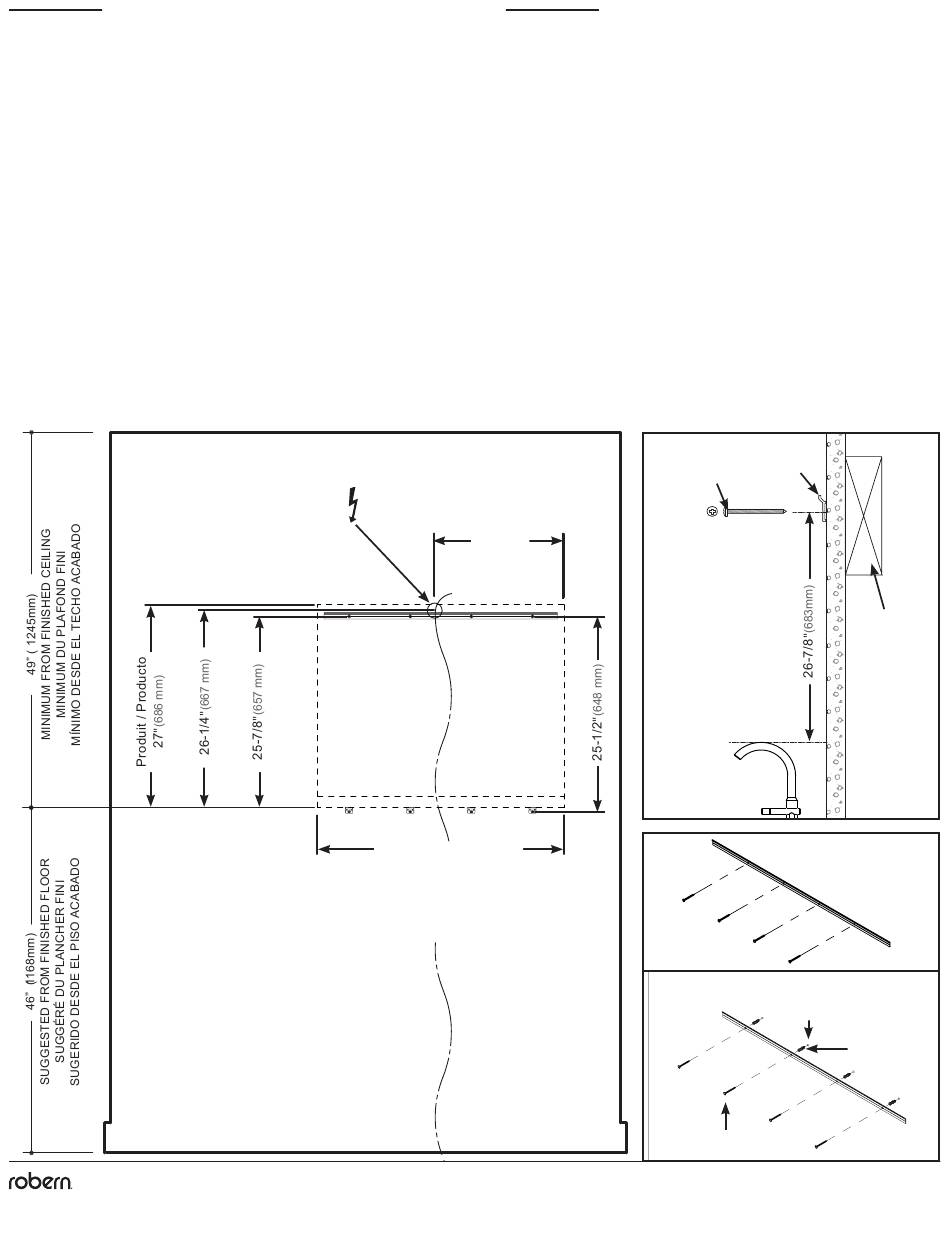

1. Voir ci-dessous l'emplacement et les dimensions du modèle spécifique et de
l'installation brute électrique.
2. Assurez-vous que la barre de montage est de niveau et centrée
horizontalement à l'emplacement de montage de l'armoire.
3. VIS MONTÉES SUR LA STRUCTURE:
a. UTILISEZ les vis n ° 10 x 2 "(SS674) fournies pour fixer la bande
de barre de montage au mur.
b. Vous pouvez pré-percer un trou de 3/32 "dans le montant
4. VIS DE MONTAGE DES ANCRAGES MURAUX PLASTIQUES:
a. Notez que toutes les conditions de montage énumérées à la page
précédente doivent être satisfaites pour une installation correcte.
b. Percez un trou de 5/16 "(8mm) pour l'ancrage mural.
c. Insérez l'ancrage mural (203-1349) dans le trou jusqu'à ce que la
bride d'ancrage soit au même niveau que le mur.
d. Insérez la vis n ° 10 x 2 "(SS674) et serrez jusqu'à ce qu'il y ait une
forte résistance.
e. Ne pas trop serrer.
1
© 2019 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376
www.robern.com
Instructions d'installation / Instrucciones de instalación
Câblage sur le terrain /
Cableado de campo
Produit / Producto
UC2748 = 48"
UC2736 = 36"
UC2730 = 30"
UC2724 = 24"
SECCIÓN 1 - INSTALACIÓN DE LA
BARRA DE MONTAJE
1. Vea a continuación la ubicación y dimensión del modelo específico y la
instalación eléctrica.
2. Asegúrese de que la barra de montaje esté nivelada y centrada
horizontalmente en la ubicación de montaje del gabinete
3. TORNILLOS ESTRUCTURALES MONTADOS:
a. USE los tornillos # 10 x 2 "(SS674) provistos para fijar la barra de
montaje a la pared.
b. Puede perforar previamente un orificio de 3/32 "en el perno
4. TORNILLOS DE MONTAJE DE ANCLAJES DE PARED PLÁSTICOS:
a. Tenga en cuenta que todos los requisitos de montaje enumerados
en la página anterior deben cumplirse para una instalación adecuada.
b. Taladre un orificio de 5/16 "(8 mm) para el anclaje a la pared.
c. Inserte el ancla de pared (203-1349) en el orificio hasta que la
brida del ancla quede al ras con la pared
d. Inserte el tornillo # 10 x 2 "(SS674) y apriete hasta que haya una
fuerte resistencia.
e. No apriete demasiado.
19-1/8"
(485 mm)
(1219 mm)
(914 mm)
(762 mm)
(610 mm)
20
Barre de montage /
Barra de montaje
SS674
3
4
5/16"
(8mm)
SS674
No. de pièce / Pieza n.° 209-1319-rA rev. 08/21/19
Uplift Tech Cabinet / Uplift Tech Cabinet
1" x 3"
203-1349
