244 | Magyar

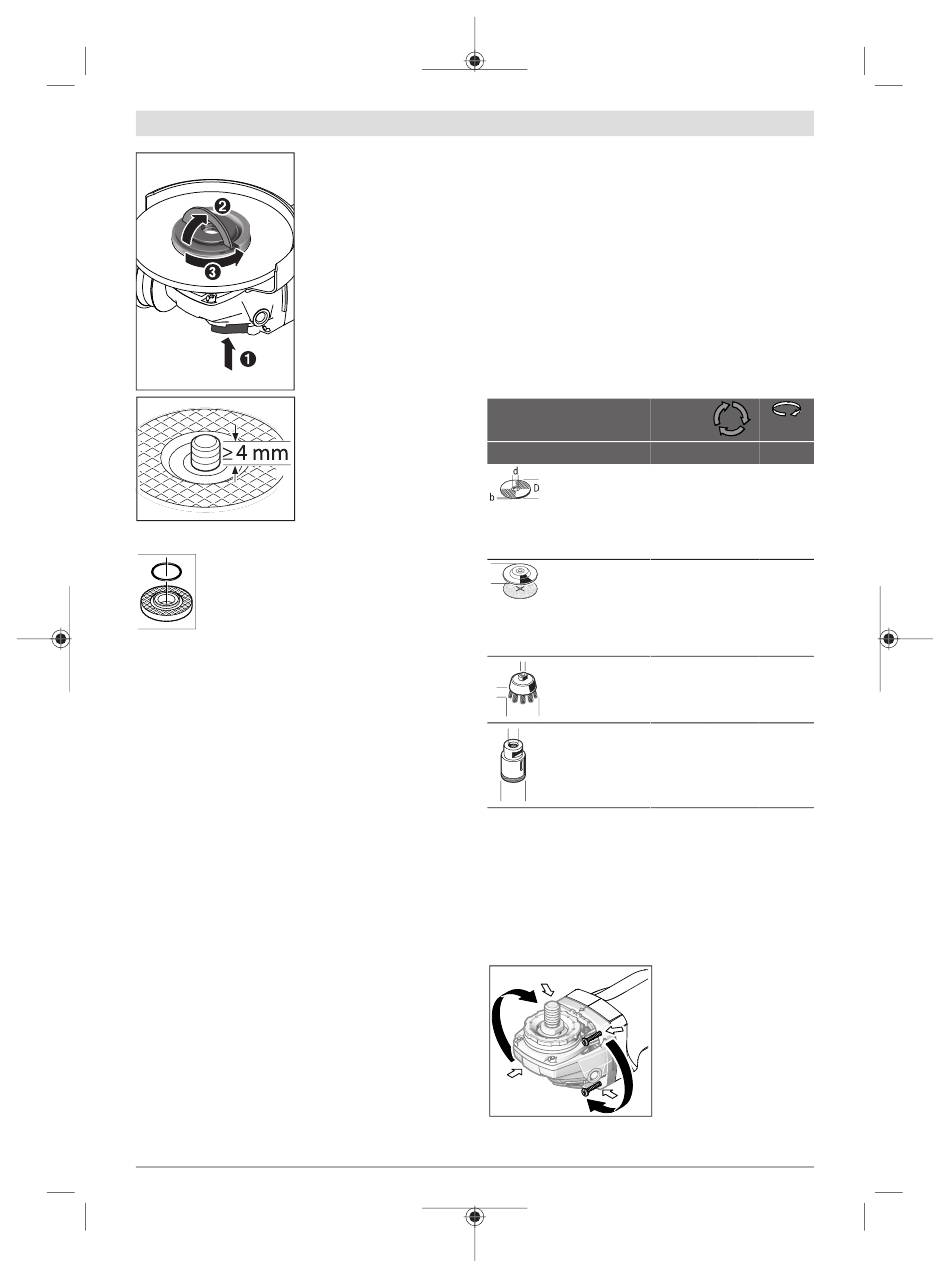

Egy előírásszerűen rögzí-
tett, hibátlan (14) gyorsbe-
fogóanyát kézzel ki lehet la-
zítani. Ehhez hajtsa fel a
gyorsbefogóanya kengyelét
és forgassa el a gyorsbefo-
góanyát erőteljesen az óra-
mutató járásával ellenkező
irányba. Egy beszorult
gyorsbefogó anya kilazítá-
sára sohase használjon fo-
gót, hanem csak egy kétkör-
mös kulcsot.
A befogó karima és a csiszo-
ló-/hasítókorong felszerelé-
se után a csiszolóorsó sza-
bad menete hosszának leg-
alább 4 mm-t kell kitennie.
Ügyeljen a csiszolószer-
szám szoros rögzítésére,
hogy az az elektromos kézi-
szerszám kifutásakor ne válhasson le az orsóról.
A (12) befogó karimába a központozó perem
köré egy műanyag alkatrész (O-gyűrű) van be-
helyezve . Ha az O-gyűrű hiányzik, vagy meg-
rongálódott, a (12) befogó karimát a további
használat előtt okvetlenül ki kell cserélni.
A csiszolószerszámok felszerelése után a készülék be-
u
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.
Legyezős csiszolókorong
A legyezős csiszolókoronggal végzendő munkákhoz
u
mindig szerelje fel a (20) kézvédőt.
Gumi csiszolótányér
A (21) gumi csiszolótányérral végzendő munkákhoz
u
mindig szerelje fel a (20) kézvédőt.
A szerelési sorrend az ábrás oldalon látható.
Tolja rá a (21) gumitányért a (19) csiszolótengelyre.
Nyomja erőteljesen rá a (22) csiszolópapírt a (21) csiszoló
tányér alsó oldalára.
Csavarja fel a (23) hengeres anyát és egy körmöskulccsal
húzza meg szorosra.
Sarokcsiszoló/kefés tárcsa
A sarokcsiszolóval vagy a kefés tárcsával végzendő
u
munkákhoz mindig szerelje fel a (20) kézvédőt.
A szerelési sorrend az ábrás oldalon látható.
A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy szorosan felfeküdjön a csi-
szolótengely menetének végén található csiszolótengely kari-
mára. Húzza meg egy villáskulccsal szorosra a sarokcsiszo-
lót / kefés tárcsát.
1 609 92A 4B1 | (09.05.2018)
Edény alakú keményfémbetétes korong
Edény alakú korongokat csak egy megfelelő védőbú-
u
rával együtt szabad használni.
Megengedett csiszolószerszámok
A használati útmutatóban megnevezett összes csiszolószer-
számot lehet használni.
Az alkalmazásra kerülő csiszolószerszámok megengedett
-1
fordulatszámának [perc
], illetve kerületi sebességének leg-
alábbis el kell érnie az alábbi táblázatban megadott értéke-
ket.
Ezért vegye tekintetbe a csiszolószerszám címkéjén meg-
adott megengedett fordulatszámot, illetve kerületi sebes-
séget.
max. [mm]
[mm]
D
b
100
7
115
7
22,2
125
7
22,2
150
7
22,2
100
–
D
115
–
125
–
150
–
d
75
30
M 14
b
D
d
82
–
M 14
D
A hajtóműfej elforgatása (GWS 18V-10 C)
Az elektromos kéziszerszámon végzendő minden
u
munka (például karbantartás, szerszámcsere, stb.)
megkezdése előtt, valamint szállításhoz és tároláshoz
vegye ki az akkumulátort az elektromos kéziszerszám-
ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin-
tésekor bekapcsolódó készülék sérüléseket okozhat.
A hajtóműfejet 90°-os lépé-
sekben el lehet forgatni. Így
a be-/kikapcsolót különle-
ges munkavégzési esetek-
hez, például balkezes keze-
lők számára, egy előnyö-
sebb helyzetbe lehet hozni.
Teljesen csavarja ki a 4 csa-
vart. Óvatosan, és anélkül,
hogy levenné a házról, for-
-1
d
[perc
]
[m/s]
16
9000
80
9000
80
9000
80
7500
80
–
9000
80
–
9000
80
–
9000
80
–
7500
80
9000
45
9000
80
