16 | Deutsch

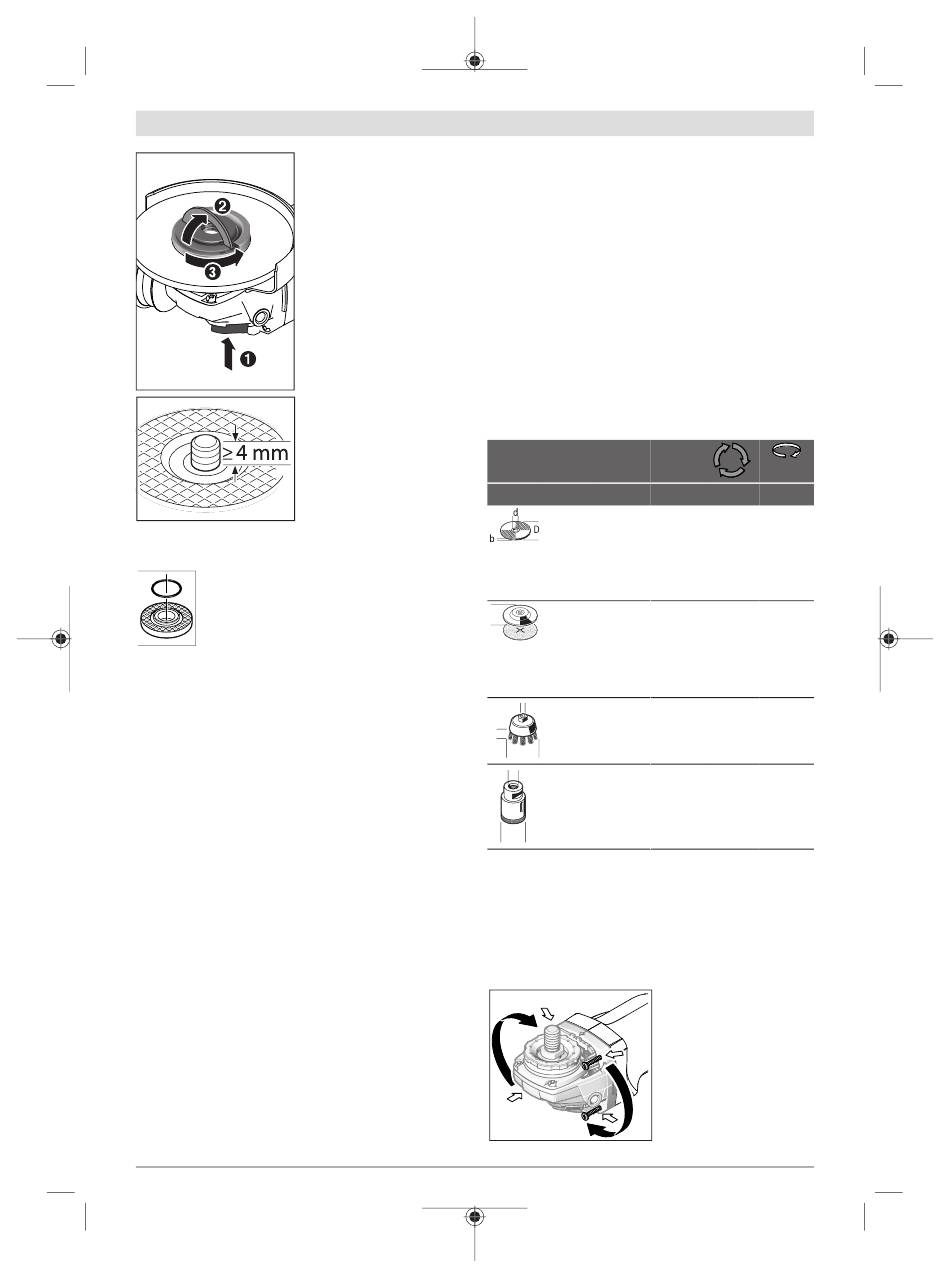

Eine ordnungsgemäß befes-
tigte, unbeschädigte
Schnellspannmutter (14)
können Sie von Hand lösen.
Klappen Sie dazu den Bügel
der Schnellspannmutter
hoch und drehen Sie die
Schnellspannmutter kräftig
entgegen dem Uhrzeiger-
sinn. Lösen Sie eine festsit-
zende Schnellspannmutter
nie mit einem Werkzeug,
sondern verwenden Sie
einen Zweilochschlüssel.
Nach der Montage des Auf-
nahmeflansches und der
Schleif-/Trennscheibe muss
die freie Schleifspindelge-
windelänge mindestens
4 mm betragen.
Achten Sie auf einen festen
Sitz des Schleifwerkzeugs,
damit es sich im Auslauf des Elektrowerkzeugs nicht von der
Spindel abdreht.
Im Aufnahmeflansch (12) ist um den Zentrier-
bund ein Kunststoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch (12) vor der Wei-
terverwendung unbedingt ersetzt werden.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
u
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Fächerschleifscheibe
Montieren Sie für Arbeiten mit der Fächerschleif-
u
scheibe immer den Handschutz (20).
Gummi-Schleifteller
Montieren Sie für Arbeiten mit dem Gummischleiftel-
u
ler (21) immer den Handschutz (20).
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schieben Sie den Gummischleifteller (21) auf die Schleif-
spindel (19).
Drücken Sie das Schleifblatt (22) fest auf die Unterseite des
Gummischleiftellers (21) auf.
Schrauben Sie die Rundmutter (23) auf und spannen Sie
diese mit einem Zweilochschlüssel.
Topfbürste/Scheibenbürste
Montieren Sie für Arbeiten mit der Topfbürste oder
u
Scheibenbürste immer den Handschutz (20).
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
1 609 92A 4B1 | (09.05.2018)
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.
Hartmetall-Topfscheibe
Die Benutzung einer Topfscheibe ist nur mit geeigne-
u
ter Schutzhaube zulässig.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
-1
Die zulässige Drehzahl [min
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Anga-
ben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Um-
fangsgeschwindigkeit auf dem Etikett des Schleifwerkzeu-
ges.
max. [mm]
[mm]
D
b
100
7
115
7
22,2
125
7
22,2
150
7
22,2
100
–
D
115
–
125
–
150
–
d
75
30
M 14
b
D
d
82
–
M 14
D
Getriebekopf drehen (GWS 18V-10 C)
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
u
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Sie können den Getriebe-
kopf in 90°-Schritten dre-
hen. Dadurch kann der Ein-/
Ausschalter für besondere
Arbeitsfälle in eine günsti-
gere Handhabungsposition
gebracht werden, z. B. für
Linkshänder.
Drehen Sie die 4 Schrauben
ganz heraus. Schwenken
-1
d
[min
]
[m/s]
16
9000
80
9000
80
9000
80
7500
80
–
9000
80
–
9000
80
–
9000
80
–
7500
80
9000
45
9000
80
