CHAPITRE 2 - DESCRIPTION DU SYSTEME
CARTE RELAIS
QUADRUPLE
Gauche Droit
36 0V 35
34 Inhibition à distance 33
32 Analogique CH4 31
30 Analogique CH2 29
28 Analogique 0V 27
26 Voie 4 (NS) 25
24 Voie 4 (01) 23
22 Voie 4 (S) 21
20 Voie 2 (NS) 19
18 Voie 2 (01) 17
16 Voie 2 (S) 15
14 Masse 13
12 RL4-F (A3 maître) 11
10 RL4-COM (A3 maître) 9
8 RL3-F (A2 maître) 7
6 RL2-F (A1 maître) 5
4 RL2-COM (A1 maître) 3
2 RL1-F (Défaut maître) 1

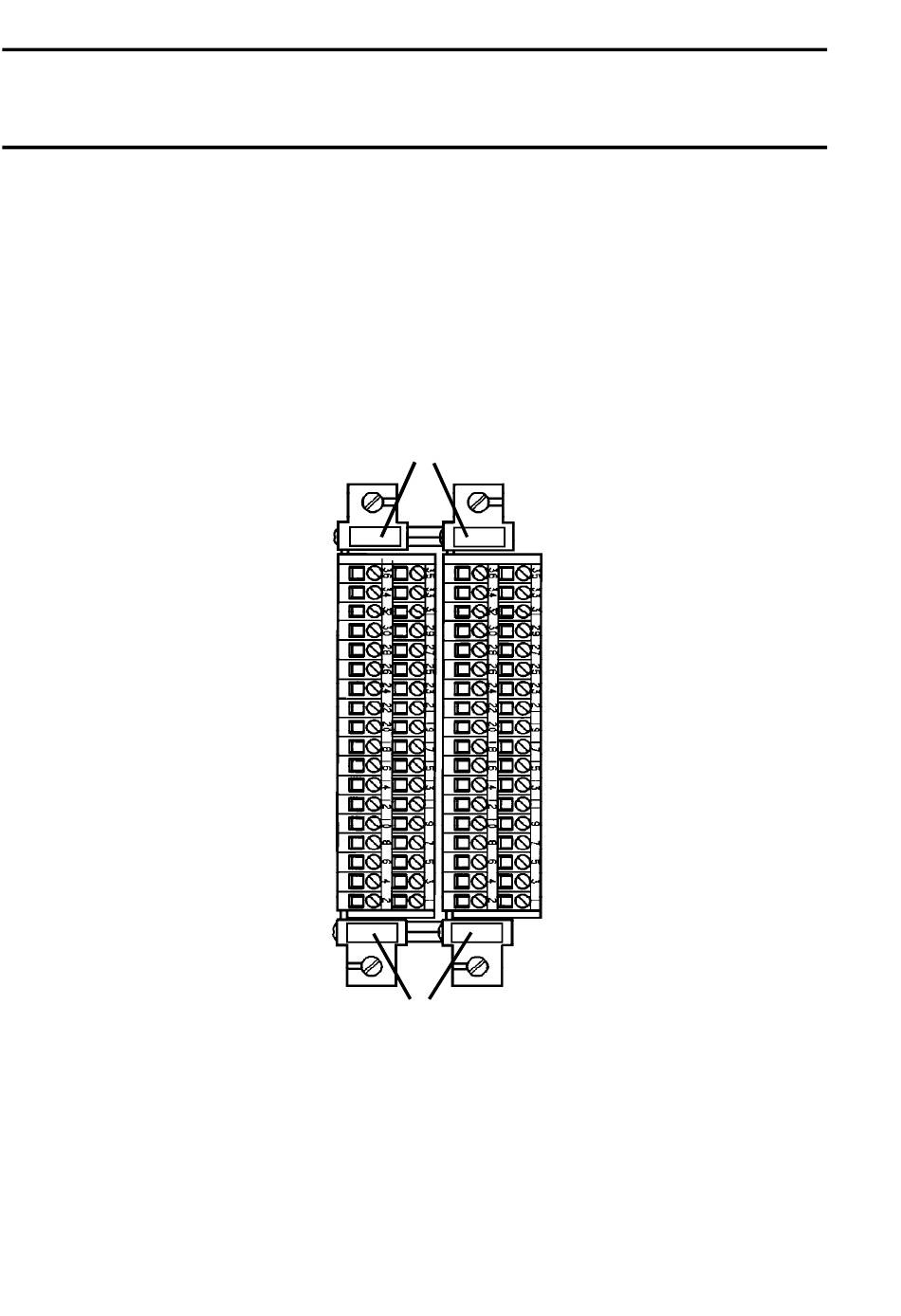

5.3.3 Raccordements accès avant ensemble interface relais
Carte relais
quadruple
référence du terminal
+24V
Remise à zéro à distance
Analogique CH3
Analogique CH1
Analogique 24V
Voie 3 (NS)
Voie 3 (01)
Voie 3 (S)
Voie 1 (NS)
Voie 1 (01)
Voie 1 (S)
Masse
RL4-O (A3 maître)
RL3-COM (A2 maître)
RL3-O (A2 maître)
RL2-O (A1 maître)
RL1-COM (Défaut maître)
RL1-O (Défaut maître)
1. O = à ouverture. F = à fermeture. COM = commun.
2. L'état des contacts relais correspond à l'état désactivé des relais.
Carte
d'extension
Etiquette pour
utilisateur
Etiquette
d'emplacement
d'encoche
2-16
Système de Commande 5704
CARTE D'EXTENSION
Gauche Droite
36 Inutilisé 35 Inutilisé
34 Masse 33 Masse
32 RL16-COM (CH4 A2) 31 RL16-F (CH4 A2)
30 RL15-COM (CH3 A2) 29 RL15-F (CH3 A2)
28 RL14-COM (CH2 A2) 27 RL14-F (CH2 A2)
26 RL13-COM (CH1 A2) 25 RL13-F (CH1 A2)
24 RL12-F (CH4 A1) 23 RL12-O (CH4 A1)
22 RL12-COM (CH4 A1) 21 RL11-COM (CH3 A1)
20 RL11-F (CH3 A1) 19 RL11-O (CH3 A1)
18 RL10-F (CH2 A1) 17 RL10-O (CH2 A1)
16 RL10-COM (CH2 A1) 15 RL9-COM (CH1 A1)
14 RL9-F (CH1 A1) 13 RL9-O (CH1 A1)
12 RL8-F (Défaut CH4) 11 RL8-O (Défaut CH4)
10 RL8-COM (Défaut CH4) 9 RL7-COM (Défaut CH3)
8 RL7-F (Défaut CH3) 7 RL7-O (Défaut CH3)
6 RL6-F (Défaut CH2) 5 RL6-O (Défaut CH2)
4 RL6-COM (Défaut CH2) 3 RL5-COM (Défaut CH1)
2 RL5-F (Défaut CH1) 1 RL5-O (Défaut CH1)
