FRN0448.PM6 Version 01 Nov 96
05704M5001F
CHAPITRE 6 MODE D'EMPLOI
(1)
Presser et maintenir appuyé le bouton-poussoir RESET/SELECT
de la carte de voie pendant environ 1,5 seconde jusqu'à ce que
l'icône sélectionnée apparaisse sur l'affichage de la voie.
(2)
Utiliser les boutons ( ) et ( ) de la carte de configuration pour
sélectionner la voie requise.
(3)

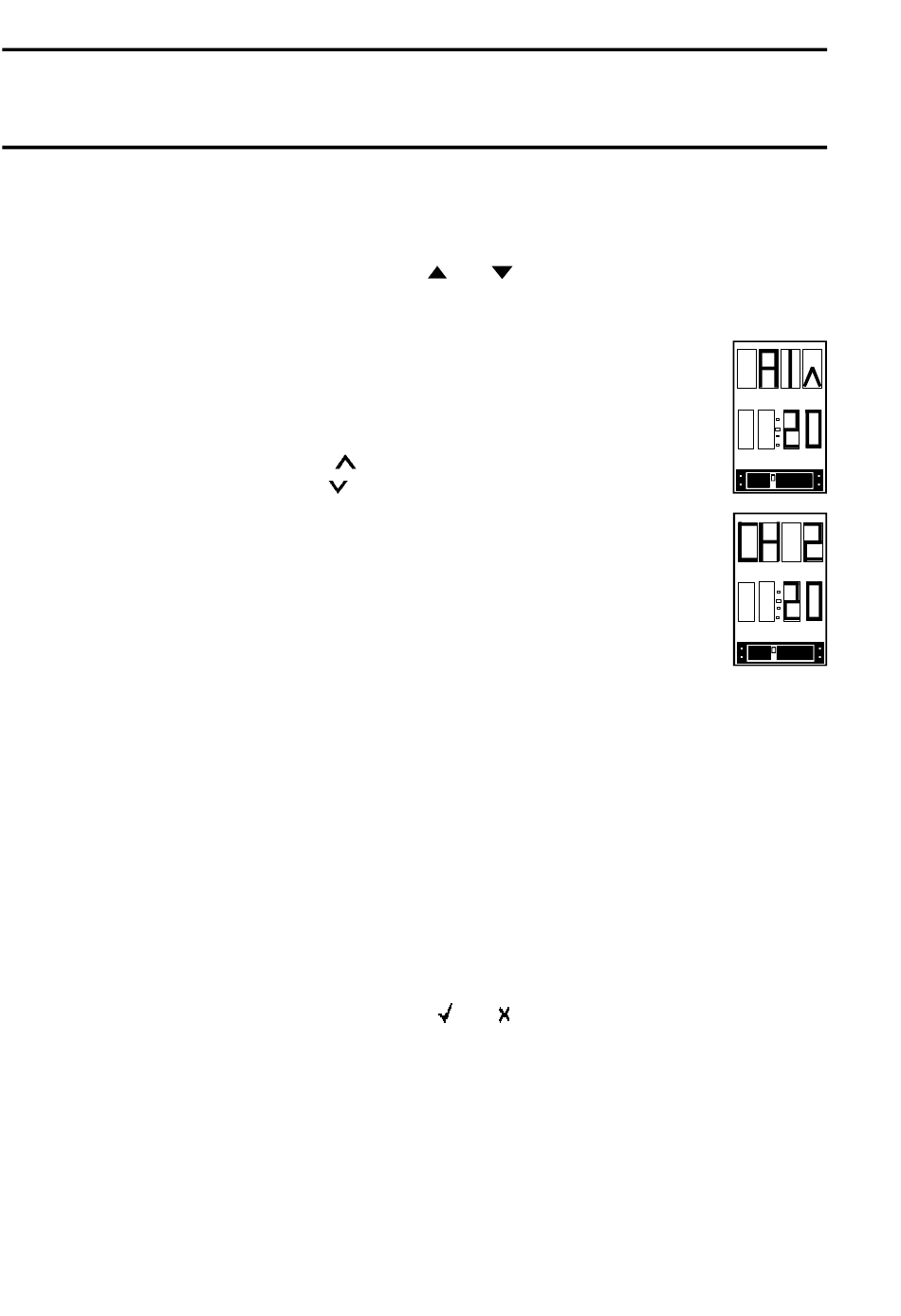

Appuyer sur le bouton ALARMS et l'affichage de la
carte sélectionnée indique le niveau d'alarme A1 en
alternance avec le numéro de voie sélectionné comme
indiqué ci-contre.
Nota: La flèche
la flèche
indique une alarme descendante.
(4)
Appuyer une deuxième fois sur le bouton ALARMS et
l'affichage de la carte sélectionnée indique le niveau
d'alarme A2.
Nota: Les étapes (5), (6) et (7) ne sont possibles que si la
carte de commande est configurée pour l'alarme
mentionnée.
(5)
Appuyer une troisième fois sur le bouton ALARMS et l'affichage de
la carte sélectionnée indique le niveau d'alarme A3.
(6)
Appuyer une quatrième fois sur le bouton ALARMS et l'affichage de
la carte sélectionnée indique le niveau d'alarme VLE.
(7)
Appuyer une cinquième fois sur le bouton ALARMS et l'affichage de
la carte sélectionnée indique le niveau d'alarme VME.
(8)
D'autres utilisations du bouton ALARMS permettent de faire défiler à
nouveau les consignes de niveau d'alarme.
(9)
Appuyer sur le bouton ( ) ou ( ) ou attendre 30 secondes pour sortir
du mode ALARMS.
4.6
Contrôle du signal capteur
L'utilisation du bouton SIGNAL permet de surveiller la valeur du signal
capteur de la voie sélectionnée. Le paramètre affiché dépend du type de
carte de voie sélectionnée.
indique une alarme montante tandis que
6 - 8
Système de Commande 5704
