Manuel d'utilisation Multitest Equilibre
(bleu) - Ce câble est fourni, il comporte la fiche « bleu » d'un côté, et se divise en 2 de l'autre
côté :
(1)
FIGURE 25 - CABLE BLEU
(1) Se connecte sur votre ordinateur (port COM)
(2) Se connecte au transformateur 12V (3) alimentant la plateforme
(bleu)
(jaune)
(noir)/
(gris)

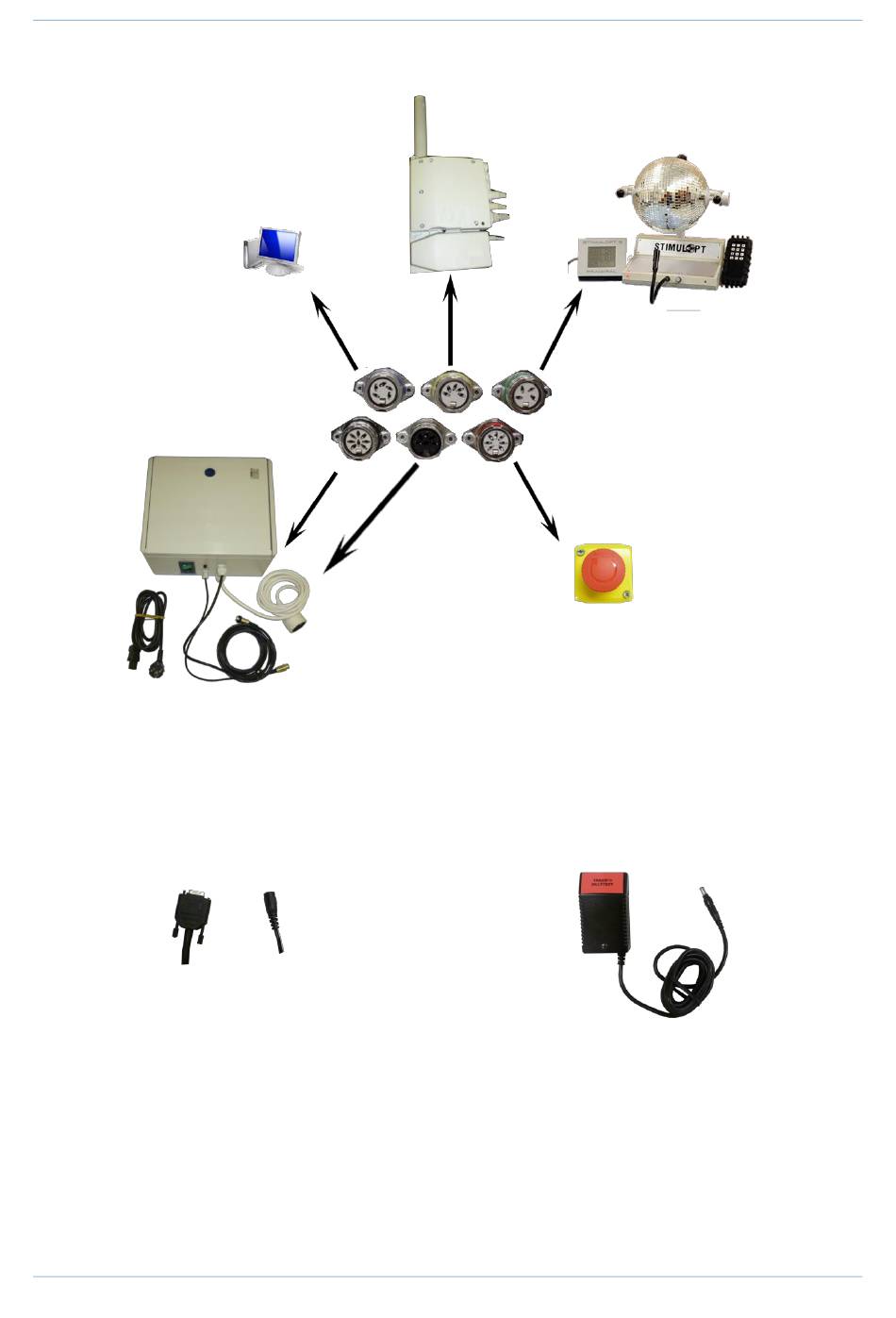

FIGURE 24 - CONNECTION PERIPHERIQUES
(2)
(vert)
(rouge)
(3)
FIGURE 26 - TRANSFORMATEUR 12V
Version 002
17
