2. Connectique.
a) Armoire pneumatique
Une armoire pneumatique se situe sous les marches de la plateforme. Elle contrôle la pression des
vérins pneumatiques ainsi que la mise en marche du compresseur.
(7)
(4)
(5)
(3)
(1)
(6)
(2)

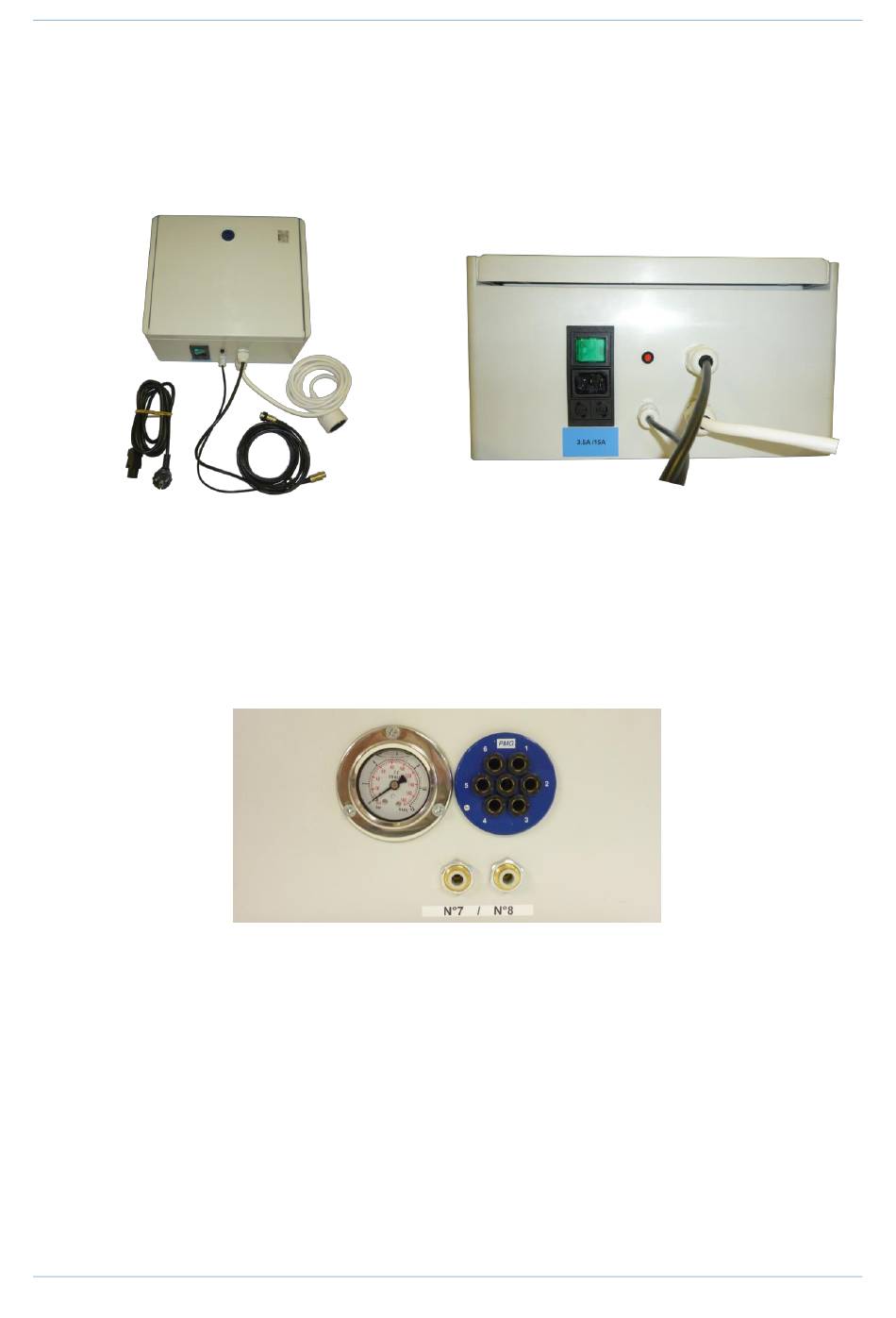

FIGURE 17 - ARMOIRE PNEUMATIQUE - ELEMENTS
FIGURE 18 - ARMOIRE PNEUMATIQUE – FACE AVANT
Le câble (1) alimente l'armoire, le câble (3) alimente le compresseur, et les câbles (2) sont les câbles
de pilotage (voir d)). Brancher le câble (1) sur le bornier (5), et raccorder à une prise électrique.
Deux fusibles (3.5A et 15A) protègent l'armoire et le compresseur (6). Le bouton (4) permet de
mettre l'armoire sous tension. Le voyant (7) indique la mise en marche du compresseur.
(1)
(3)
(2)
FIGURE 19 - ARMOIRE PNEUMATIQUE – FACE LATERALE
La paroi latérale de l'armoire comporte un bornier à 7 tubes (1), 2 sorties (2), et un manomètre (3).
Le manomètre indique la pression envoyée dans les vérins pneumatiques de la plateforme.
Les tubes d'alimentation pneumatique des vérins sont repérés, et doivent être connectés sur le bornier
(1) à leur emplacement (1 – 6). Le centre du bornier doit accueillir l'alimentation en air du
compresseur (voir b)). Les tubes d'échappement n°7 et n°8 sont reliés au compresseur, à leur
emplacement (voir b)).
