BEDIENUNGSANLEITUNG
unternommen werden, die die Aufmerksamkeit des Bedieners ablenken kann.
- Vor jedem Gebrauch des Hebezeugs muss der Bediener sicherstellen, dass er eine komplette Sicht der Arbeitsvorgänge hat, und
dass die Umgebung korrekt beleuchtet ist, um Schäden und Unfälle für Personen und Ausrüstungen zu vermeiden.
- Der Bediener darf das Hebezeug nicht für einen langen Zeitraum unbeaufsichtigt lassen; wenn dies nicht vermieden werden kann,
muss der Bediener sicherstellen, dass keine Gefahr für Personen oder Ausrüstungen besteht.
BESCHREIBUNG DES HEBEZUGS
Der Handkettenzug Robur ist ein tragbarer handbetriebener Kettenzug. Er ist dazu bestimmt, ein an einer Lastkette hängende Last
mittels Betriebs einer Handkette zu heben.
In der Regel wird er an einem festen Anschlagpunkt befestigt.
Er ist mit hochqualitativem Material gebaut und hat ein kompaktes, leichtes und handliches Design. Er ist tragbar und einfach zu
installieren. Er ist mit einem Doppelklinken Ratschensystem ausgestattet, zum Heben in vollkommen sicheren Bedingungen für die
Bediener. Die Lastkette ist an einem unteren Endanschlag gesichert, der am Körper des Hebezeugs befestigt ist.
TECHNISCHE SPEZIFIKATIONEN

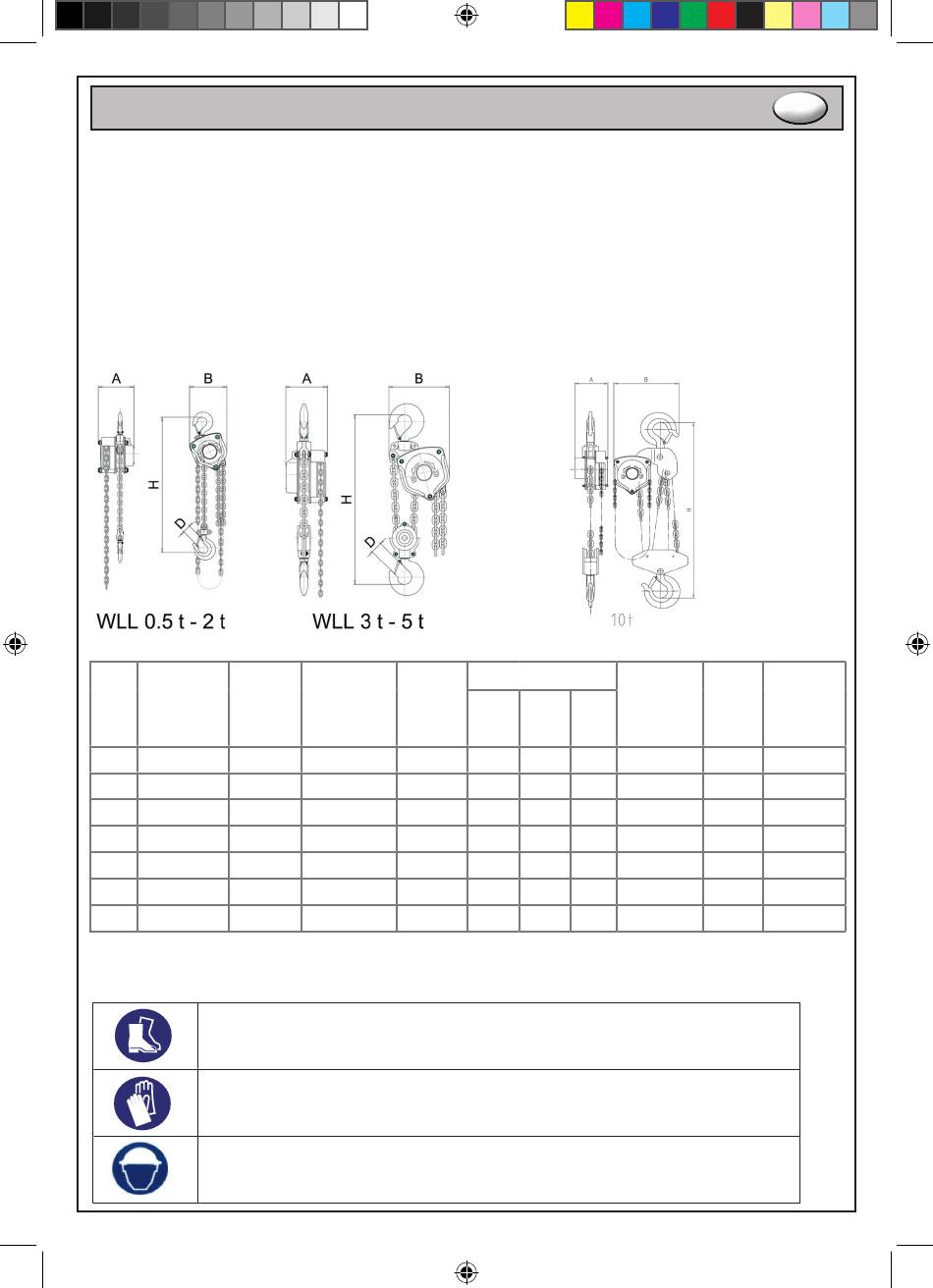

Abb. 1
TABELLE
WLL
Standardhub
(t)
(m)*
den Haken
3
0,5
3
1 **
3
1,5
3
2 **
3
3
3
5
3
10
* Für jede Größe, bei gleicher WLL, sind auf Anfrage andere Hubhöhen als die in der Tabelle angegebenen Höhen verfügbar.
** Für die angegebenen Größen ist das Hebezeug in einer selbstsichernden Hakenausführung erhältlich.
PERSÖNLICHE SCHUTZAUSRÜSTUNGEN, DIE GETRAGEN WERDEN MÜSSEN
SICHERHEITSSCHUHE
SCHUTZHANDSCHUHE GEGEN PHYSIKALISCHE EINWIRKUNGEN
SCHUTZHELM
8143_8143SL.indd 19
8143_8143SL.indd 19
Minde-
Hebekraft bei
Anzahl
stabstand
Nenn-
zwischen
tragfähigkeit
Ketten-
(daN)
stränge
H (mm)
270
27
317
44
399
44
399
44
465
45
618
47
798
52
Abmessungen (mm)
der
A
B
D
1
137
136
35
1
162
142
35,5
1
183
155
45
1
183
155
45
2
220
155
50
2
288
183
64
4
348
195
85
DE
. 1B
Abb
Abmes-
Netto
sungen der
gewicht
Code
Kette (mm)
(kg)
5x15
8,5
8143 - 0,5t
6x18
12
8143 - 1t
8x24
15
8143 - 1,5t
8x24
19,5
8143 - 2t
8x24
21,5
8143 - 3t
10x30
38
8143 - 5t
10x30
76
8143 - 10t
13/03/25 17:42
13/03/25 17:42
19
