Rotel DX-3 Manuel D'utilisation page 3
Amplificateur pour casque
Table des Matières

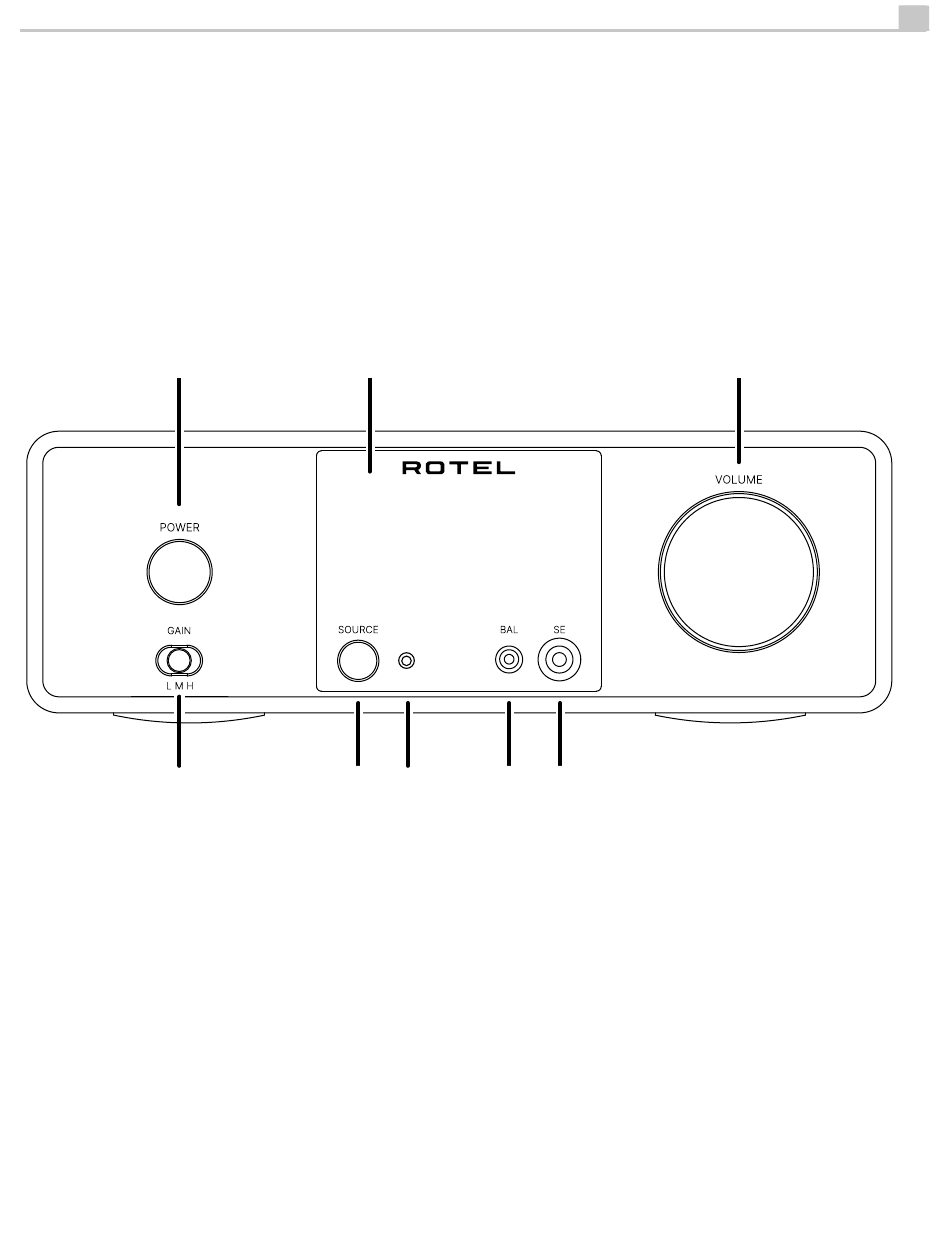

Figure 1-1:
Controls and Connections
Commandes et branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
De bedieningsorganen en de aansluitingen
Controlli e collegamenti
Kontroller och anslutningar
Органы управления и разъемы
1
1
4
7
8
9
1
: Bouton d'alimentation et indicateur Power
Allumer l'appareil ou le mettre en veille.
2
: Afficheur
3
: Boutons VOLUME
Régler le niveau de so.
4
: Sélecteur de gain pour casque
Configurez le niveau de sortie des connecteurs casque.
=
2
2
5
4
6
9
0
-
=
q
e
e
7 8
5 6
0
q
5
: Bouton SOURCE
Sélectionner l'entrée source.
6
: Récepteur de la télécommande
Il s'agit du récepteur infra-rouge permettant au unité d'être piloté par
la télécommande.
7
: Connexion casque symétrique
Accepte un connecteur casque stéréo symétrique standard de 4,4 mm.
8
: Connecteur casque asymétrique
Accepte un connecteur casque stéréo asymétrique standard de 6,35 mm.
r
t
3
3
w
-
y
r
u
3
3
