Guide de démarrage rapide de la bibliothèque Scalar i500
Document No 6-01741-02
Octobre 2008
8

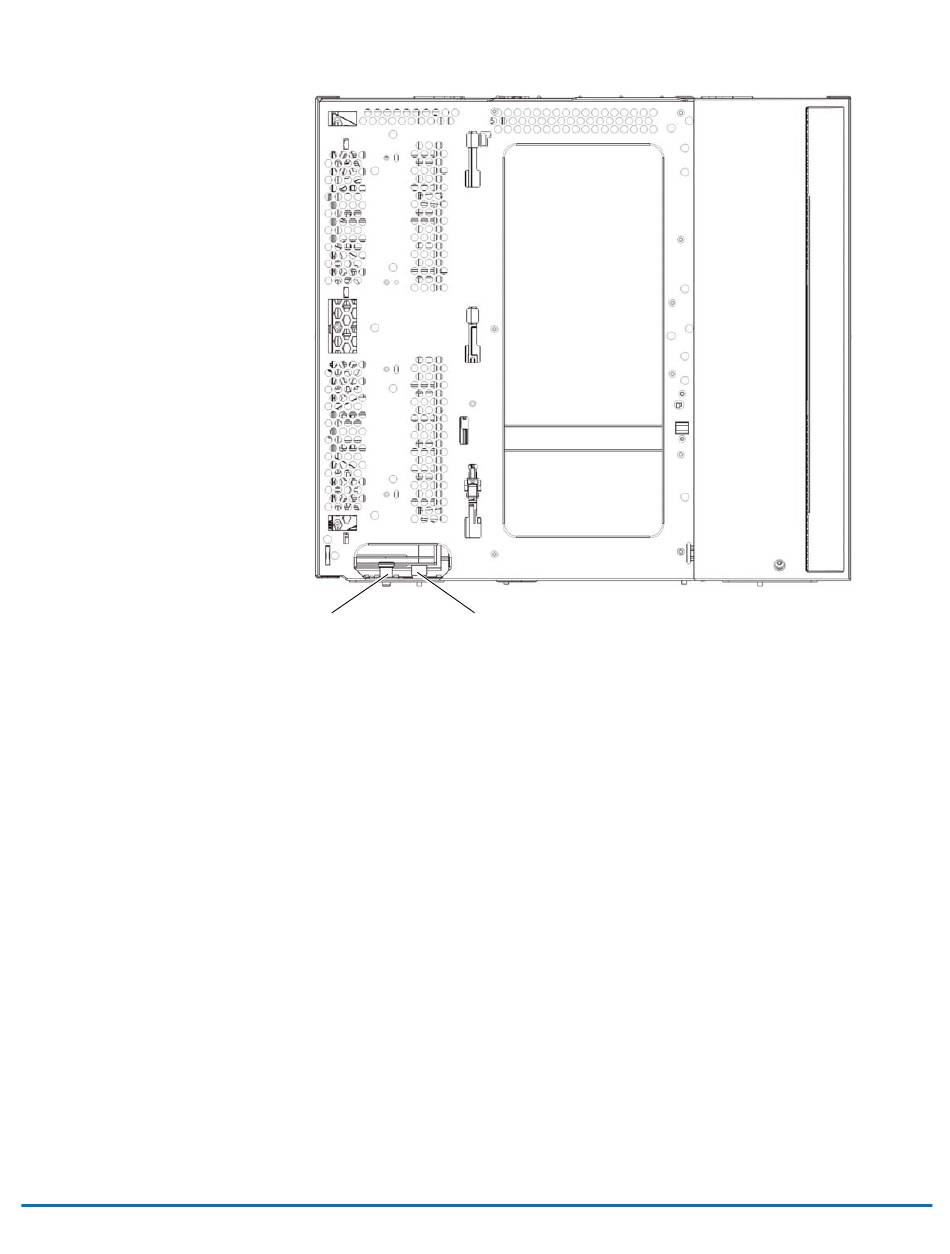

Tige de guidage Vis à oreilles
Soulevez le nouveau module d'extension et, à partir de l'avant de la bibliothèque,
b
positionnez-le dans l'emplacement désiré.
Si vous empilez le module d'extension au-dessus d'un autre module, abaissez la
c
tige de guidage du module (située à la base de l'avant du module) en la tournant
et en la poussant vers le bas. Fixez ensuite les deux modules ensemble en serrant
les deux vis à oreilles à la base de l'avant du module et les deux vis à oreilles
situées à la base de l'arrière du module.
Serrez toutes les vis à oreilles à la base des faces avant et arrière des modules.
d
Lors de l'installation dans un rack, fixez le module dans le rack en utilisant les
e
œuillet de rack. Pour des instructions, reportez-vous au Guide d'utilisation de la
bibliothèque Scalar i500.
Si vous empilez le module d'extension au-dessus d'un autre module, engagez les
f
rails en Y du nouveau module dans la configuration de la bibliothèque.
Assurez-vous que les rails en Y sont correctement alignés et que les vis à oreilles
sont serrées.
Étape 3 : Installation du ou des modules
