Quantum Scalar i500 Guide De Démarrage Rapide page 7

Abaissez doucement l'assemblage du robot pour le déposer sur la patte
d
de blocage.
2 Retirez les plaques protectrices supérieure ou inférieure si nécessaire.
Il ne doit y avoir qu'une seule plaque protectrice supérieure et qu'une seule plaque
protectrice inférieure dans la configuration finale. Il ne doit pas y avoir de plaque
protectrice entre les modules.
3 Installez le ou les modules d'extension.
Ouvrez la porte d'accès du module d'extension et soulevez la tige de guidage en
a
la tirant vers le haut et en la tournant légèrement comme s'il s'agissait d'une vis.
Sans cela, la tige de guidage risque d'égratigner les portes avant du module sur
lequel vous l'empilez.
Étape 3 : Installation du ou des modules
Guide de démarrage rapide de la bibliothèque Scalar i500
Document No 6-01741-02
Octobre 2008

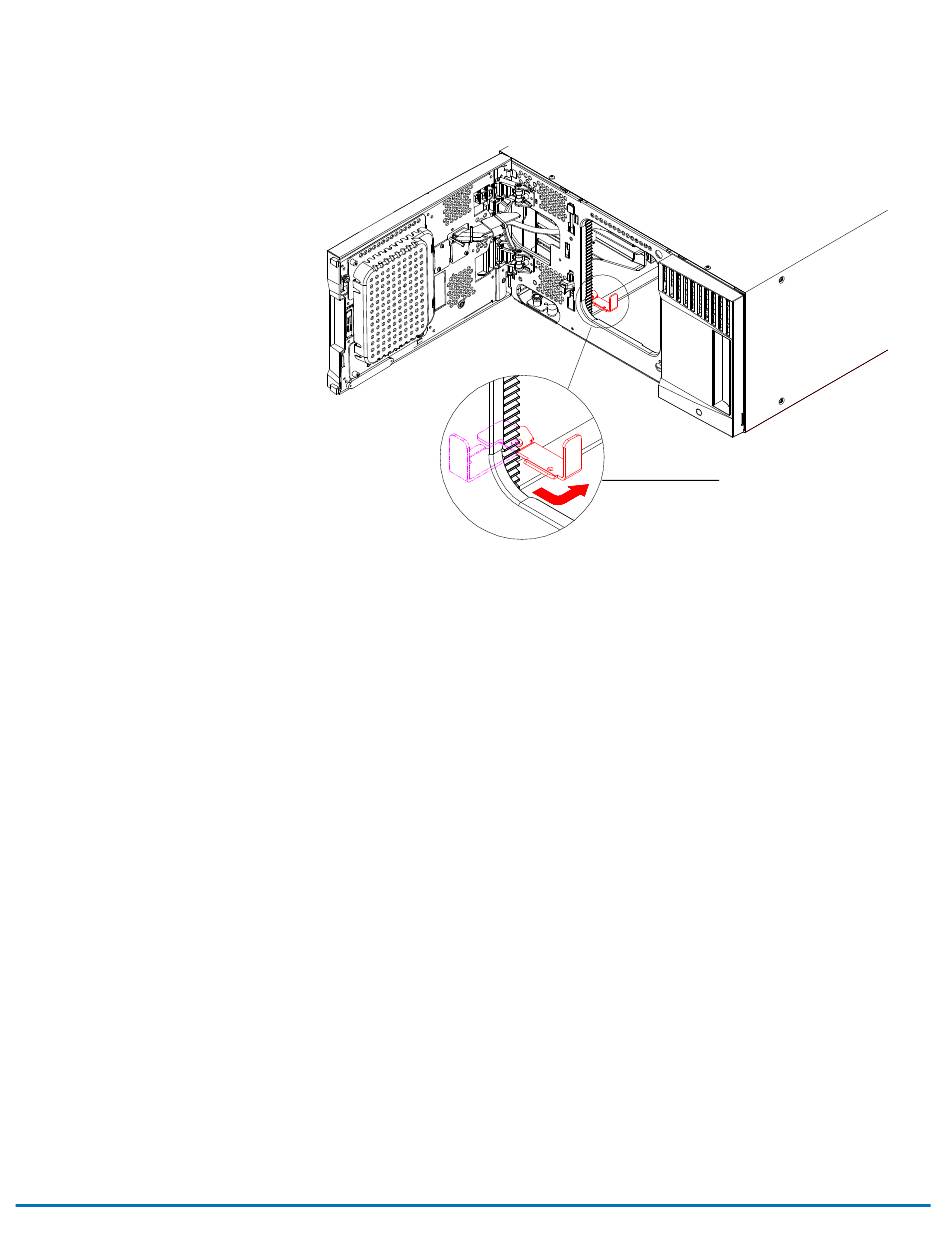

Patte de blocage en
position « bloquée »
7
