5 Installation du panneau de contrôle

5.1 Dimensions

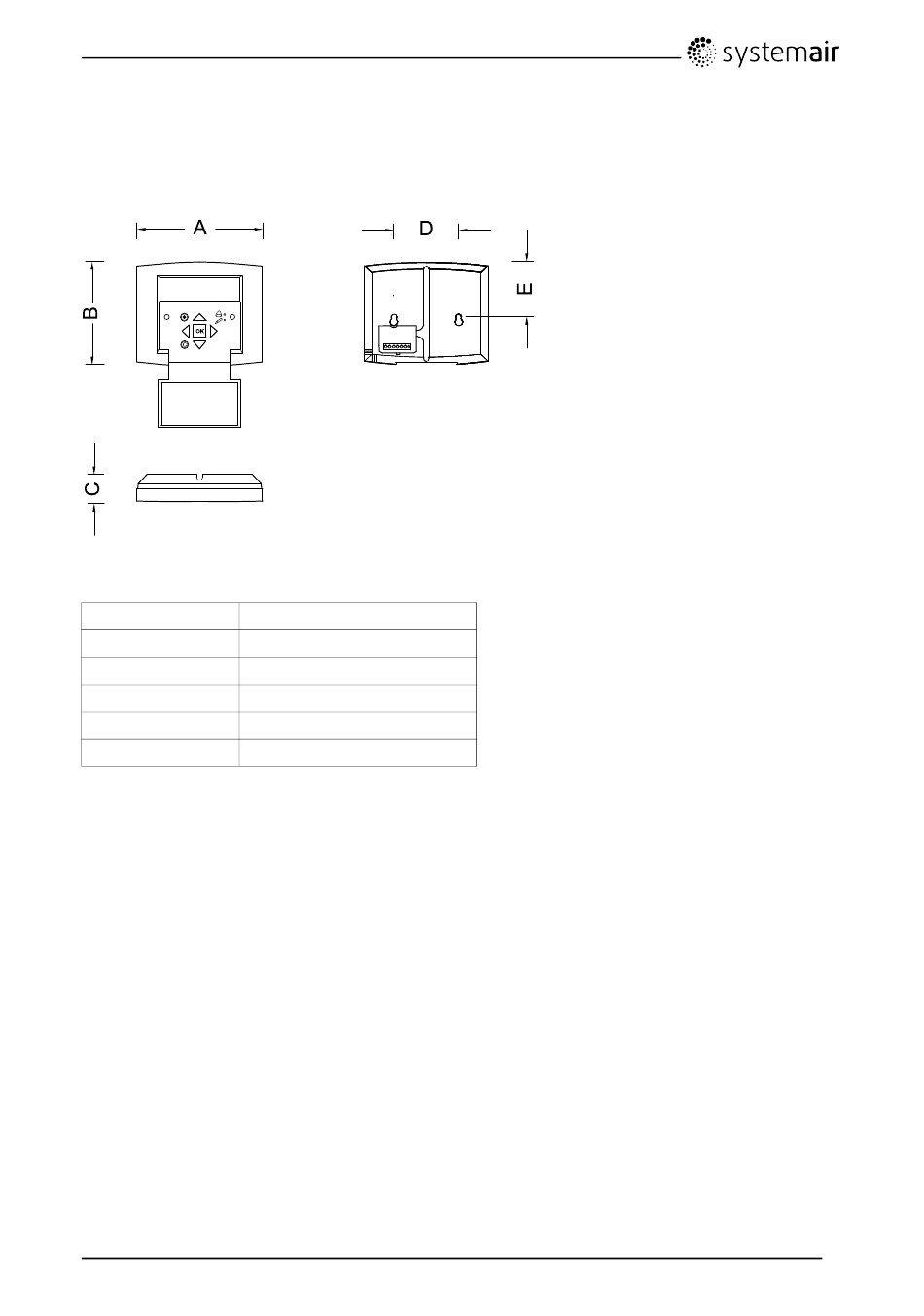

Fig. 15 Dimensions du panneau de contrôle
Position Dimensions in inches (mm)
A
B
C
D
E
5.2 Généralités
Le panneau de contrôle est livré connecté au contrôleur Corrigo situé dans le coffret électrique. Le câble a
une longueur de 10 m. Lorsque le panneau de contrôle doit être éloigné du câble de signal, il suffit de
déconnecter les fils à l'arrière du panneau de contrôle de (figure 16).
Un jeu de bandes magnétiques auto-adhésives facilitant l'installation sur des surfaces métalliques est
également fourni.

5.3 Installation

1
Déterminer l'emplacement approprié pour installer le panneau de contrôle. La distance entre le panneau
de contrôle et la centrale est de maximum 100 mètres.
2
Si nécessaire, percer deux trous dans le mur pour suspendre le panneau de contrôle (centre à centre :
60 mm) (pos. 1, figure 16).
Topvex FR03, FR06, FR08, FR11
2069335
4.5 " (115.0)
3.7" (94.0)
1.0" (26.0)
c/c 2.4 (60.0)
2.0 (50.5)
23
Instructions d'installation
Systemair AB
