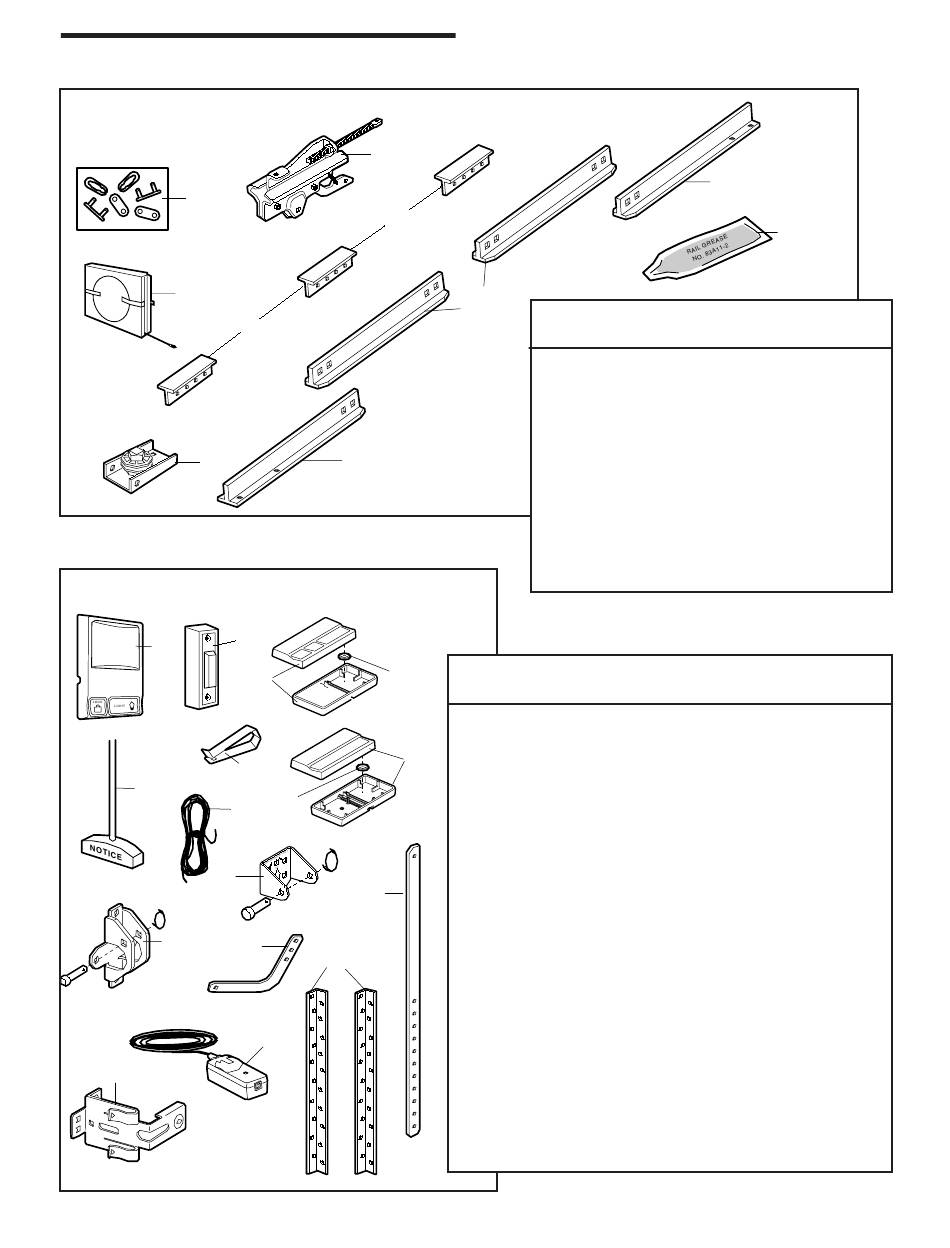

PIÈCES DE RECHANGE
Pièces d'assemblage
des rails
1
6
7
Pièces pour la pose
2
1
6
7
8
9
10
11
15
2
3
3
5
4
3
5
3
12
13
14
4
N° DE
RÉF. PIÈCE
1 4A1008
2 41A3489
3 183B112
4 183B111
5 183B113
6 41A3473
7 41B2616
8 83A11-2
41A2848
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A5276-12 Panneau commande de porte à trois boutons
2 41A4166 Bouton éclairé de la commande de porte
3 10A20 Pile au lithium 3V2032
4 41A5056-4 Télécommande à trois boutons seulement
5 41A5081-7 Télécommande à un bouton seulement
6 29B137 Agrafe de pare-soleil de la télécommande
7 41A2828 Poignée et corde d'urgence
8 217A238 Fil de sonnerie blanc et blanc/rouge à
2 conducteurs
9 41A4353 Support de linteau avec axe de chape et
fixation
10 41A5047 Support de porte avec axe de chape et fixation
11 178B35 Biellette courbée
12 178B34 Biellette droite
13 12B350 Support de suspension
14 41A5034 Nécessaire de capteur de sécurité (cellules de
réception et de transmission) avec fil de
sonnerie à deux conducteurs de 3 pi
15 41A5266-1 Supports de détecteurs inverseurs de sécurité
(2)
NON ILLUSTRÉS
41A3475-17 Sachet des fixations de pose
(se reporter à la page 5).
114A2377 Manuel d'instructions
37
5
8
DÉSIGNATION
Maillon de raccord
Chariot complet
Support (chacune)
Rail - section centrale (chacune)
Rail - sections d'extrémité (chacune)
Chaîne et câble dans un carton
distributeur
Support de la poulie du câble
Graisse à rail
NON ILLUSTRÉS
Sachet des fixations des rails
(se reporter à la page 7).
