POSE - 1 RE OPÉRATION
Déterminer l'emplacement du
support de linteau
AVERTISSEMENT AVERTISSEMENT
Pour prévenir d'éventuelles LÉSIONS GRAVES ou la MORT :
• Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE
ATTENTION
à la solive sur le linteau ou le plafond, sinon la porte de
garage pourrait ne pas remonter au besoin. NE PAS poser
le support de linteau sur des plaques de placoplâtre.
• On DOIT utiliser des ancrages de béton pour le montage
du support de linteau ou d'un 2x4 dans la maçonnerie.
• Ne JAMAIS tenter de desserrer, déplacer ou régler la porte
de garage ainsi que les ressorts, câbles, poulies, supports
de porte ou leurs ferrures de montage, lesquels sont tous
sous une tension EXTRÊME.
• TOUJOURS appeler un technicien formé en systèmes de
porte si la porte de garage force ou est déséquilibrée. Une
porte de garage déséquilibrée peut ne pas remonter au
besoin.
Les méthodes de pose varient en fonction de la porte
du garage. Suivre les instructions qui correspondent à
la porte du garage sur laquelle on pose l'ouvre-porte.
PORTE ARTICULÉE ET
PORTE RIGIDE MUNIES DE GUIDES
1. Fermer la porte et tracer l'axe vertical de la porte du
garage.
2. Prolonger cet axe sur le linteau, au-dessus de la
porte. Ne pas oublier que l'on peut fixer le
support du linteau à 4 pieds à droite ou à gauche
de l'axe de la porte, seulement si un ressort de
tension ou une plaque d'appui centrale gêne; ce
support peut également être fixé au plafond (se
reporter à la page 14) si le dégagement n'est pas
suffisant. (Il peut être monté à l'envers sur le mur,
au besoin, pour gagner environ 1/2 po.)
Si l'on doit poser le support de linteau sur un 2x4
(au mur ou au plafond), utiliser des tire-fond (non
fournis) pour s'assurer que le 2x4 est bien retenu
sur les poteaux ou les solives, comme montré sur
cette page et à la page 13.

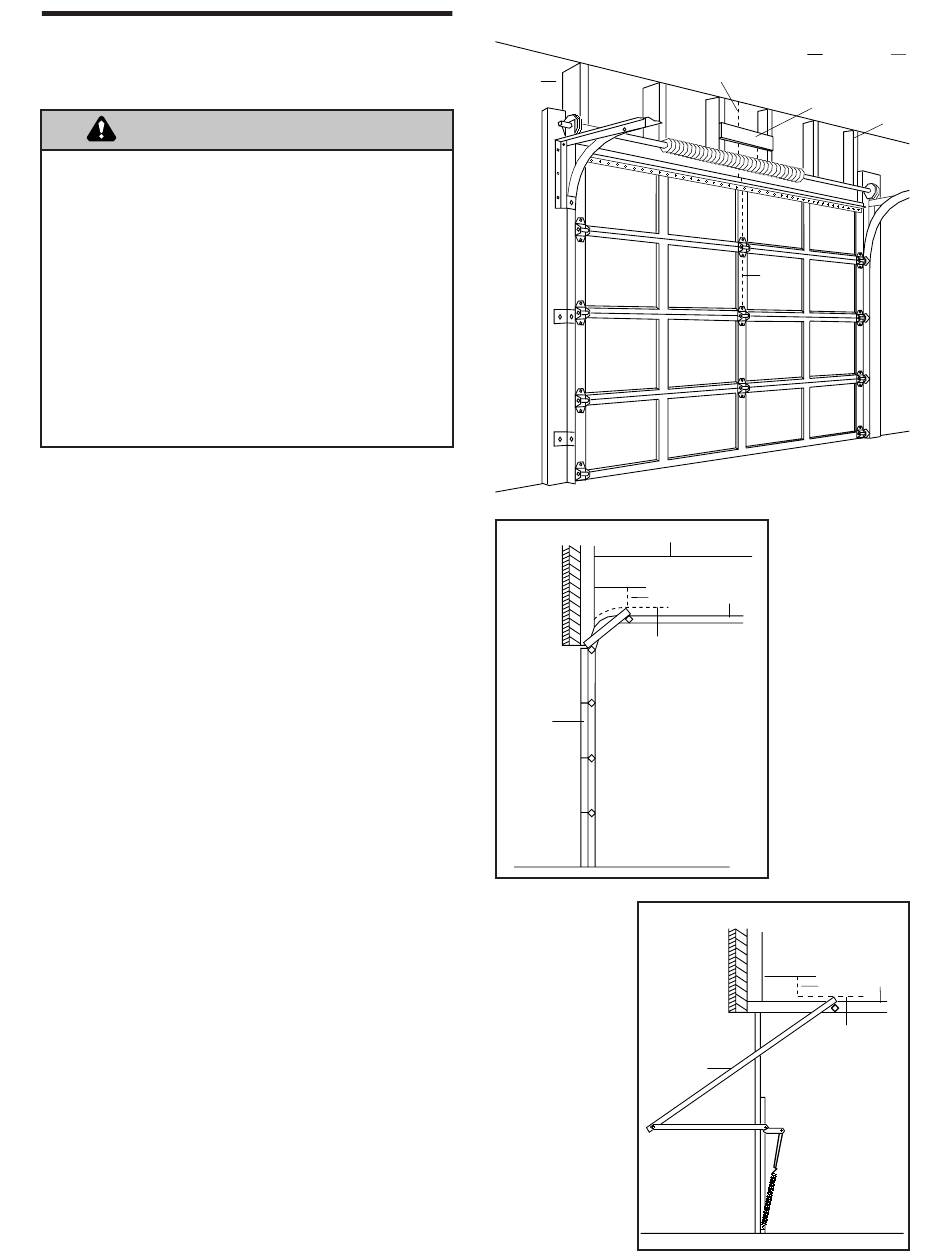

3. Repérer la hauteur du support de linteau en
ouvrant la porte à son point de course le plus
haut, tel qu'il est illustré. Tracer une ligne
horizontale sur le mur à 2 pouces au-dessus du
point le plus haut. Cette hauteur permettra
d'obtenir un dégagement suffisant pour le passage
de la partie supérieure de la porte.
Passer à la 2 e opération, page 14.
Linteau
Point de course
le plus haut
Porte
Porte rigide
avec guides
horizontaux
12
WARNING
Plafond fini
Axe
vertical
2x4
AVERTISSEMENT
AVERTISSEMENT
Axe
vertical
Plafond
Linteau
Guide
2 po
Porte articulée
avec guides
courbés
Linteau
2 po
Point de course
le plus haut
Porte
Solives
Guide
