Planification (suite)

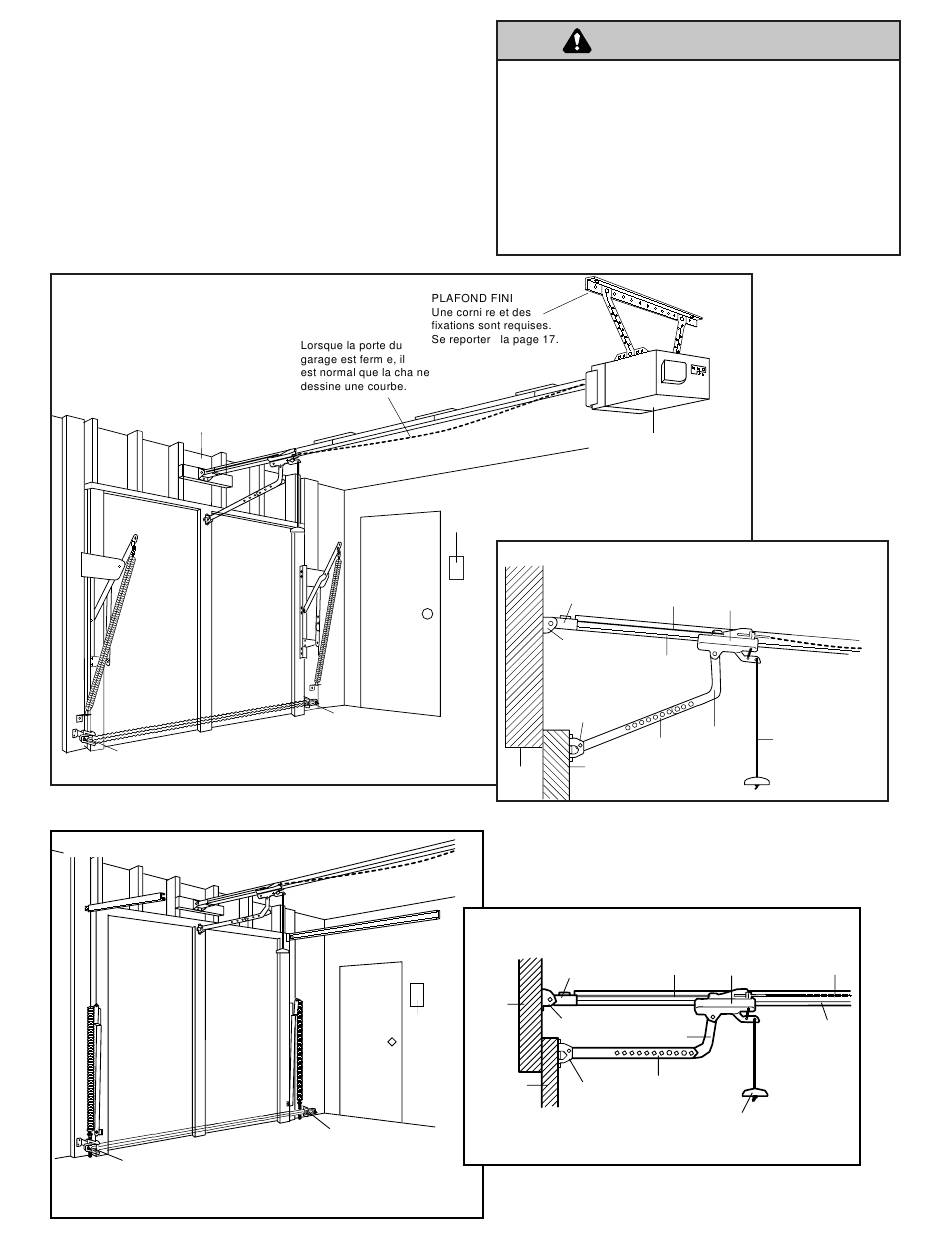

POSE DE PORTE RIGIDE
• En règle générale, une porte rigide ne nécessite
aucun renfort. Pour une porte légère, prière de se
reporter aux informations ayant trait aux portes
articulées à la 11e opération de montage.
• En fonction de la construction de la porte, des
fixations supplémentaires seront peut-être requises
pour le support de la porte. (11e opération)
POSE DE PORTE RIGIDE SANS GUIDES
Linteau
L'espace entre le plancher et le bas de la porte
ne doit tre sup rieur 1/4 de po.
D tecteur inverseur
de s curit
PORTE RIGIDE AVEC GUIDES
L'espace entre le plancher
Détecteur
et le bas de la porte
inverseur
ne doit être supérieur
de sécurité
à 1/4 de po.
Commande
de porte
montage
mural
Porte d'acc s
D tecteur inverseur de s curit
Porte
d'accès
Commande
de porte à
montage
mural
Détecteur
inverseur
de sécurité
AVERTISSEMENT AVERTISSEMENT
Sans système inverseur de sécurité en bon état de marche,
des personnes (particulièrement les petits enfants)
ATTENTION
pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une
porte de garage qui se ferme.
• L'espace entre le bas de la porte et le plancher NE DOIT
PAS dépasser 1/4 de po, sinon le système inverseur de
sécurité pourrait ne pas fonctionner adéquatement.
• Il FAUT réparer le plancher ou la porte de garage pour
éliminer l'espace.
Moteur
Support de la
poulie du câble
Support de
linteau
Rail en té
Support
de porte
Porte de
Linteau
garage
PORTE FERMÉE
Support de la
poulie du câble
Linteau
Support
Biellette
de linteau
courbée
Biellette
Porte de
Support
droite
garage
de porte
5
PORTE FERMÉE
Câble
Chariot
Poignée et corde
Biellette
de déclenchement
Biellette
courbée
d'urgence
droite
Câble
Chaîne
Chariot
Rail en té
Poignée et corde
de déclenchement
d'urgence
