3.3
Montage pour le support d'angle et de mât
Si vous souhaitez fixer la passerelle à un angle ou à un poteau, vous pouvez la monter à l'aide du
support pour passerelle pour montage en angle & sur poteau (6GT2790-0BE30). Dans ce
contexte, tenir compte du fait que les connexions de la passerelle sont orientées vers le sol. Les
vis sont comprises dans la fourniture, mais pas les chevilles.
Procédez comme suit pour fixer la passerelle dans un coin ou à un poteau.
1. Utilisez le support pour passerelles pour montage en angle & sur poteau comme modèle et
tracez les trous dans le coin / sur le poteau.
2. Percez les trous avec un outil approprié.
3. Enfoncez les chevilles appropriées dans les trous.
4. Vissez le support pour montage dans un coin & sur poteau dans le coin / sur le poteau.
5. Vissez la passerelle à l'aide de vis (M4) sur le support de la passerelle pour montage en angle
& sur poteau.

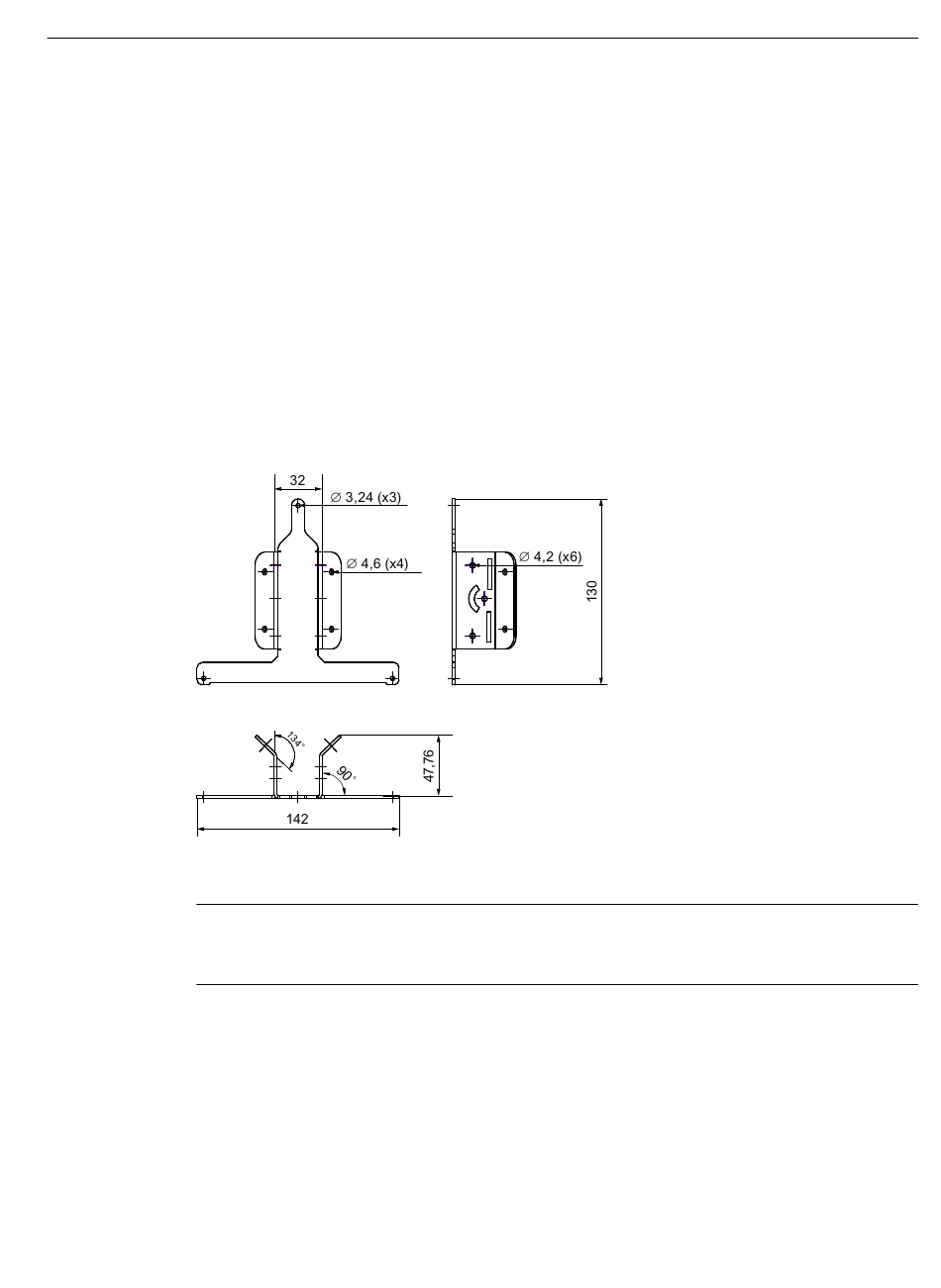

Figure 3-3
Remarque
Si le perçage n'est pas possible, vous pouvez également fixer le support pour passerelles pour
montage en angle & sur mât à l'endroit correspondant, par exemple à l'aide de colliers de câbles.
SIMATIC RTLS4030G
Instructions de service, 09/2024, C79000-G8977-C515-12
Support pour passerelles pour montage en angle & sur poteau - toutes les cotes sont
indiquées en millimètres
3.3 Montage pour le support d'angle et de mât
Montage & utilisation
