Montage & utilisation
3.2 Montage de la plaque pour la fixation au plafond
3.2
Montage de la plaque pour la fixation au plafond
Si vous souhaitez fixer la passerelle au plafond, vous pouvez la monter au plafond à l'aide d'une
équerre de montage (90°) et du support de montage au plafond pour passerelles
(6GT2790-0BE20). Dans ce contexte, tenir compte du fait que les connexions de la passerelle
sont orientées vers le sol. Les vis sont comprises dans la fourniture, mais pas l'équerre de
montage ni les chevilles.
Procédez comme suit pour fixer la passerelle au plafond.
1. Montez l'équerre de fixation au plafond.
– Percez les trous dans le plafond avec un outil approprié.
– Enfoncez les chevilles appropriées dans les trous.
– Vissez l'équerre de fixation au plafond.
2. Vissez le support de la passerelle à monter au plafond à l'équerre de montage, de sorte qu'elle
soit orientée verticalement, voir la figure.
3. Vissez la passerelle à l'équerre à l'aide de vis (M4). Utilisez la vis en plastique fournie pour
l'ouverture supérieure au dos de la passerelle, voir la note de bas de page sur le croquis coté,
et les vis en métal pour les fixations sous la passerelle.

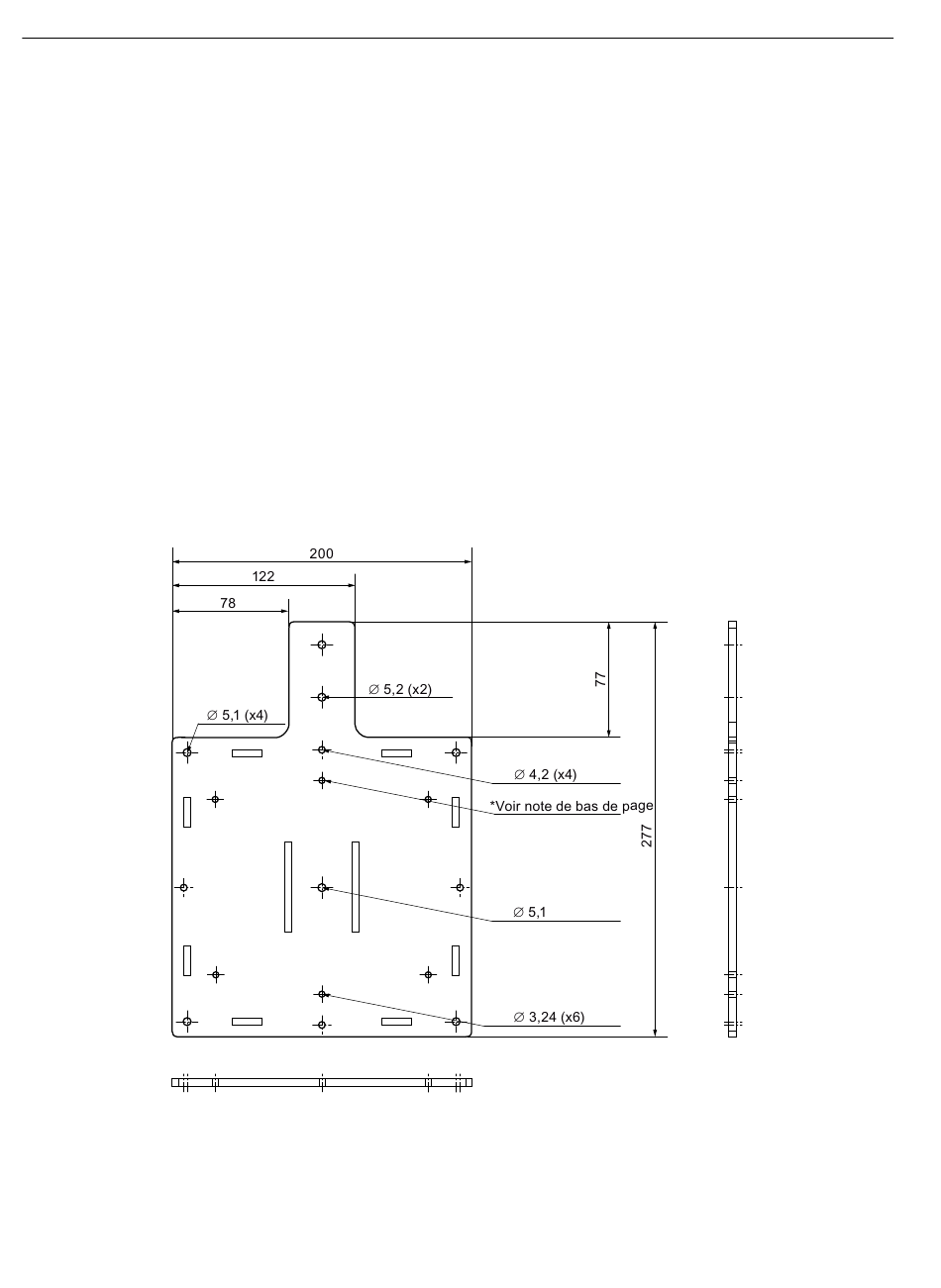

Figure 3-2
20
Support pour passerelles à monter au plafond - Toutes les cotes sont indiquées en
millimètres* Utilisez ce trou pour la fixation de la vis en plastique fournie
Instructions de service, 09/2024, C79000-G8977-C515-12
SIMATIC RTLS4030G
