2.3
Attribution des bornes

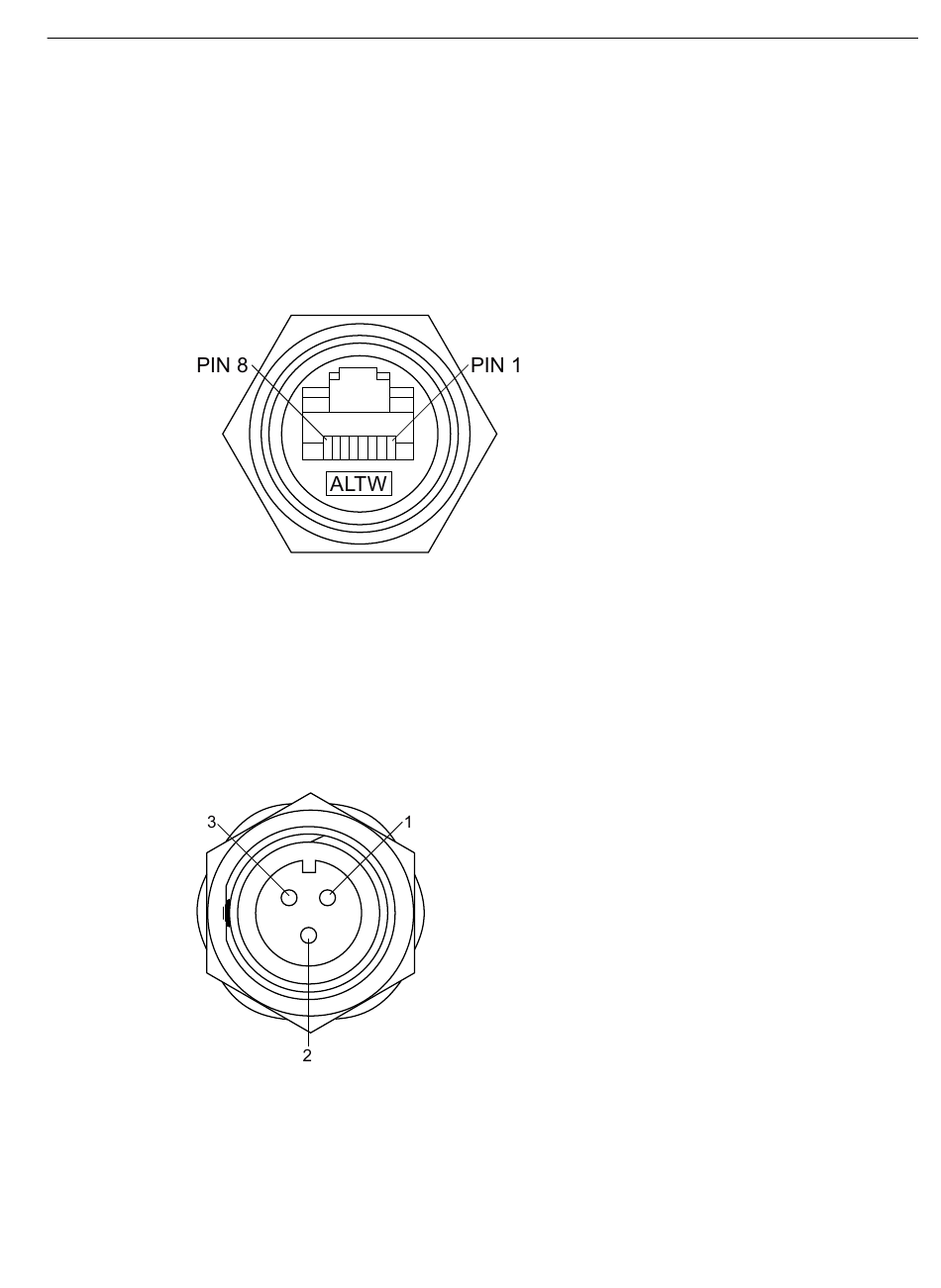

Connexion Ethernet RJ45
La connexion de l'appareil à Ethernet n'est autorisée qu'avec les connecteurs représentés ci-
après.
Lors de la connexion du câble Ethernet, veuillez vous assurer que le connecteur Twist-Lock
s'enclenche correctement.
Figure 2-1
Connexion de l'alimentation
• Embase à 3 points Buccaneer® PX0412/03P
• Connexions : SA3350/1
• Capuchon d'étanchéité : PX0480
Les broches sont affectées comme illustré ci-dessous :
SIMATIC RTLS4030G
Instructions de service, 09/2024, C79000-G8977-C515-12
Fiche mâle RJ45 Amphenol LTW PCP-00AMMA-TLM7001
Description de l'appareil
2.3 Attribution des bornes
13
