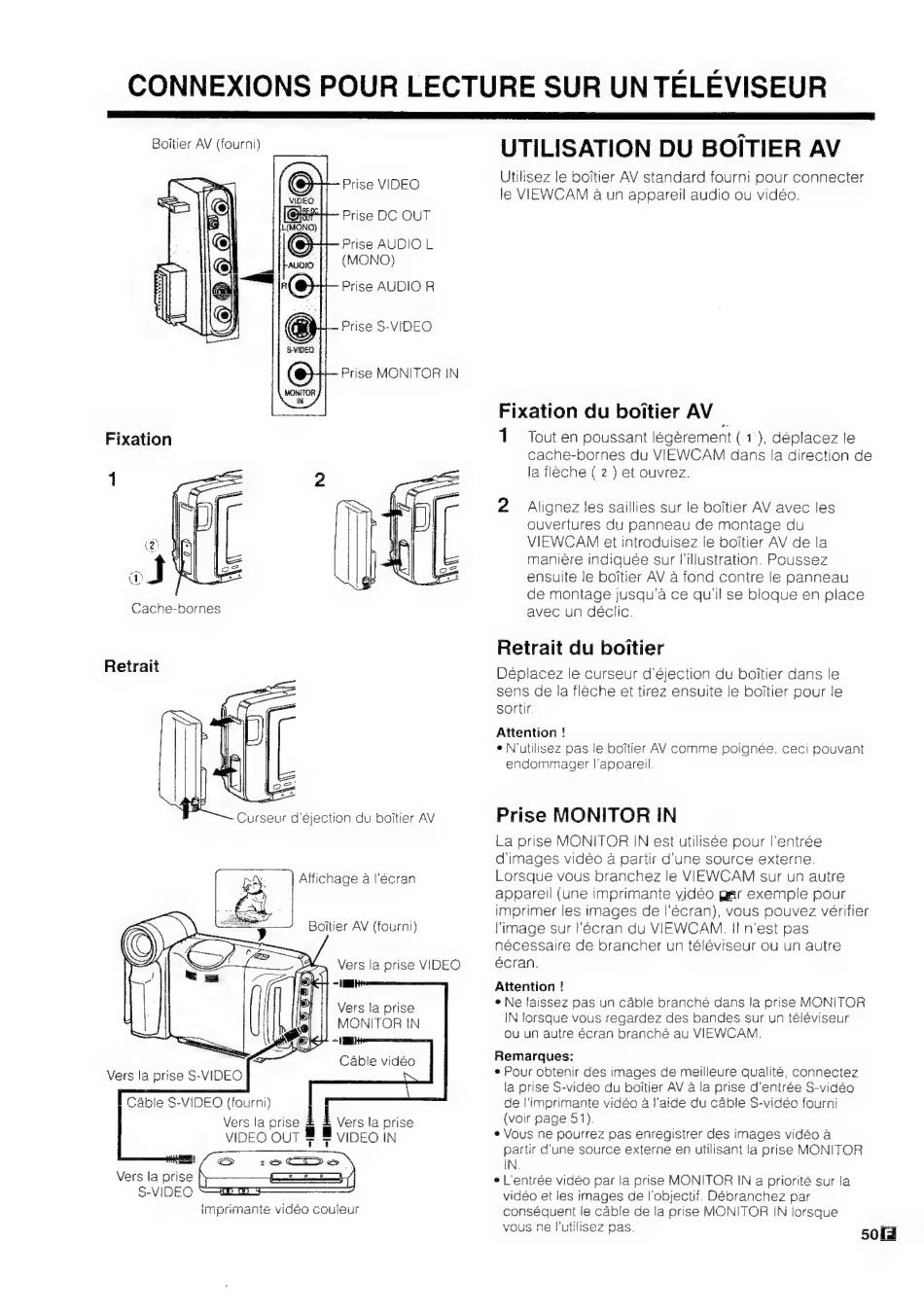

CONNEXIONS POUR LECTURE SUR UN TELEVISEUR
Boitier AV (fournl)
Prise VIDEO
Prise DC OUT
Prise AUDIO L
(MONO)
Prise AUDIO R
Prise S-VIDEO
Prise MONITOR IN
Fixation
Cache-bornes
Retrait
Vers la prise
MONITOR IN
Cable vidéo
Cable $-VIDEO (fourni)
Vers la prise
Vers la prise
VIDEO OUT H HB viDEO IN
UTILISATION DU BOITIER AV
Utilisez le boitier AV standard fourni pour connecter
le VIEWCAM a un appareil audio ou vidéo.
Fixation du boitier AV
1)
Touten poussant legérement (1°), déplacez le
cache-bornes du VIEWCAM
dans la direction de
la fleche ( 2 ) et ouvrez.
2
Alignez es saillies sur le boitier AV avec les
ouvertures du panneau de montage du
VIEWCAM et introduisez le boitier AV de la
maniere indiquée sur Illustration. Poussez
ensuite le boitier AV a fond contre le panneau
de montage jusqu'a ce qu'il se bloque en place
avec un déclic.
Retrait du boitier
Deplacez le curseur d'ejection du boitier dans le
sens de la fleche et tirez ensuite le boitier pour le
sortir.
Attention !
¢N'utilisez pas le boitier AV comme poignés. ceci pouvant
endommager l'apoareil.
Prise MONITOR IN
La prise MONITOR IN est utilis¢e pour l'entrée
d'images vidéo a partir d'une source externe.
Lorsque vous branchez le VIEWCAM sur un autre
appareil (une imprimante vidéo ger exemple pour
imprimer les images de l'écran), vous pouvez verifier
limage sur écran du VIEWCAM. I n'est pas
néecessaire de brancher un téléviseur ou un autre
ecran.
Attention !
* Ne faissez pas un cable branche dans la prise MONITOR
IN lorsque vous regardez des bandes sur un teléviseur
ou un autre écran branché au VIEWCAM.
Remarques:
* Pour obtenir des images de meilleure qualité, connectez
la prise S-video du boitier AV a la prise d'entrée S-vidéo
de l'imprimante vidéo a l'aide du cable S-vidéo fourni
(voir page 51).
* Vous ne pourrez pas enregistrer des images vidéo a
partir d'une source externe en utilisant la prise MONITOR
IN.
e L'entree video par la prise MONITOR
IN a priorité sur la
video et les images de l'objectif. Débranchez par
conséquent fe cabie de la prise MONITOR IN jorsque
Vou
rutilisez pas.
50
