● RÉGLAGE DE L'OUTIL :
● POSE DE L'ÉCROU AVEUGLE :
Au préalable de la pose, réaliser les étapes « réglage de l'outil ».
• Insérer l'écrou dans le perçage en s'assurant du bon alignement
perçage-écrou-outil.
• Maintenir la gâchette enfoncée pendant toute la durée du cycle de
pose (environ 1 seconde).
IMPORTANT :
Accompagner le dévissage
automatique en effectuant un
mouvement de recul avec l'outil.
● CHANGER LES MANDRINS :
1
2
• Enlever la batterie.
• Dévisser et retirer la butée
• Retrousser la bague
5
manuellement le mandrin
(sens antihoraire).
• Remplacer par le
mandrin souhaité.
• Huiler le mandrin/tirant
aprés son remplacement
pour éviter une usure
prématurée.
ENTRETIEN ET MAINTENANCE / RÉSOLUTION DES PROBLÈMES / CONSIGNES DE SÉCURITÉ
Voir notice d'utilisation.
9
10
8
Voir notice d'utilisation
3
.
2
puis dévisser
1
5
28 rue Paul Dubrule - 59810 LESQUIN - Tél. : 03 20 32 98 18 - technique@scellit.com - www.scellit.com

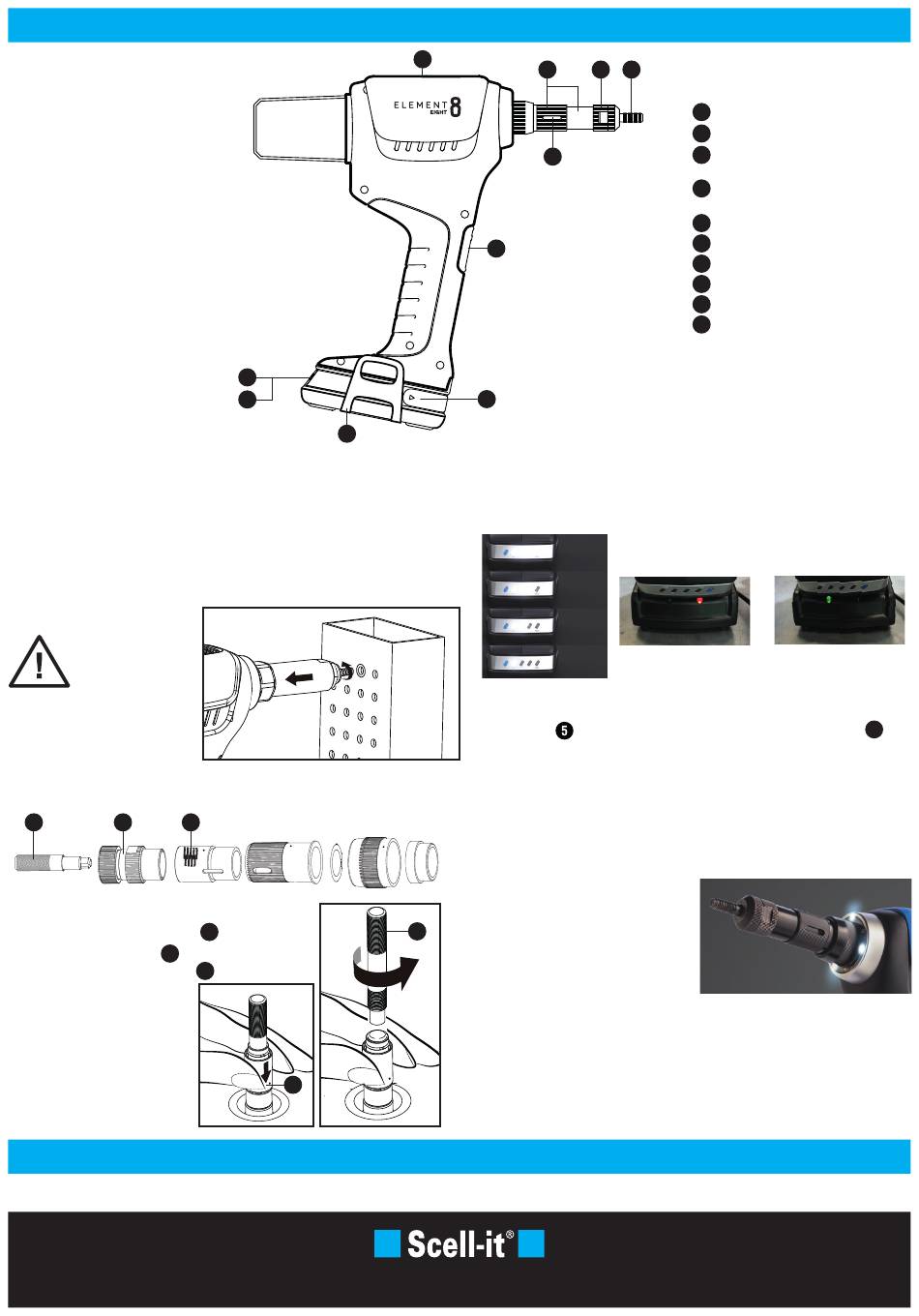

UTILISATION
5
3
6
7
● CHARGE DE LA BATTERIE :
4 voyants lumineux indiquent le taux de charge de la batterie.
Appuyer et maintenir le bouton bleu pour vérifier le taux de charge :
● RETIRER LA BATTERIE :
La batterie
Tant que la batterie reste fixée à la riveteuse, elle est verrouillée
par un ressort.
Pour retirer la batterie, pressez les boutons de
déverrouillage de part et d'autre de la batterie.
Ne forcez pas.
● ECLAIRAGE LED :
L'outil est équipée de 3 lampes
LED pour éclairer la zone de
travail.
1
Pour allumer les éclairages LED
uniquement :
Exercer une brève pression sur
la gâchette. Les lumières LED
s'éteignent au bout de 10 secondes.
Rivetage/Sertissage avec les éclairages LED :
Actionner la gâchette pour sertir le rivet/l'écrou. Les lumières LED
sont automatiquement activées et resteront allumées 10 secondes
après la pose.
S E R V I C E T E C H N I Q U E
2
1
Mandrin / Tirant
1
Ecrou et contre écrou de blocage
2
Bague et axe gradué de réglage
3
4
de la course
Trou oblong pour déblocage
4
manuel de l'outil
5
Corps
6
Gâchette
Déverrouillage batterie
7
Attache ceinture
8
Bouton test charge batterie
9
Indicateur charge batterie
10
Le taux de charge peut varier de (+/- 5%)
100%
selon les conditions environnementales.
75%
50%
Voyant rouge sur le chargeur :
25%
la batterie doit être chargée
est équipée d'un mécanisme de verrouillage
Voyant vert sur le chargeur :
la batterie est chargée
.
6
