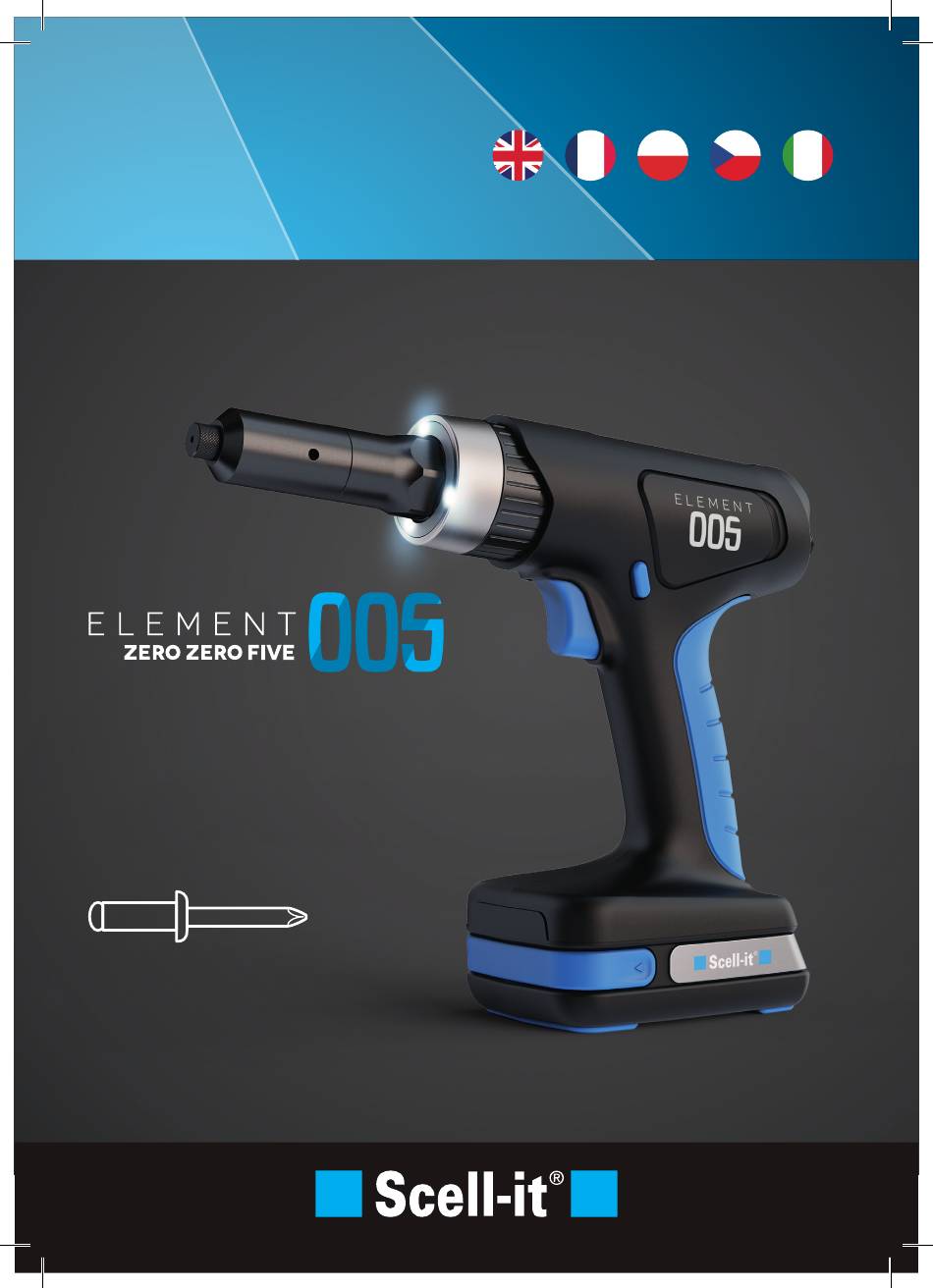

- Page 1 USER MANUAL CORDLESS RIVET TOOL FOR STANDARD RIVET min. max. 2.4 - 4.8 Ø...
- Page 2 CARACTÉRISTIQUES Gâchette Nez de pose Bouton test charge batterie Indicateur charge batterie Verrouillage / Déverrouillage de la batterie Éclairage de la zone de rivetage Vissage/Dévissage 260 mm 14 • E-005 - Manuel d’utilisation...
- Page 3 •ACCESSOIRES INCLUS • 4 nez de pose Ø2,4 à 4,8mm pour rivet standard • 1 clé de montage • 1 jeu de mors supplémentaire CONTENU RÉFÉRENCE RIVETEUSE BATTERIE 18V Li- CHARGEUR COFFRET ACCESSOIRES E-005 Ion -2,0Ah RAPIDE 18V RIGIDE E-005-1XBAT E-005-BODY E-BATT E-CHARG...
- Page 4 INSTRUCTIONS DE ou mettre sous tension la machine si réalisé par une personne habilitée la gâchette est actionnée peut entraîner en utilisant les pièces détachées SÉCURITE des accidents. d’origines. Cela permet de garantir une utilisation après intervention en toute 4. Retirer toute clé de réglage avant AVERTISSEMENT : sécurité.
- Page 5 11. Pour éviter tout risque de décharge verrouille afin d’éviter toute peut entraîner un court-circuit, un électrique, débrancher le chargeur surchauffe dangereuse. Il faut alors risque d’électrocution ou un incendie. avant toute opération de maintenance attendre que la batterie refroidisse. 23.
- Page 6 INSTRUCTIONS DE POSE •POSE DE RIVETS : 1 - Choisir le nez de pose en fonction du diamètre du corps du rivet gravé sur le nez. ATTENTION la machine peut être endommagée si un nez non approprié est utilisé. 2 - Vérifier que le bouton « vissage/dévissage » est bien en position «...
- Page 7 VOYANT DE CHARGE BATTERIE 4 voyants lumineux indiquent le taux de charge de 100% la batterie. Appuyer et maintenir le bouton bleu pour vérifier le taux de charge : 4 voyants allumés : taux de charge de 100%. 3 voyants allumés : taux de charge de 75%. 2 voyants allumés : taux de charge de 50%.
- Page 8 MAINTENANCE Nez de pose 6 Jeu de 3 mors Porte-nez 7 Poussoir Douille de serrage 8 Ressort du poussoir Bague 9 Manchon d’entrainement 10 Fourreau d’emmanchement Ressort •REMPLACEMENT DU JEU DE MORS Préparation : Placer l’ergot de la clef spéciale dans outil + clef spéciale fournie le trou du porte-nez dans la mallette...
- Page 9 Retrousser la bague puis dévisser la douille de serrage Enlever les mors usagés et les remplacer par un nouveau jeu de mors. Placer les dans la douille de serrage. Répéter l’opération dans l’autre sens pour réassembler le tout. • 21 E-005 - Manuel d’utilisation...
- Page 10 •AJOUT DE LUBRIFIANT Cet outil est équipé d’un lubrifiant (poudre noire). Les filets dans le trou hexagonal du tournevis doivent être lubrifiés périodiquement, en particulier lors de la pose de rivets en acier de Ø 4,8 mm. Il est recommandé de les lubrifier tous les 1 500 à 2 000 rivets posés. NB : la graisse ne peut pas être utilisée pour la lubrification ici.
- Page 11 Répéter l’opération dans l’autre sens pour réassembler le tout. Actionner la gâchette plusieurs fois. RÉSOLUTION DES PROBLÈMES • En cas de blocage de la tige du rivet dans l’outil : positionner le bouton « vissage/dévissage » en position « dévissage » (c’est-à-dire enfoncé côté gauche) puis actionner la gâchette pour libérer la tige bloquée •...
- Page 12 CONDITIONS DE GARANTIE Pendant la période de garantie, le client ne doit intervenir sur la machine que pour réaliser les opérations de maintenance prévues. Les réparations doivent être réalisées par un centre agréé. Pour que la garantie soit prise en compte, le client doit retourner sa machine au service SAV du fabricant avec la preuve d’achat.
- Page 13 DÉCLARATION DE CONFORMITÉ CERTIFICAT DE CONFORMITÉ CE – DIRECTIVE CE 2006/42/CE ANNEXE II 1A Le fabricant : SCELL-IT 28 RUE PAUL DUBRULE 59810 LESQUIN FRANCE +33(0) 320 329 818 déclare, par la présente, que le produit suivant : Désignation du produit : •...
- Page 14 28 rue Paul Dubrule - 59810 Lesquin - FRANCE 64 • E-005 - User Manual...
