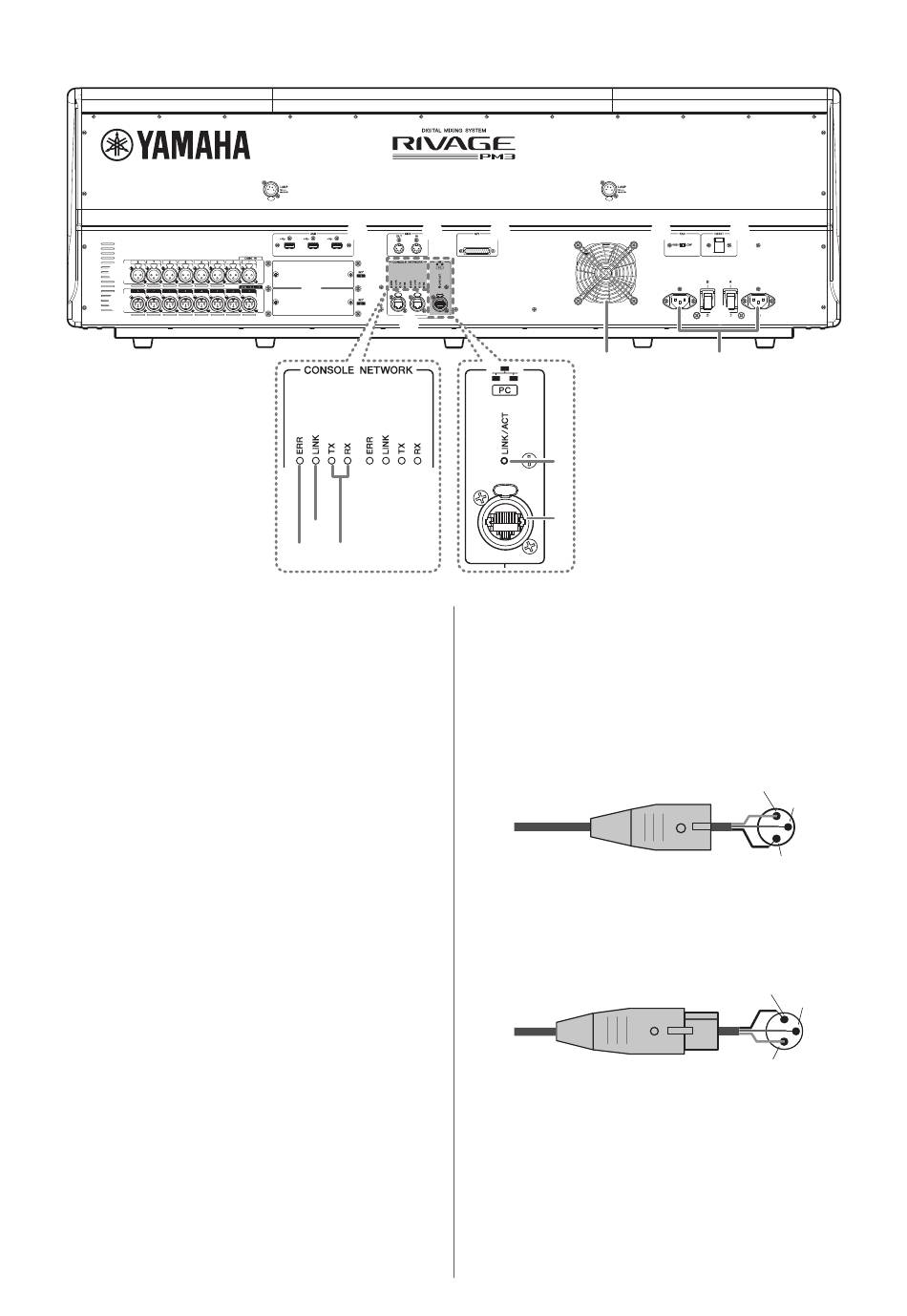

Panneau arrière
6
7
1 Prises LAMP (Lampe)
Ces quatre prises de sortie XLR femelles à quatre
broches alimentent en électricité les lampes en col de
cygne Yamaha LA1L proposées en option avec l'unité.
2 Prises MIDI OUT/IN (Sortie/Entrée MIDI)
Ces prises servent à transmettre et à recevoir des
messages MIDI vers et depuis des appareils MIDI
externes.
3 Connecteur GPI
Ce connecteur femelle D-sub à 25 broches permet de
communiquer (8 entrées, 8 sorties) avec un appareil
externe doté d'une connexion GPI.
4 Commutateur [FAN] (Ventilateur)
Définit la vitesse de fonctionnement du ventilateur de
refroidissement interne sur HIGH (Élevé) ou LOW
(Faible).
NOTE
Ce commutateur est réglé sur LOW lorsque l'unité sort
d'usine. Tant que l'appareil est utilisé dans la plage de
température ambiante spécifiée, vous pouvez spécifier soit
LOW soit HIGH. Par contre, nous vous conseillons d'opter
pour le réglage HIGH dans les cas suivants : la
température ambiante est élevée ; l'appareil est exposé
à la lumière directe du soleil même si la température
ambiante se situe dans la plage de fonctionnement
spécifiée ; et dans toute autre situation où le bruit du
ventilateur ne pose pas de problème particulier.
5 Commutateur [RESET] (Réinitialisation)
Réinitialise la surface de contrôle.
Seuls les dispositifs de contrôle (écrans, voyants,
touches et boutons de commande) situés sur la
surface de contrôle seront redémarrés sans
1
8 2
9
)
@
! #
1
3 4
^
$
%
interruption du signal audio. Utilisez ce
commutateur dans le cas où la surface de contrôle ne
répond plus à vos opérations.
6 Prises OMNI IN (Entrée omni)
Il s'agit de prises d'entrée symétriques femelles de
type XLR-3-31 utilisées pour l'entrée de signaux
audio analogiques depuis les appareils de niveau ligne
ou les microphones.
Fiche XLR mâle
7 Prises OMNI OUT (Sortie omni)
Il s'agit de prises de sortie asymétriques mâles de type
XLR-3-32 transmettant des signaux audio
analogiques.
Fiche XLR femelle
8 Ports USB
Utilisez ces ports pour connecter un périphérique de
stockage USB tel qu'un lecteur flash, une souris USB
ou un clavier USB.
9 Logements pour cartes MY
Installez à cet emplacement des cartes Mini-YGDAI
d'E/S proposées en option pour étendre le nombre de
ports E/S.
5
*
&
1 (Masse)
3 (Froid)
2 (Chaud)
2 (Chaud)
3 (Froid)
1 (Masse)
CS-R3 Mode d'emploi 21
