MONTAGGIO DEL DISPOSITIVO DI ALLINEAMENTO
Eseguire un primo allineamento, a vista, della barriera dopo la sua installazione (e dopo
aver installato gli eventuali specchi deviatori), quindi:
• Agganciare il LAD3 all'emettitore lungo il suo asse verticale dal lato della finestra ottica
(v. fig.1). Da un corretto accoppiamento tra il dispositivo e le barriere dipende il buon esito
dell'allineamento.
• Accertarsi che non vi siano persone nel raggio di azione della sorgente laser.
• Accendere il dispositivo mediante il suo comando ON/OFF (fig.1 particolare B).
• Verificare la presenza del raggio (di colore rosso) mediante un oggetto riflettente bianco
(es. foglio di carta), senza MAI verificare direttamente la presenza del raggio.
• Verificare la presenza dello spot rosso sul lato ricevitore (nella stessa posizione in cui è
stato inserito sul lato emettitore).
• Nel caso in cui lo spot non si trovi nella posizione corretta regolare l'allineamento dei due
elementi agendo sulle staffe di montaggio.
• Per un preciso allineamento è conveniente ripetere la prova nella parte superiore, nella
parte inferiore ed al centro della barriera.
• Nel caso in cui il dispositivo non si blocchi sulla barriera, agire sui cinque grani filettati
presenti sul lato del dispositivo stesso (v. dettaglio A fig. 1).
8540848 • 11/05/2021 • Rev.2
All manuals and user guides at all-guides.com

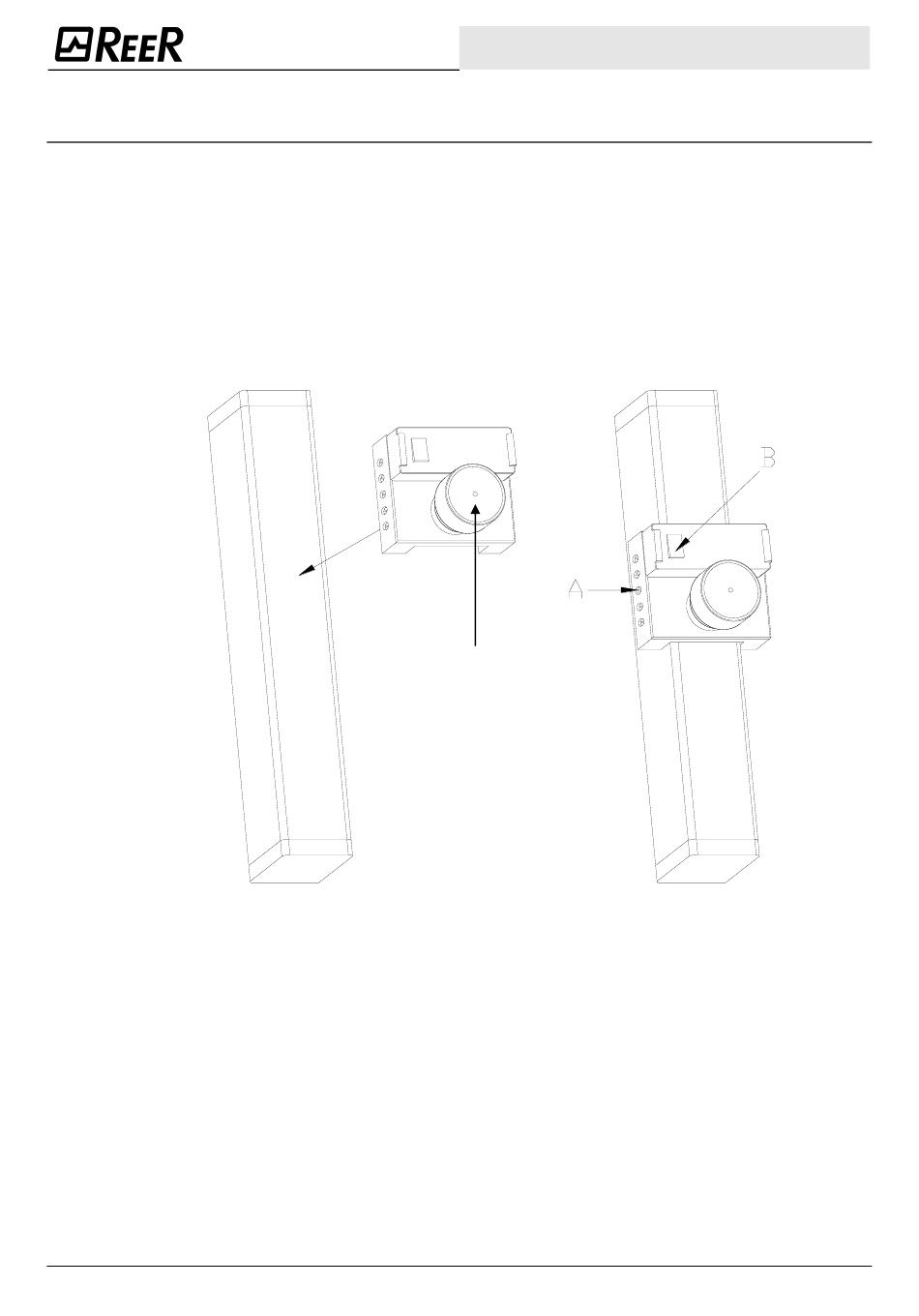

POSIZIONE DEL
FASCIO LASER
Figura 1
LAD3
LASER ALIGNMENT DEVICE
