Système rail horizontal
ALTIRAIL
1
10
6
4

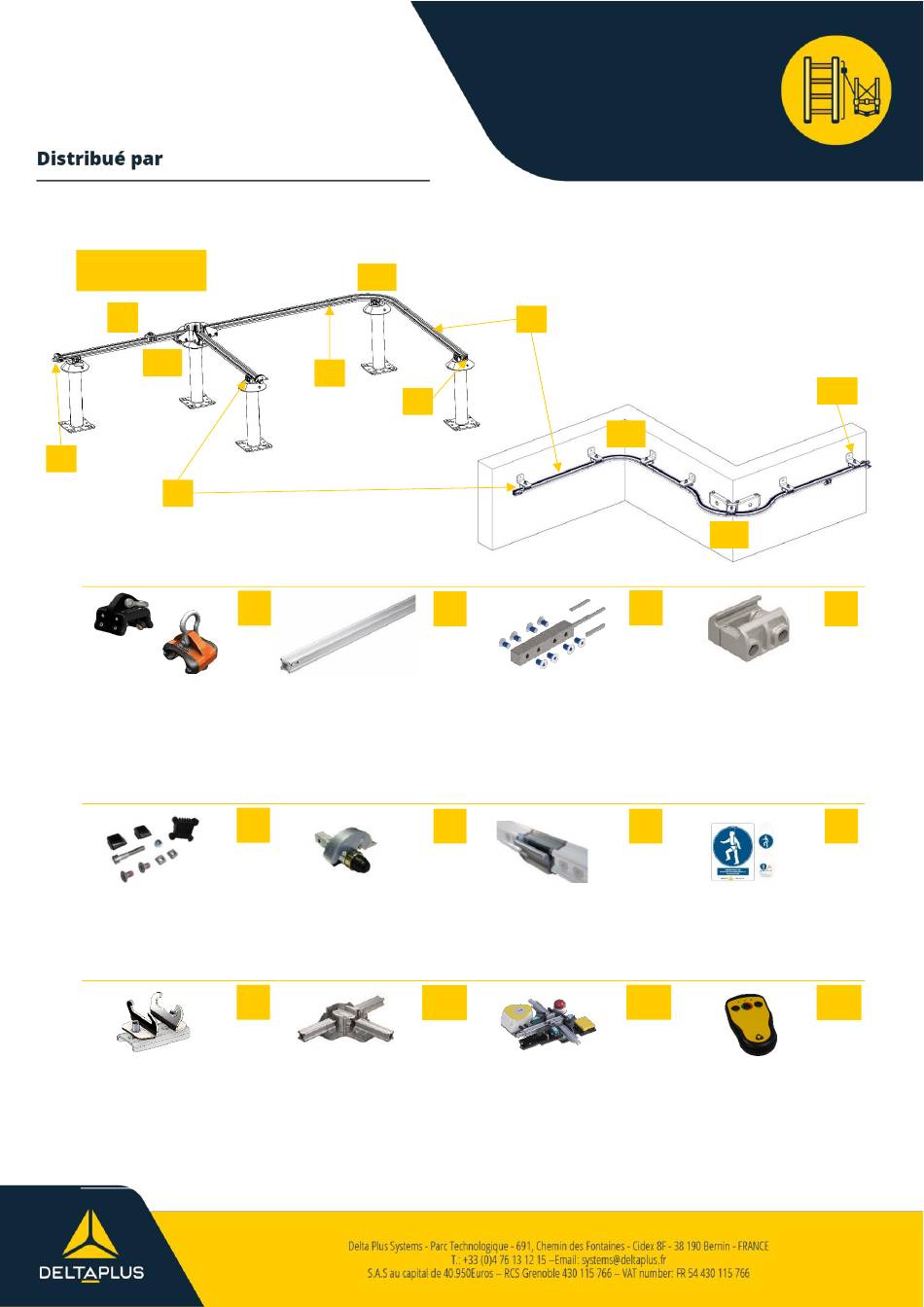

NOMENCLATURE GENERALE
Chariots mobiles
WVRCF2 / WVRCF3
WVRCF2 : chariot à galets
WVRCF3 : chariot pour travail
en suspension
Butée fixe
WVREXTF
Empêche la sortie du chariot du
rail – Fixation par 3 vis
autoforeuses (A2).
Support de rail pour échelle
WVRSUPECH
S'adapte à la dimension et aux
barreaux d'échelle
16
3
5
1
Rail d'assurage
WVLRRAIL
Disponible en longueurs de : 1,
1.5 et 3m. Matière : aluminium
6060 T5. Anodisation sur
demande.
5
Butée ouvrante
WVRBE
Permet l'insertion du chariot
sur le rail. Fermeture
automatique de la butée.
9
Aiguillage manuel
WVRAIG3D ou 4D
Existe en 3 ou 4 directions.
Permet les changements de
directions sans déconnexion.
Nomenclature
2
2
Eclisse
WVRECL
Assure l'alignement des rails
4 Vis A4 pré-enduites de frein
filet
6
Eclisse ouvrante
WVRRO
Per
met d'insérer le chariot en
tout point du rail et joue le rôle
d'éclisse de jonction.
10
Aiguillage motorisé
WVRAIG3DM ou 4DM
Existe en 3 ou 4 directions. Se
pilote à l'aide d'une
télécommande. Permet les
changements de directions
sans déconnexion.
16
21
3
Support de rail
WVRSUP
Distance max entre 2 supports :
4m en sécurisation
2m pour du travail en
suspension.
7
Panneau de sécurité
WVRPS
Identification du système et
affichage des informations
normatives.
11
Télécommande aiguillage
WVREM3 ou 10
Permet de piloter le ou les
aiguillages motorisés à distance.
Peut piloter jusqu'à 9 aiguillage
différents.
23
4
8
12
