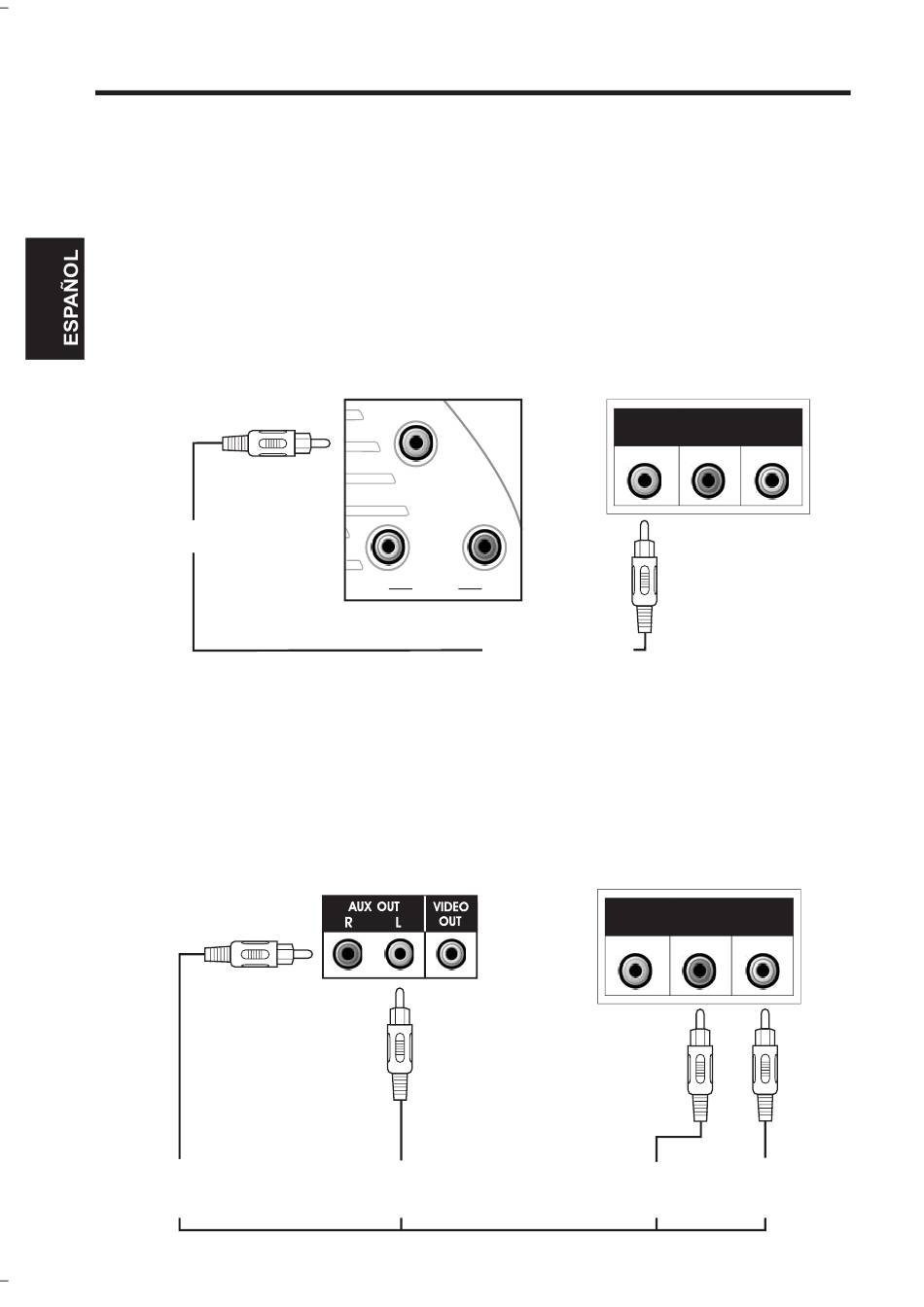

HACIENDO LAS CONEXIONES
CONECTANDO UN COMPONENTE DE VIDEO EN LA ENTRADA
Siga los pasos abajo, para exhibir las letras de las músicas CDG en el monitor de la Singing
Machine, de otra fuente de video:
(1) L ocalice los cables de interconexión multicolores.
(2) Conecte el cable video (amarillo) a la entrada Video en la parte delantera de la Singing
Machine.
(3) Conecte la otra punta del cable de video (amarillo) a la salida de video de otra fuente tal
como VCR.
(4) Ponga el selector FUNCTION en la posición AUX y el selector MONITOR en la posición
CDG.
(5) Ajuste BRIGHTNESS, CONTRAST y VERTICAL HOLD para obtener mejor calidad de
imagen.
ENTRADA DE VIDEO
(TOMA AMARILLA)
CONEXIÓN DE AUDIO
Conecte el unidad a su TV o sistema estereofónico usando las conexiones blanca y roja del
cable de interconexión suministrado. Conecte la punta blanca del cable de interconexión en la
toma blanca del cable de interconexión en la toma blanca AUX OUT del unidad. Conecte la
punta roja del cable de interconexión en la toma roja del cable de interconexión en la toma roja
AUX OUT del unidad. Conecte ahora la otra punta del cable (conectador blanco del canal
izquierdo y conectador rojo del canal derecho) en las enchufes AUDIO IN o AUX IN de su TV o
sistema de son.
SALIDA AUXILIAR
E
(TOMA ROJA)
