2 - Installation des modules pré-équipés
+
+
+
F
g
h
ÉTaPe 2

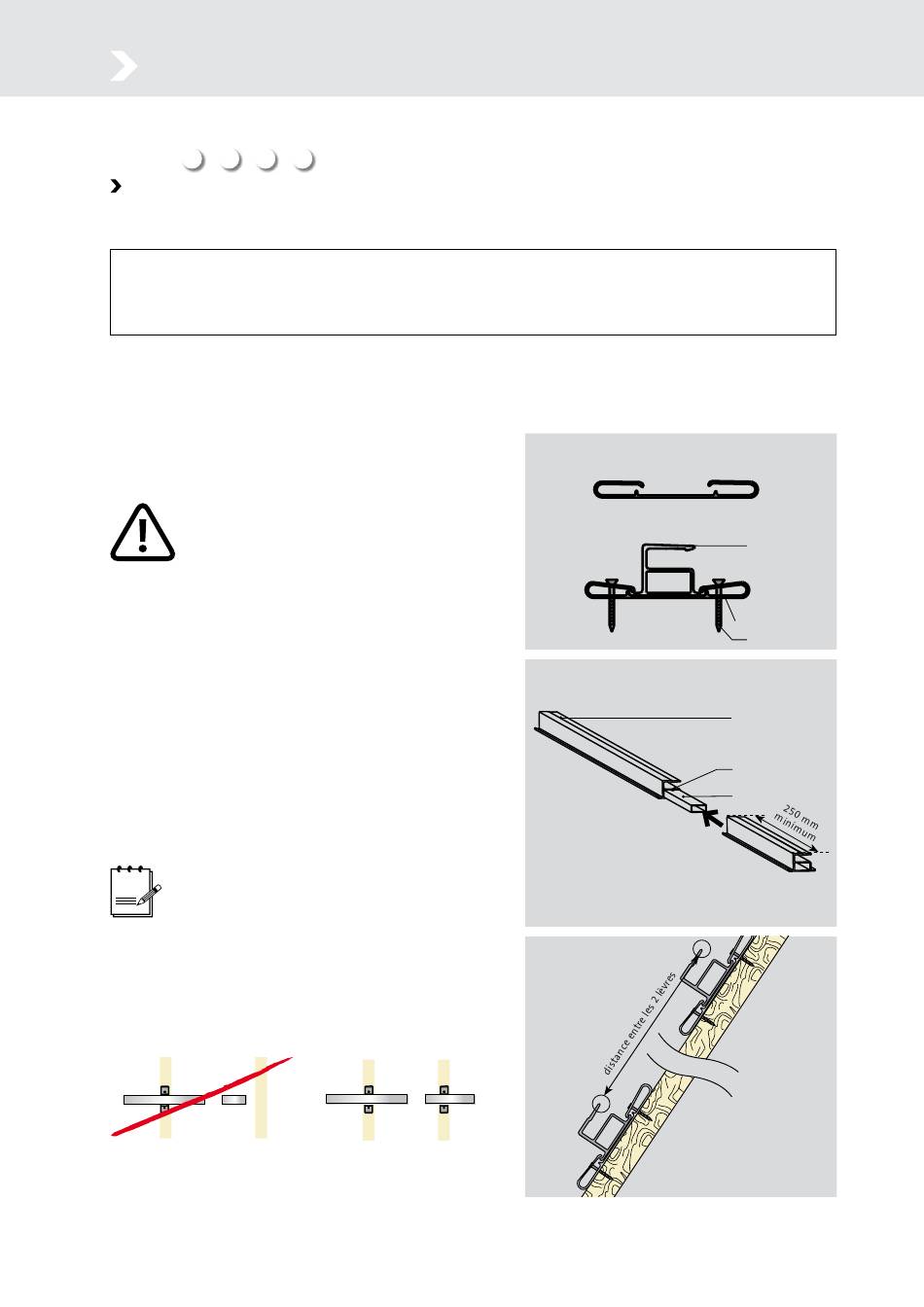

PoSe de La STrUCTUre
La structure est composée de rails sur lesquels seront fixés les modules grâce à leurs crochets. Ces rails se fixent au moyen
d'attaches de rail, qui doivent être vissées dans les chevrons.
Cas particulier : Toiture comportant un écran de sous-toiture
Si votre toit a un écran de sous-toiture, les attaches de rail sont à fixer sur le contre-litonnage et non sur les chevrons,
dans la mesure où les vis d'attaches pénètrent bien dans les chevrons. En pratique, le contre-liteau doit avoir une épais-
seur de 40 mm maximum.
L'IPV30 UNI n'est pas posé sur les liteaux. Cependant ceux-ci peuvent gêner l'installation :
- Si un rail ou une attache de rail doit être placé à l'emplacement d'un liteau, délitonnez localement.
- Si les liteaux sont plus hauts que les rails une fois posés, délitonnez sur l'ensemble du champ.
a) Fonctionnement de l'attache de rail :
IMPorTaNT : Vissez une attache de rail par chevron et
par rail.
ChaqUe raNgÉe de raILS doIT aVoIr Le
MêMe NoMbre d'aTTaCheS de raIL.
b) Préparation des rails :
La longueur d'une rangée de rail :
L = Largeur de champ + 320 mm.
Assemblez les tronçons de rails à l'aide des connecteurs :
- Emmancher le connecteur dans le 1
rivet central (ou du bossage) en donnant un léger coup de
maillet.
- Emmancher le 2
rail jusqu'à ce qu'il vienne en contact du
e
1
er
rail.
aTTeNTIoN : PoUr aCheVer UNe raNgÉe de raIL,
N'ajoUTez PaS de TroNçoNS INFÉrIeUrS à 250 MM.
CoTeS
page14
c) Pose des rails :
Le point de référence des rails pour leur positionnement est
l'extrémité de la lèvre.
Lorsque vous fixez les rails, assurez-vous que les tronçons
d'extrémité de rangées soient fixés par au moins une attache.
NON
8
I
Ubbink -
Système Ubbink IPV 30 UNI -
I
rail jusqu'au milieu du
er
OUI
999 100 - juillet 2011
attache de rail
a)
b)
c)
rail
attache de rail
vis
rail
rivet central
connecteur de rail
