2 - Installation des modules pré-équipés
ÉTaPe 6
L

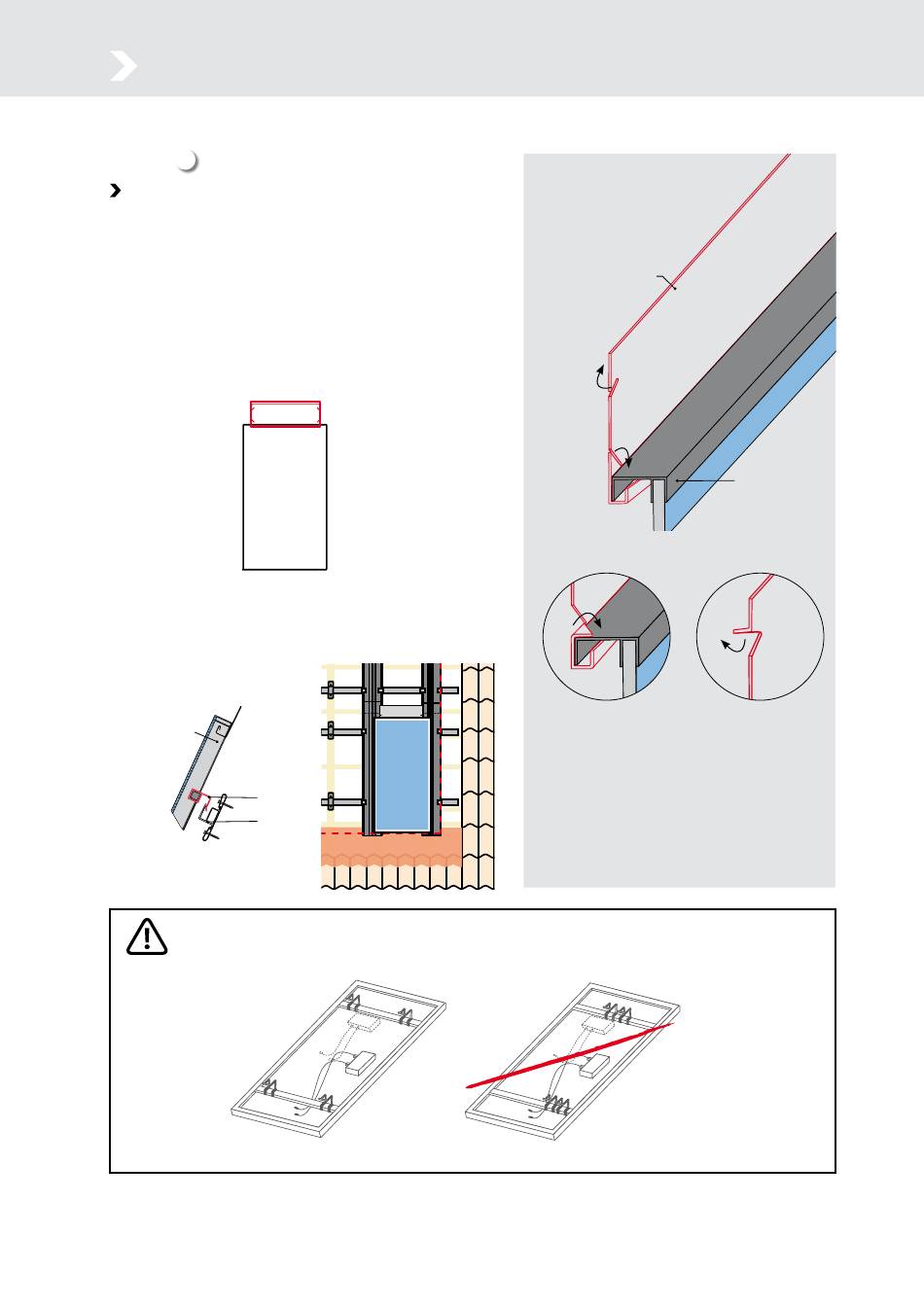

PoSe deS ModULeS
- Posez un module bord en appui sur les profilés, légèrement au-
dessus de la position définitive.
- Mettez en place la gouttière horizontale de la manière suivante :
a) Placez la gouttière horizontale dans le cadre du module.
b) Repliez les pattes n°1 de la gouttière à 90°,
de manière à bloquer le cadre.
c) Repliez les pattes n°2 à 90° dans le sens opposé.
aTTeNTIoN : PeNSez aU PoSITIoNNeMeNT
deS boÎTIerS de joNCTIoN, ILS doIVeNT aUTorISer
La CoNNexIoN ULTÉrIeUre.
vue de dessus
- Faites glisser le module vers le bas jusqu'à ce que les crochets
soient en butée dans les rails.
cadre du module
crochet
rail
VeILLez à Ce qUe LeS CroCheTS SoIeNT PoSITIoNNÉS de ParT eT d'aUTre deS TraVerSeS.
OUI
à chaque fixation de module, pensez à connecter les câbles entre-eux.
12
I
Ubbink -
Système Ubbink IPV 30 UNI -
999 100 - juillet 2011
a)
gouttière horizontale
patte n°2
patte n°1
b)
patte n°1
NON
cadre
du module
c)
patte n°2
