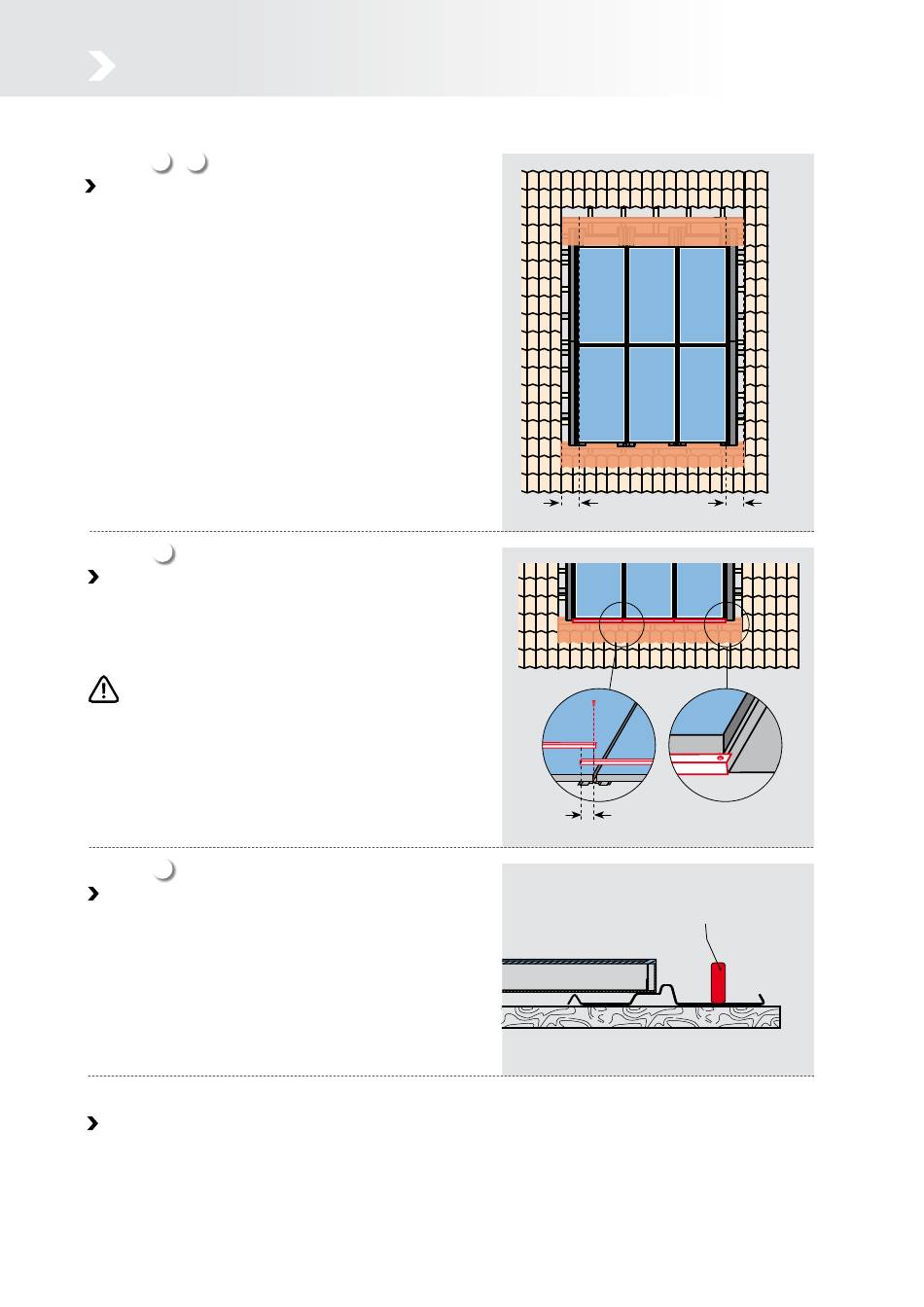

2 - Installation des modules pré-équipés
+
ÉTaPe 7
P
q
PoSe de La baVeTTe UbIFLex® eN ParTIe haUTe
- Déroulez le rouleau Ubiflex® sur toute la largeur du champ
photovoltaïque ; l'Ubiflex® doit arriver au contact des modules
et déborder de 200 mm de part et d'autre du champ photovol-
taïque. Vissez l'Ubiflex® en partie haute de manière à conser-
ver quelques centimètres au-dessus de la rangée de vis.
- Repliez la partie supérieure de l'Ubiflex® sur environ 20 mm.
Repliez les extrémités droite et gauche de la même manière.
- Plaquez l'Ubiflex® sur les gouttières et les profilés en le
marouflant avec soin.
ÉTaPe 8
M
PoSITIoNNeMeNT dU CaChe FroNTaL
(ModULeS eN ParTIe baSSe)
- Appliquez les caches frontaux sur le bas des profilés en
affleurant les modules. Vissez-les à chaque profilé avec une vis
teintée.
aUx CoINS dU ChaMP PhoToVoLTaïqUe
Le cache frontal masque le jour sous le profilé de rive mais ne
déborde pas sur la partie plate du profilé.
LeS CaCheS FroNTaUx Se reCoUVreNT
La partie tombante du cache n'est pas plaquée sur l'extrémité du
profilé pour permettre l'écoulement des eaux pluviales.
ÉTaPe 9
r
PoSe dU joINT PrÉCoNTraINT
(PoUr ToITS TUILeS UNIqUeMeNT)
- Déroulez le joint précontraint sur toute la hauteur des profilés
de rive.
- La jonction entre deux bandes de joint doit se faire en bord à
bord (pas de superposition).
ÉTaPe 10
FINITIoNS dU ChaMP PhoToVoLTaïqUe
- Remettez en place les rangs de tuiles ou ardoises précédemment enlevés.
- Si nécessaire découpez les éléments latéraux pour obtenir un recouvrement maximal des profilés de rive.
- En partie haute, découpez les tuiles si besoin pour se rapprocher des modules.
:
:
Système Ubbink IPV 30 UNI -
200 mm
200 mm
recouvrement
joint précontraint
999 100 - juillet 2011 -
I
13
