2 - Installation des modules pré-équipés
ÉTaPe 1
PrÉParaTIoN de La CoUVerTUre
a) Calculez les dimensions du champ photovoltaïque à installer :
Largeur de champ =
nombre de colonnes x largeur module + (nombre colonnes - 1) x 20 mm.
hauteur de champ =
nombre rangées x hauteur module + (nombre rangées - 1) x 20 mm.
b) repérez la position du champ photovoltaïque sur la toiture en
tenant compte des indications suivantes :
La distance minimale entre les rives du champ et la rive de toit
(ou un obstacle quelconque) est de 160 mm + 1 élément de cou-
verture.
La distance entre la partie basse du champ et le haut de la
première rangée d'éléments de couverture située sous le champ
doit être égale à 100 mm.
dans la mesure du possible, respectez les rangées de tuiles
existantes. Si nécessaire, taillez la tête de la tuile.
La distance minimale entre la partie haute du champ et le faîta-
ge ou un obstacle quelconque doit être de 400 mm + 1 élément
de couverture.
c) découvrez la toiture à l'emplacement du champ en ôtant en
plus 1 rang de tuiles sur les rives (2 rangs pour l'ardoise) et 2 rangs
d'éléments de couverture au-dessus du champ.

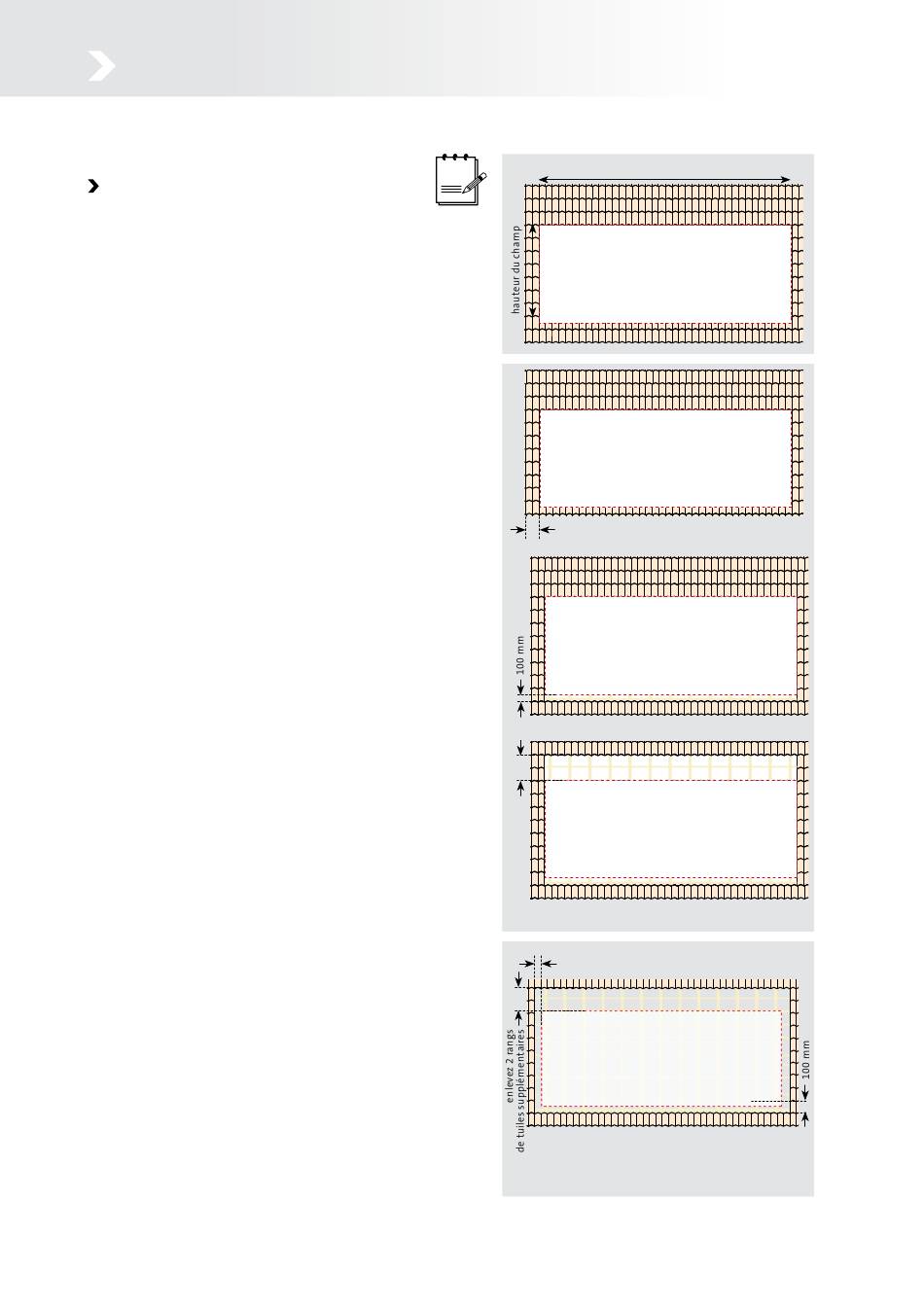

CoTeS
page 14
champ photovoltaïque
a)
champ photovoltaïque
160 mm + 1 élément de couverture
champ photovoltaïque
400 mm + 1 élément de couverture
champ photovoltaïque
b)
enlevez 1 rang de tuiles supplémentaire
champ photovoltaïque
c)
exemple avec un toit tuiles
Système Ubbink IPV 30 UNI -
largeur du champ
Ubbink
999 100 - juillet 2011 -
I
7
