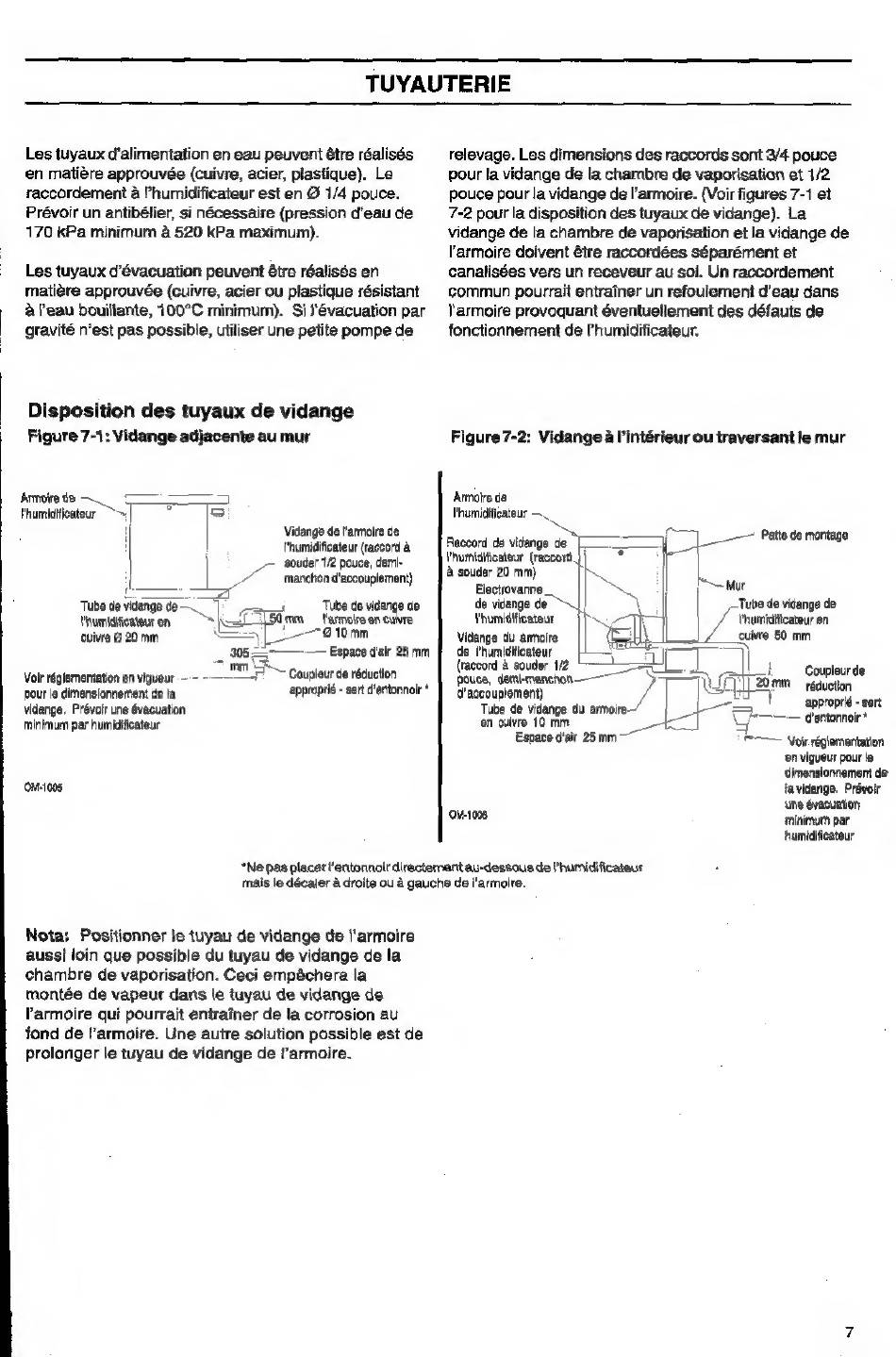

TUYAUTERIE
Les tuyaux d'alimentation en eau peuvent être réalisés
en matière approuvée (cuivre, acier, plastique}. Le
raccordement à l'humidificateur est еп Ø 1/4 pouce.
Prévoir un antibélier, si nécessaire (pression d'eau de
170 kPa minimum à 520 kPa maximum).
Les tuyaux d'évacuation peuvent être réalisés en
matière approuvée (cuivre, acier ou plastique résistant
à l'eau bouillante, 100°C minimum).
Si l'évacuation par
gravité n'est pas possible, utiliser une petite pompe de
Disposition des tuyaux de vidange
Figure 7-1: Vidange adjacente au mur
Armoire de
sa)
l'humidificateur
ч
Vidange de l'armoire de
l'humidificateur {raccord à
souder 1/2 pouce, demi-
|
~
manchon d'accouplement)
Tube de vidange de - =
Tube de vidange d
ube
de
vidange
de
s
le vic
е
"тотса а
е
(mm атра an сіне
cuivre @ 20 mm
=
7 9 10 mm
305:------- Espace d'air 25 mm
"п
Voir réglementation en vigueur
- -————- 7 `_ Соиреит de réduction
pour la dimensionnement de la
approprié - sert d'entonnoir *
vidange. Prévoir une évacuation
minimum par humidificateur
relevage. Les dimensions des raccords sont 3/4 pouce
pour la vidange de la chambre de vaporisation et 1/2
pouce pour la vidange de l'armoire. (Voir figures 7-1 et
7-2 pour la disposition des tuyaux de vidange). La
vidange de la chambre de vaporisation et la vidange de
l'armoire doivent être raccordées séparément et
canalisées vers un receveur au sol. Un raccordement
commun pourrait entraîner un refoulement d'eau dans
l'armoire provoquant éventuellement des défauts de
fonctionnement de l'humidificateur.
Figure7-2: Vidange à l'intérieur ou traversant le mur
Armoire de
l'humidificateur 一 、
Patte de montage
Raccord de vidange de
Vhumidificateur (raccord
à souder 20 тт)
Electrovanne
de vidange de
Tube de vidange de
l'humidificateur
Phumiditicateur en
Vidange du ammoire
cuivre 50 mm
de l'humiditicateur
Deeg d
一 一
Coupleurde
d'accouplement)
réduction
en vigueur pour le
dimensionnement de
la vidange. Prévoir
une évacuation
minimum par
humidificateur
mm
OM-1006
"Ме pas placer l'entonnoir directemant au-dessous de l'humidificateur
mais le décaler à droite ou à gauche de l'armoire.
Nota: Positionner le tuyau de vidange de l'armoire
aussi loin que possible du tuyau de vidange de la
chambre de vaporisation. Ceci empêchera la
montée de vapeur dans le tuyau de vidange de
l'armoire qui pourrait entraîner de la corrosion au
fond de l'armoire. Une autre solution possible est de
prolonger le tuyau de vidange de l'armoire.
