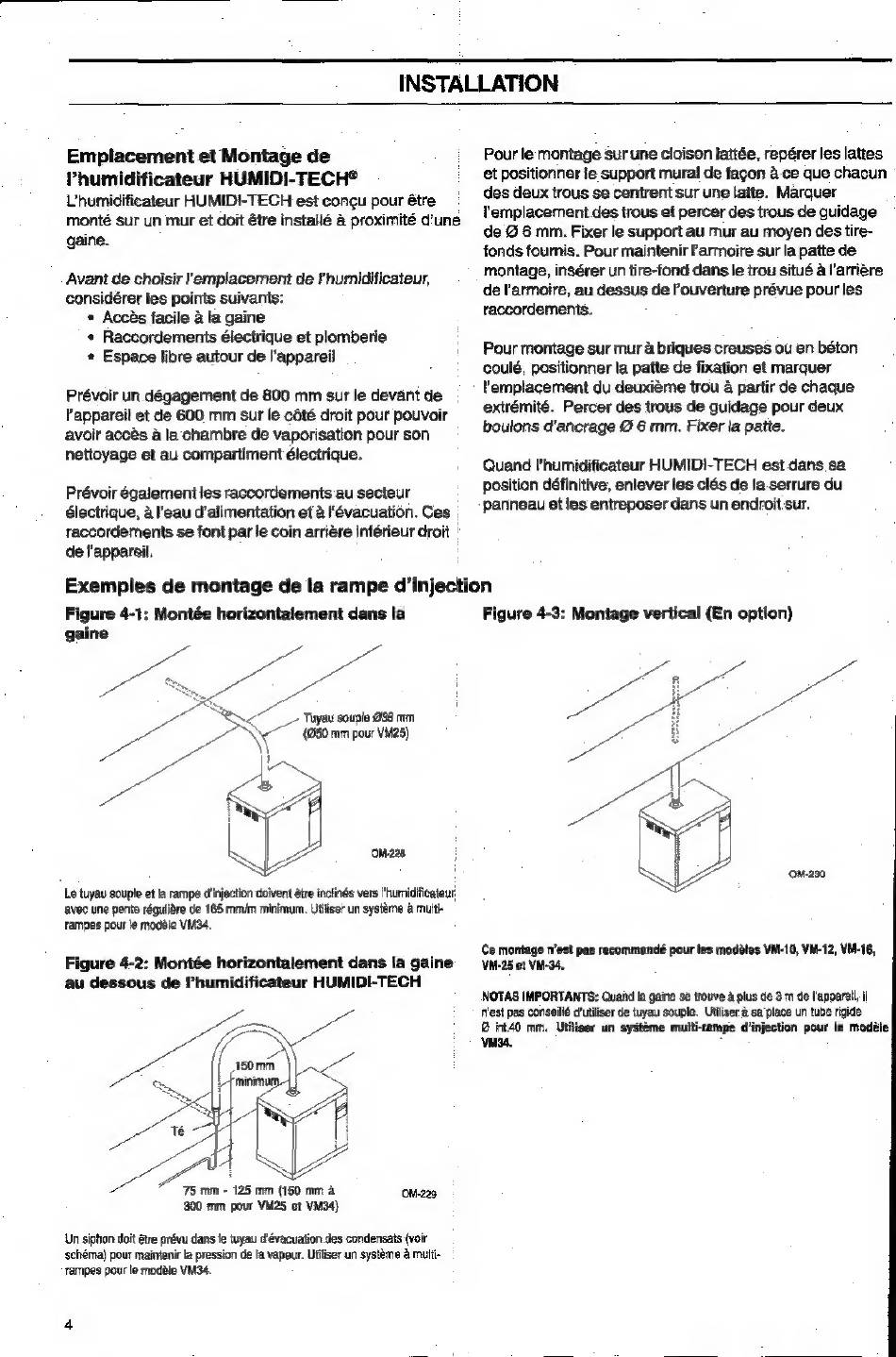

INSTALLATION
Emplacement et Montage de
Fhumidificateur HUMIDI-TECH®
L'humidifieateur HUMIDI-TECH est conçu pour être
monté sur un mur et doit être installé à proximité d'une
gaine.
Avant de choisir l'emplacement de Fhumidificateur,
considérer les points suivants:
+ Accès facile à la gaine
+ Raccordements électrique et plomberie
+ Espace libre autour de l'appareil
Prévoir un dégagement de 800 mm sur le devant de
Раррагей et de 600 mm sur le côté droit pour pouvoir
avoir accès à la chambre de vaporisation pour son
nettoyage et au compartiment électrique.
Prévoir également les raccordements au secteur
électrique, à l'eau d'alimentation et à l'évacuation. Ces
raccordements se font par le coin arrière inférieur droit
de l'appareil,
Exemples de montage de la rampe d'injection
Figure 4-1: Montée horizontalement dans la
gaine
Tuyau souple 238 mm
(050 mm pour VM25)
KE)
Le tuyau souple et la rampe d'injection doivent être inclinés vers l'humidificateur:
avec une pente régulière de 165 mm/m minimum. Utiliser un système à multi-
rampes pour le modèle VM34.
Figure 4-2: Montée horizontalement dans la gaine
au dessous de l'humidificateur HUMIDI-TECH
75 mm - 125 mm (150 mm à
300 тт pour УМ25 et Умза)
ом
Un siphon doit être prévu dans е tuyau d'évacuation des condensats {voir
schéma) pour maintenir la pression de la vapeur. Utiliser un système а muti-
rampes pour le modèle VM34.
Pour le montage sur une cloison lattée, repérer les lattes
et positionner le support mural de façon à-ce que chacun
des deux trous se сепігепі sur une Іайе. Marquer
l'emplacement des trous е! percer des trous de guidage
de 8 6 mm. Fixer le support au mur au moyen des tire-
fonds fournis. Pour maintenir Farmoire sur la patte de
montage, insérer un tire-fond dans le trou situé à l'arrière
de l'armoire, au dessus de l'ouverture prévue pour les
raccordements.
Pour montage sur mur à briques creuses où en béton
coulé, positionner la patte de fixation et marquer
l'emplacement du deuxième trou à partir de chaque
extrémité. Percer des trous de guidage pour deux
boulons d'ancrage Ø 6 mm. Fixer la patte.
Quand l'humidificateur HUMIDI-TECH est dans за
position définitive, enlever les clés de la serrure du
panneau et les entreposer dans un endroit sur.
Figure 4-3: Montage vertical (En option)
Же
ом-230
Се montage n'est pas recommandé pour les modèles УМ-10, VM-12, VM-16,
VM-25 et VM-34.
NOTAS IMPORTANTS: Quand la gaine se trouve à plus de З тп de l'appareil, il
n'est pas conseillé d'utiliser de tuyau souple. Utiliser à sa place un tube rigide
0 int40 mm. Utiliser un système multi-rampe d'injection pour le modèle
wan,
