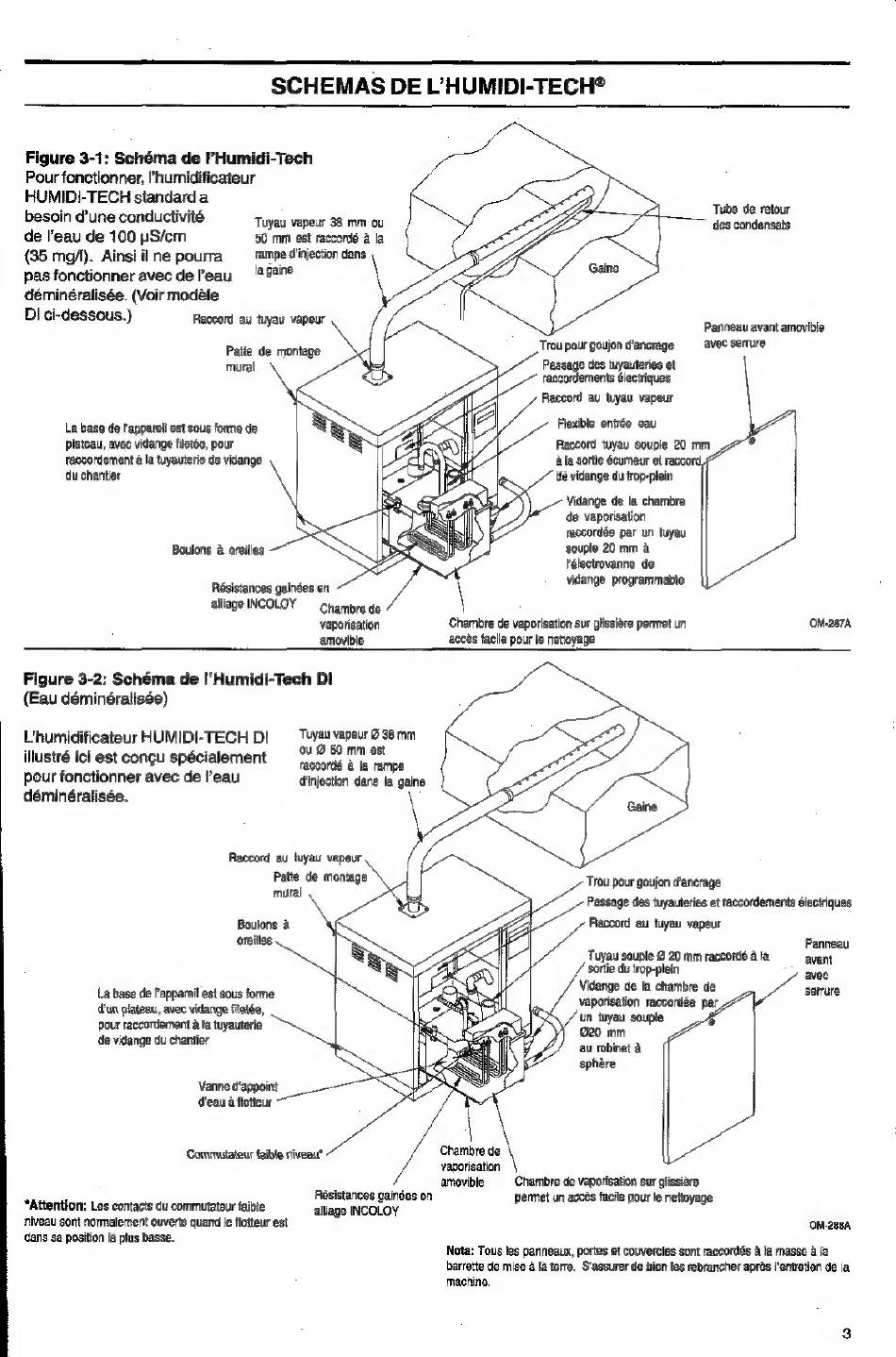

SCHEMAS DE L'HUMIDI-TECH®
Figure 3-1: Schéma de РНитіаі-Тесһ
Pour fonctionner, l'humidificateur
HUMIDI-TECH standard a
besoin d'une conductivité Tuyau vapeur 38 mm ou
de l'eau де 100 и5/ст 50 mm est raccordé à la
(35 mg/l). Ainsi il ne pourra rampe d'injection dans
pas fonctionner avec de Геаш 9902
déminéralisée. (Voir modèle
DI ci-dessous.) Raccord au tuyau vapeur
Tubs de retour
des condensats
Panneau avant amovible
Trou pour goujon d'ancrage avec serrure
Passage des tuyauteries et
raccordements électriques
Raccord au tuyau vapeur
Flexible entrée eau Gë
Raccord tuyau souple 20 mm 3
à la sortie écumeur et raccord,
de vidange du trop-plein
Vidange de la chambre
de vaporisation
гаосогібе раг un tuyau
souple 20 mm à
lélectrovanne de
vidange programmable
Patte de montage
mural
La base de l'appareil est sous forme de
plateau, avec vidange fietée, pour
raccordement à la tuyauterie de vidange
du chantier
Boulons à oreilles
Résistances gainées en
alliage INCOLOY Chambre de
уаропвайоп Chambre де vaporisation sur glissière permet un OM-287A
amovible accès facile pour le nettoyage
Figure 3-2: Schéma de l'Humidi-Tech DI
(Eau déminéralisée)
L'humidificateur HUMIDI-TECH DI Тап ерді 2% rm
illustré ісі est conçu spécialement oué à в ampe
pour fonctionner avec de l'eau d'injection dans la gaine
déminéralisée.
Raccord au tuyau vapeur
Patte de montage
f Trou pour goujon d'ancrage
mural
Passage des tuyauteries et raccordements électriques
