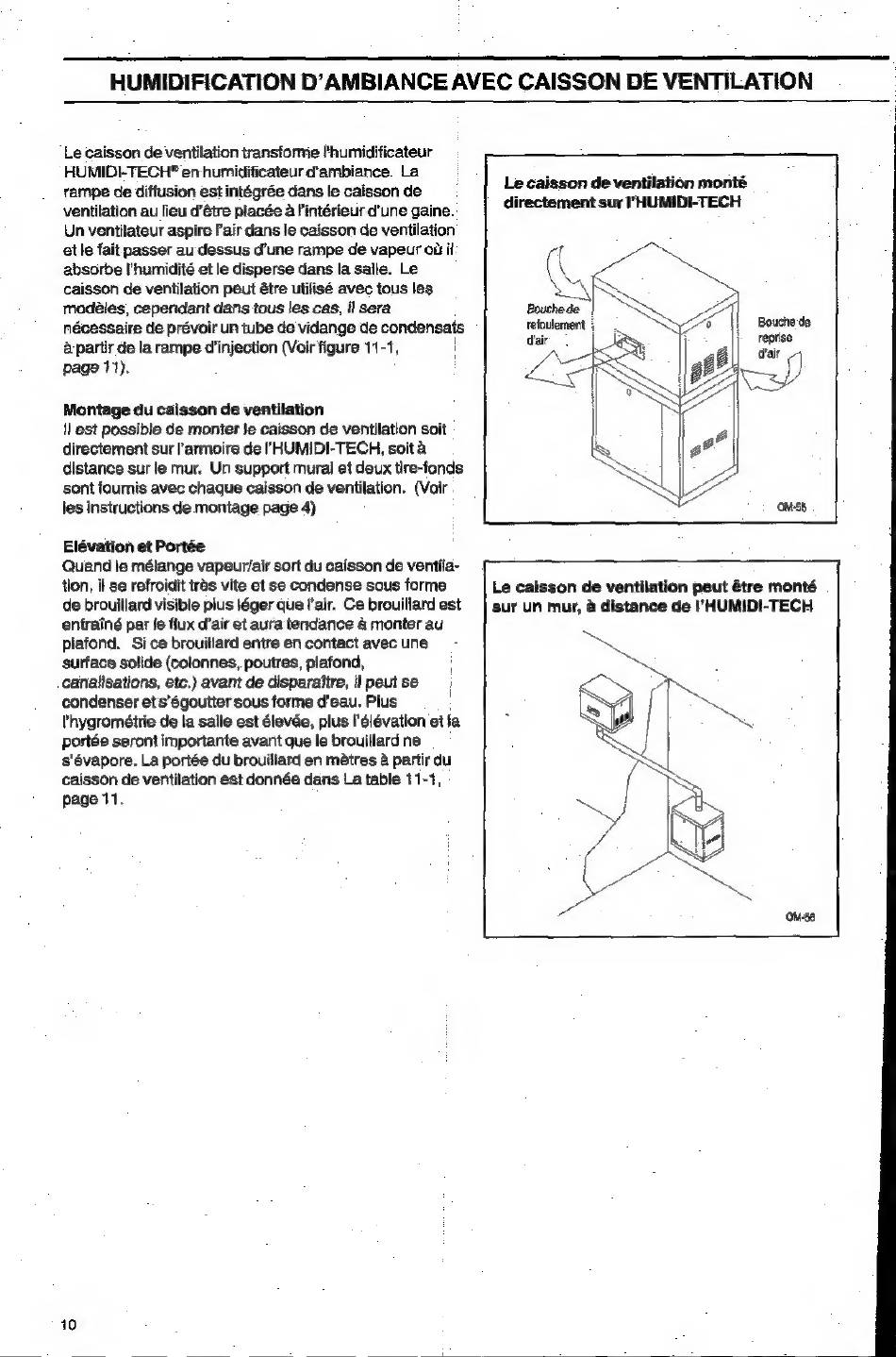

HUMIDIFICATION D'AMBIANCE AVEC CAISSON DE VENTILATION
"Le caisson de ventilation transforme l'humidificateur
HUMIDI-TECH® en humidificateur d'ambiance. La
rampe de diffusion est intégrée dans le caisson de
ventilation au lieu d'être placée à l'intérieur d'une gaine.
Un ventilateur aspire Fair dans le caisson de ventilation
et le fait passer au dessus d'une rampe de vapeur où il
absorbe l'humidité et le disperse dans la salle. Le
caisson de ventilation peut être utilisé avec tous les
modèles, cependant dans tous les cas, il sera
nécessaire de prévoir un tube de vidange de condensats
à partir de la rampe d'injection (Voir figure 11-1,
page 11).
Montage du caisson de ventilation
1 өзі possible de monter le caisson de ventilation soit
directement sur l'armoire de l'HUMIDI-TECH, soit à
distance sur le mur. Un support mural et deux tire-fonds
sont fournis avec chaque caisson de ventilation. (Voir
les instructions de montage page 4)
Elévation et Portée
Quand е mélange vapeur/air sort du caisson de ventila-
tion, il se refroidit très vite et se condense sous forme
de brouillard visible pius léger que l'air. Ce brouillard est
entraîné раг іе бух d'air et aura tendance à monter au
plafond. Si се brouillard entre en contact avec une
surface solide (colonnes, poutres, plafond, Н
canalisations, etc.) avant de disparaître, peut ве |
condenser et s'égoutter sous forme d'eau. Plus |
l'hygrométrie de la salle est élevée, plus l'élévation et fa
portée seront importante avant que le brouillard пе
s'évapore. La portée du brouillard en mètres à partir du
caisson de ventilation est donnée dans La table 11-1,
page 11.
Le caisson de ventilation monté
directement sur l'HUMIDI-TECH
Bouche de
reprise
d'air
e)
Le caisson de ventilation peut être monté
sur un mur, à distance de l'HUMIDI-TECH
