05 - Preparación a la instalación
La instalación debe llevarse a cabo después de desconectar el suministro eléctrico,
actuando sobre el interruptor aguas arriba.

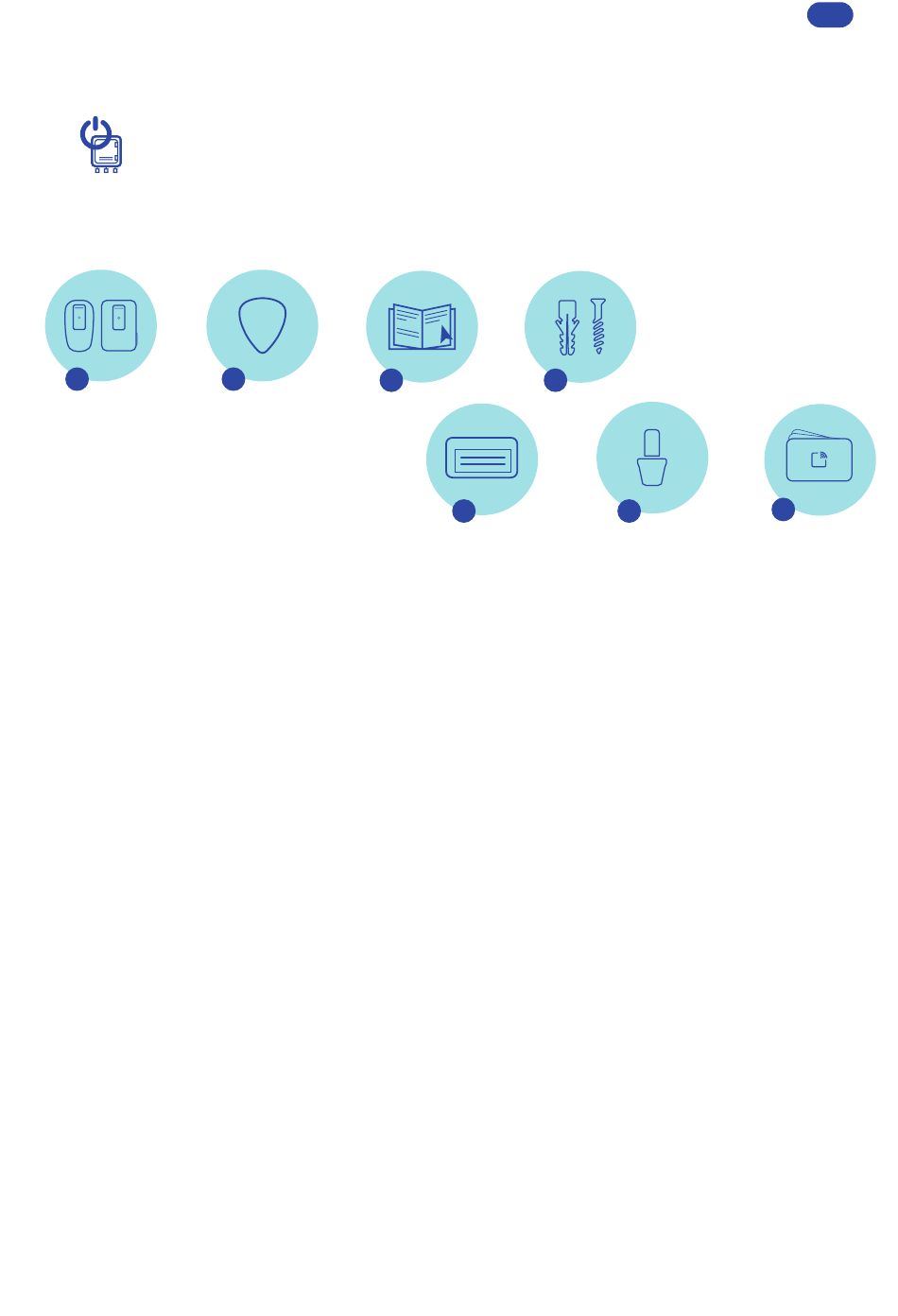

05.1 - Contenido del paquete
1
En el interior de la caja encontrarás:
1. Dazebox
2. Llave de apertura (púa de guitarra)
3. Manual de instalación
4. Tornillos Ø5 y tacos Ø8
5. Tarjeta de serie y PUK
6. Terminales de conexión
7. 3 tarjetas RFID
05.2 - Equipo necesario
Para instalar la Dazebox Home, es necesario el siguiente equipo, que no está incluido en el suministro:
1. Taladro con broca de pared Ø8 mm
2. Lápiz, martillo, nivel de burbuja, cinta métrica
3. Destornillador de cruz
06 - Instalación
La alimentación del equipo debe permanecer desactivada durante toda esta fase. El incumplimiento de estas instrucciones
puede ocasionar daños graves a personas y bienes, e incluso la muerte.
Las imágenes siguientes tienen un propósito ilustrativo y podrían no mostrar todos los componentes internos del producto.
Requisitos de instalación
Dazebox Share puede instalarse en sistemas con los siguientes tipos de puesta a tierra: TT, TN.
Para el correcto funcionamiento del cargador con todos los vehículos, es necesario verificar que la resistencia de tierra del
sistema sea inferior a 100 Ω.
La línea de alimentación de Dazebox debe ser dedicada y protegida por:
1. Interruptor diferencial tipo A, corriente de disparo de 30 mA;
2. Interruptor magnetotérmico curva C.
La amperaje de los dispositivos de protección debe dimensionarse de acuerdo con la instalación en la que se monta la
wallbox.
La norma IEC EN 60364-7-722 o las normas nacionales equivalentes proporcionan requisitos adicionales para la instalación
eléctrica destinada a alimentar el producto. Se recomienda proteger la instalación con un dispositivo limitador de sobreten-
sión (SPD). No es necesario que el SPD forme parte de la estación de carga ni que sea «dedicado».
Nota: Las versiones monofásicas de Dazebox Home son compatibles únicamente con instalaciones monofásicas, mientras
que las versiones trifásicas son compatibles únicamente con instalaciones trifásicas.
2
3
4
5
4.
Llave Torx TX10
5. Alicates de crimpado para terminales de ferrula y RJ45
(para la instalación de Power Manager)
7
6
ES
97.
