DAZE Dazebox Home Manuel D'installation page 29

02 - Targa dati
Dazebox Home
Via Aldo Moro,2C
24030 Almenno S.B. - Italia
For use with EV
PN: xxxxxxxxxx
SN: xxxxxxxxxxx
TYPE: EV Supply Equipment
400/230Vac
32Amax
@25°C
IP66
1P/3P+N+PE 50Hz
QR SN
Made in Italy
03 - Interfaccia caricatore
1. Barra LED: indicatore di stato
2. Interfaccia numerica: indicatore di potenza di ricarica (kW) o energia erogata (kWh)
3. Lettore RFID
4. Icone luminose
03.1 - Barra LED
Led Stato DB Home
1
Stand-by
Ricarica
2
Attesa veicolo
3
4
Ricarica sospesa
5 Attesa raffreddamento
6 Aggiornamento software
7 Blocco ricarica
+
8 Fuori servizio
9 Errore
Dazebox Share Home
Via Aldo Moro,2C
24030 Almenno S.B. - Italia
For use with EV
PN: xxxxxxxxxx
SN: xxxxxxxxxxx
TYPE: EV Supply Equipment
400/230Vac
32Amax
@25°C
IP66
1P/3P+N+PE 50Hz
QR SN
Made in Italy
Descrizione
Pronta alla connessione
Veicolo connesso e in carica
- Veicolo connesso ma non in carica
- Veicolo carico completamente
- Potenza insufficiente
- Sospesa dall'utente
Ricarica sospesa per eccessiva
temperatura interna
Installazione dell'aggiornamento
software, seguire le istruzioni sull'App
In attesa dell'abilitazione della
ricarica via App o RFID
Non comunica con il server OCPP
o con il caricatore master
Potenziale guasto, verificare il codice
errore sul display e consultare
il capitolo 13

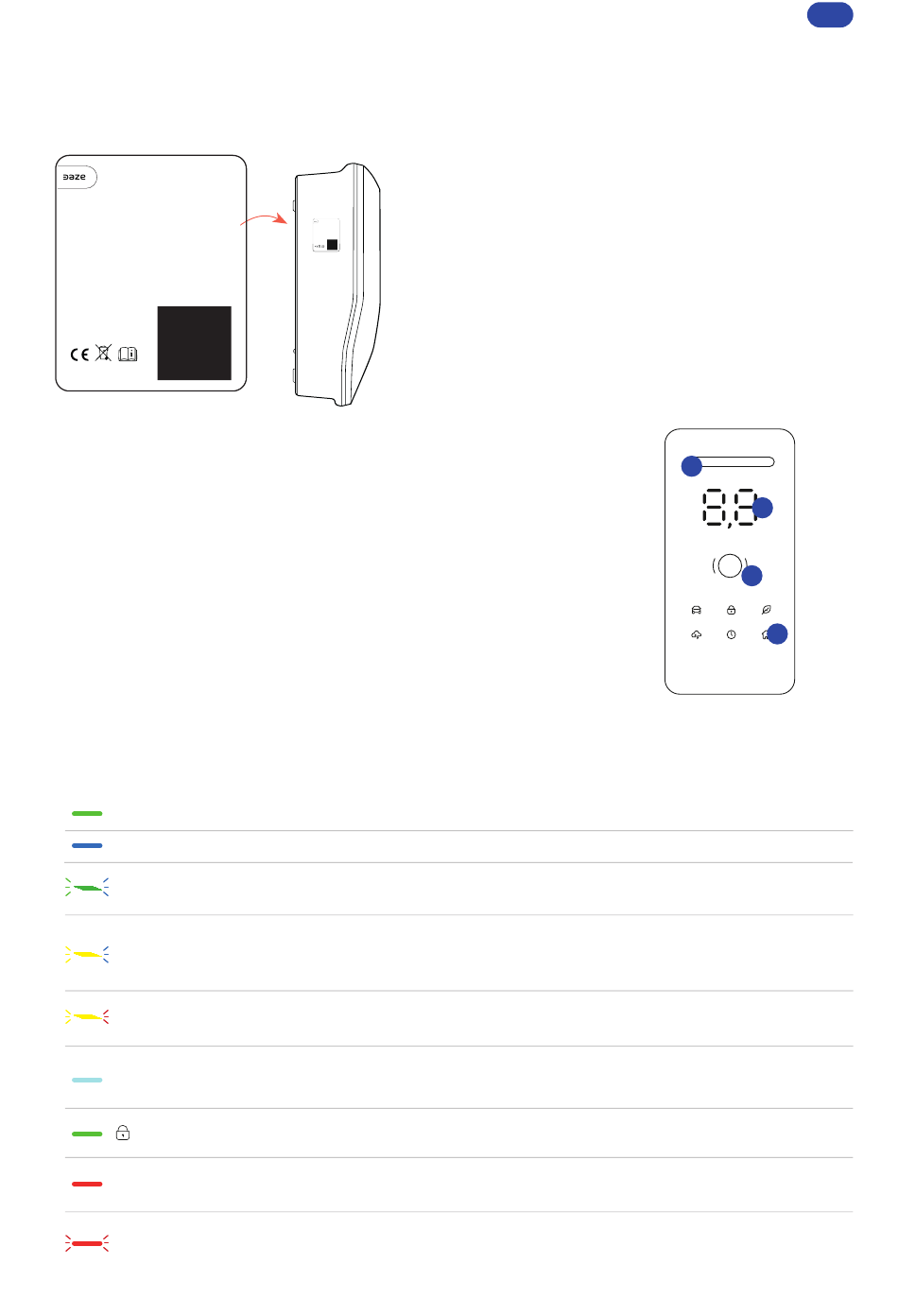

Il modello di Dazebox Home può essere iden-
tificato verificandone la targa dati, posizionata
sul lato del dispositivo (come illustrato nell'im-
magine).
Nel caso di richiesta di assistenza per il prodot-
to, si prega di fornire il numero seriale (SN) del
caricatore.
Load Balancing
Pronta alla connessione
Veicolo connesso e in carica
- Veicolo connesso ma non in carica
- Veicolo carico completamente
- Calcolo potenza disponibile
- Sospesa dall'utente
- Veicolo escluso dall'allocazione potenza,
possibilmente perchè carico
Ricarica sospesa per eccessiva
temperatura interna
Installazione dell'aggiornamento
software, seguire le istruzioni sull'App
Attesa dell'abilitazione via App
o RFID della ricarica
Non comunica con il server OCPP
o con il caricatore master
Potenziale guasto, verificare il codice
errore sul display e consultare
IT
1
2
kW
3
4
il capitolo 13
29.
