Raccordements
À du HDMI
Le HDMI (Interface Multimédia Haute Définition) prend
en charge à la fois les signaux vidéo et les signaux audio
par une seule liaison numérique et il est utilisé pour les
lecteurs et enregistreurs DVD, la télévision numérique, les
décodeurs et d'autres appareils audio-vidéo. Le HDMI a
pour but de protéger les contenus numériques haute
définition (HDCP) tout en permettant une liaison vidéo
numérique (DVI). Le HDCP permet de protéger les
contenus numériques transmis et reçus par les écrans
compatibles DVI.
Le HDMI supporte les vidéos normales, améliorées et
haute définition plus tous les sons, du son ordinaire au
son d'ambiance multicanaux. Le HDMI se caractérise par
une image numérique non compressée, une bande
passante de cinq gigabits au maximum par seconde
(Double liaison), une seule prise (au lieu de plusieurs
câbles et prises) et une communication entre la source
audio-vidéo et les dispositifs audio-vidéo, comme la
télévision numérique.
HDMI, le logo HDMI et le terme High-Definition Multimedia
Interface sont des marques de fabrique ou des marques
déposées de HDMI licensing LLC.

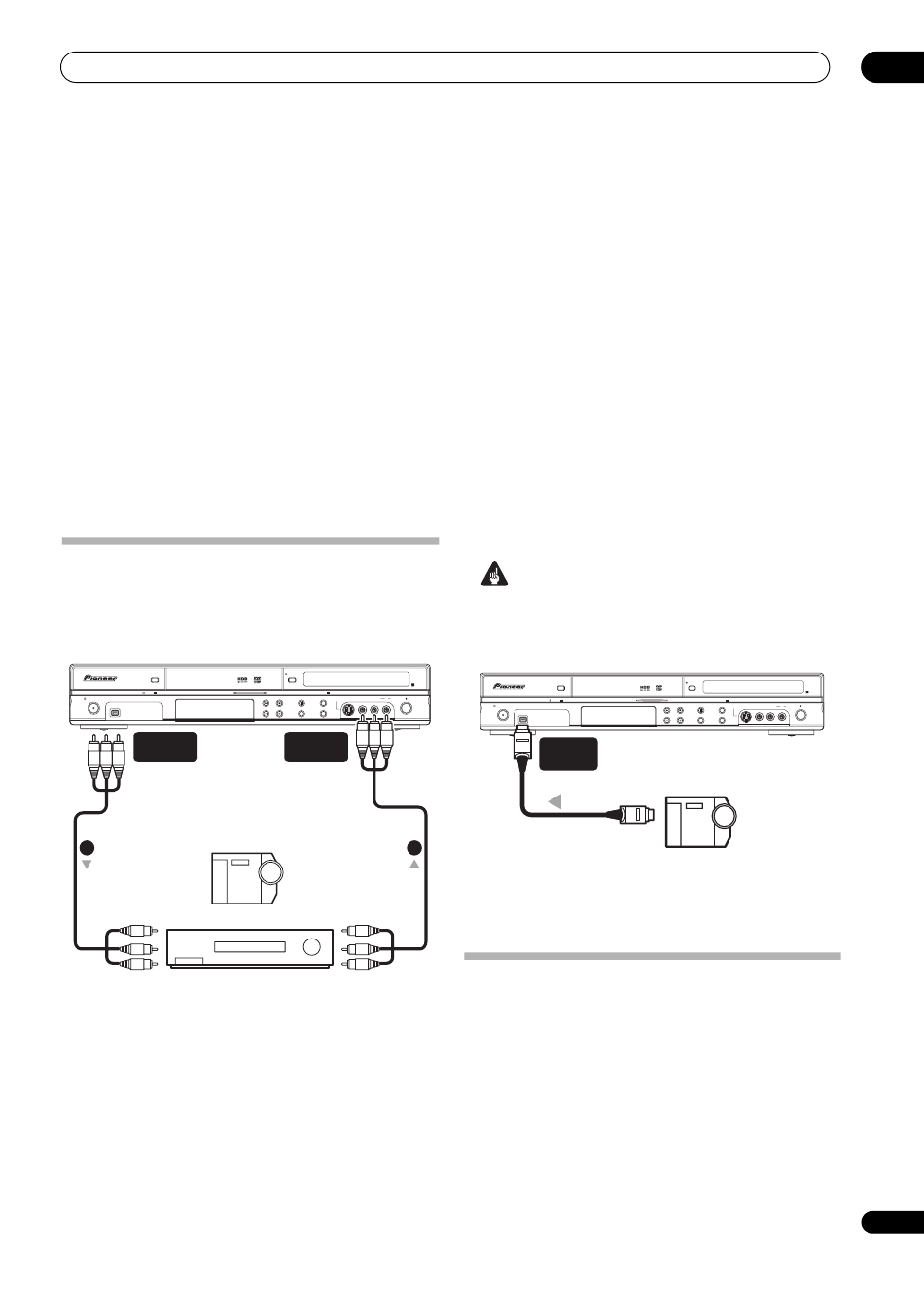

Connexion avec d'autres sources
audiovisuelles
Connexion à un magnétoscope ou un
caméscope analogique
HDD/DVD
DivX COPY
STANDBY/ON
DV IN
AUDIO/VIDEO
OUTPUT
(Panneau arrière)
1
Caméscope analogique
À l'entrée audio/vidéo
Magnétoscope
1 Reliez un ensemble d'entrées audio et vidéo du
magnétoscope ou du caméscope à un ensemble de
sorties de cet appareil.
Cela vous permet de copier sur la cassette du
magnétoscope ou du caméscope, le contenu de cet
appareil.
OPEN/CLOSE
HDMI
S-VIDEO VIDEO L(MONO) R AUDIO
INPUT 2 REC
ONE TOUCH
STOP REC
COPY
INPUT
CH REC MODE
SELECT
AUDIO/VIDEO
INPUT
(Panneau avant)
2
De la sortie audio/vidéo
• Vous pouvez employer un câble vidéo standard ou un
câble S-vidéo pour réaliser la liaison vidéo.
• Ou bien, vous pouvez utiliser le connecteur péritel
(SCART) AV2 (INPUT 1/DECODER) pour réaliser la
liaison d'entrée et de sortie audio-vidéo à l'aide d'un
seul câble péritel (SCART).
2 Reliez un ensemble de sorties audio et vidéo du
magnétoscope ou du caméscope à un ensemble
d'entrées de cet appareil.
Cela vous permet de copier le contenu de la cassette du
magnétoscope ou du caméscope.
• Vous pouvez employer un câble vidéo standard ou un
câble S-vidéo pour réaliser la liaison vidéo.
• Les connexions à la face avant sont commodes pour
l'entrée sur caméscope.
• Si un appareil audio-vidéo ne pouvant reproduire que
des signaux mono est raccordé, branchez seulement la
fiche audio gauche (blanche) à cet appareil. Le même
son pourra être enregistré sur les deux voies. Pour ce
faire, il faut utiliser la prise INPUT 2 de la face avant.
Connexion à un caméscope DV
Un caméscope DV ou un graveur DVD pourvu d'une sortie
DV peut être raccordé à la prise DV IN de la face avant.
Important
• Cette prise ne doit être utilisée que pour une
connexion à un équipement DV. Elle n'est pas conçue
pour les syntoniseurs numériques pour satellite ni
pour les magnétoscopes numériques D-VHS.
HDD/DVD
DivX COPY
STANDBY/ON
DV IN
DV
IN
De la sortie DV
• Utilisez un câble DV (non fourni) pour relier la
prise DV de votre caméscope DV à la prise DV IN
qui se trouve sur la face avant de cet enregistreur.

Raccordement au secteur

Après avoir vérifié tous les raccordements, branchez la
fiche du cordon d'alimentation sur une prise secteur.
• Utilisez le cordon d'alimentation fourni pour relier
cet appareil à une prise secteur.
OPEN/CLOSE
HDMI
INPUT 2 S-VIDEO VIDEO L(MONO) R AUDIO REC
ONE TOUCH
STOP REC
COPY
INPUT
CH REC MODE
SELECT
Caméscope DV
02
53
Fr
