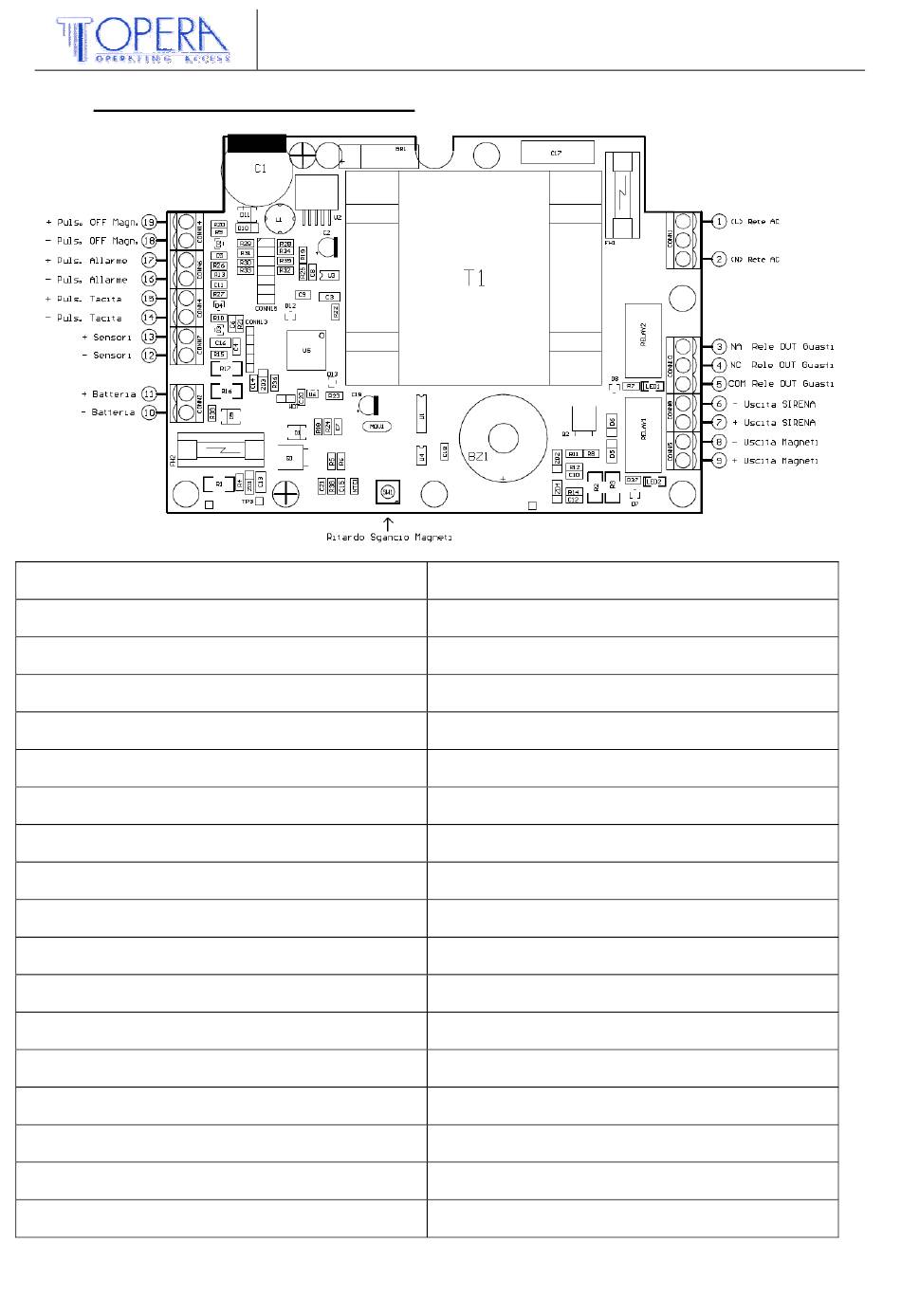

3.3 Connexion électrique de la Centrale
10
11
12
13
14
15
16
17
18
30 Aprile 2010 ‐ Rev. 1.4
MANUALE D'USO ED INSTALLAZIONE Serie 52002
1
2
3
4
5
6
7
8
9
(L) Réseau CA
(N) Réseau CA
NA Réseau OUT Défaillances
NC Réseau OUT Défaillances
COM Réseau OUT Défaillances
‐ Sortie SIRÈNE
+ Sortie SIRÈNE
‐ Sortie AIMANTS
+ Sortie AIMANTS
‐ Batterie
+ Batterie
‐ Capteurs 1
+ Capteurs 1
‐ Poussoir Silence
+ Poussoir Silence
‐ Poussoir Alarme
+ Poussoir Alarme
‐ Poussoir Aimants
