3.1.4
Câbles d'interconnexion
Effectuer les connexions électriques suivantes de la centrale avec des câbles ayant les caractéristiques
suivantes :
‐ Alimentation de circuit CA, clé PVC ou équivalent de type certifié avec des sections
‐ Ligne des détecteurs, câble PVC ou équivalent de type certifié avec des sections de 0,75‐ 1
‐ Ligne des poussoirs d'alarme à distance, câble PVC ou équivalent de type certifié avec des
‐ Ligne des poussoirs à distance d'extinction de l'alarme, câble PVC ou équivalent de type
3.1.5

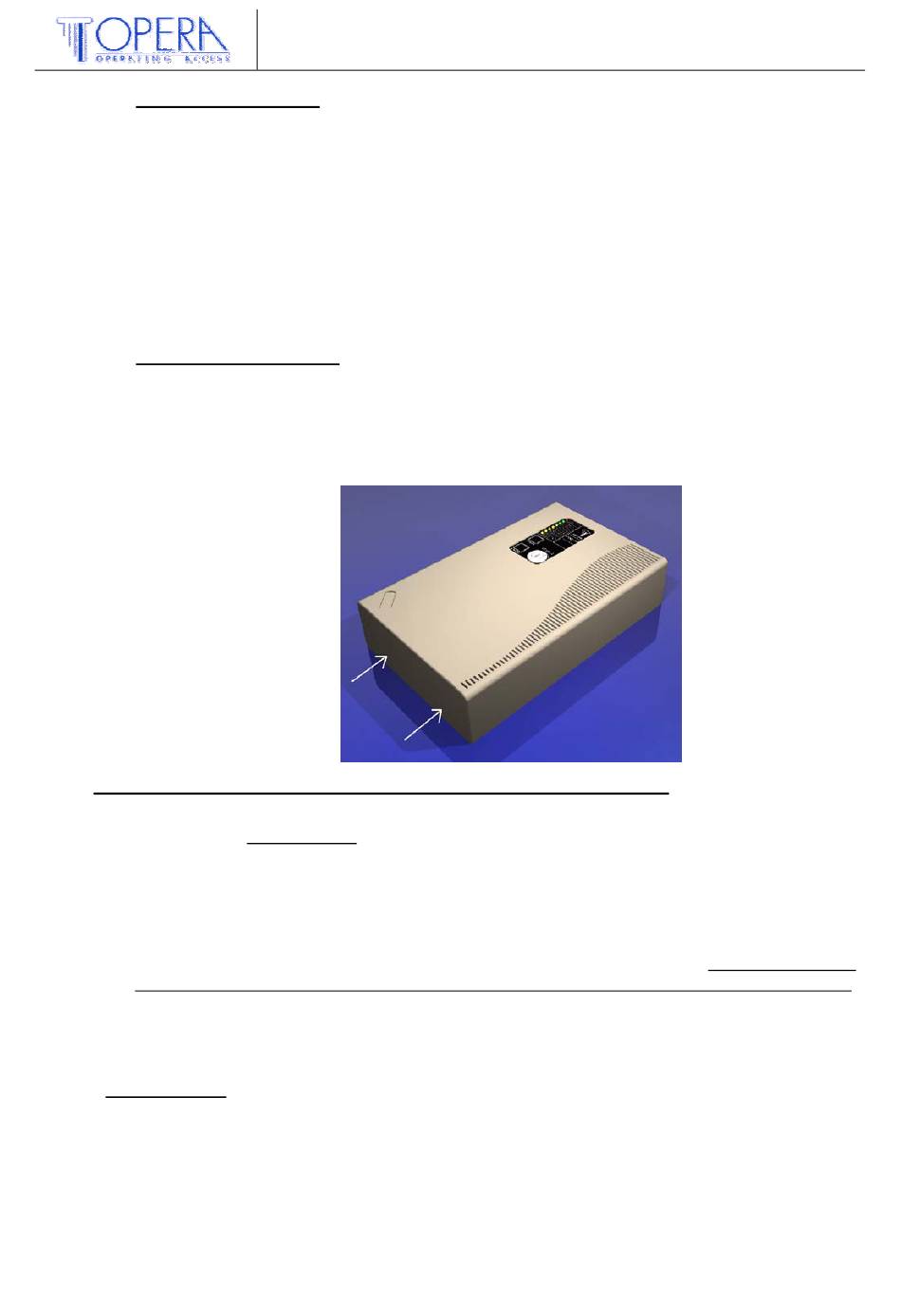

Positionnement des câbles
Le passage des câbles d'entrée et de sortie de la Centrale doit être effectué par les trous préformés
prévus. Le cas échéant, découper les trous préparés et positionner le câble. Pour que l'installation soit
correcte, les câbles doivent être bloqués sur la centrale avec les anneaux de fixation prévus à cet
effet. Il faut veiller à ce que le positionnement des câbles de détériore pas l'isolation des câbles eux‐
mêmes.
3.2 Dispositifs supplémentaires externes nécessaires à l'installation
Afin de garantir que le fonctionnement de la centrale 52002 est conforme aux normes de la série EN 54, son
installation doit être obligatoirement complétée par les dispositifs auxiliaires suivants :
Les détecteurs de fumée (conformes à la norme EN 54‐5) ou de chaleur (conformes à la norme EN 54‐7)
-
ou combinés fumée et chaleur (conformes à la norme EN 54‐5 et EN 54‐7)
Les poussoirs d'activation à distance de l'alarme incendie conformes à la norme EN 54‐11 (voir la
-
spécificité de la connexion avec R
Les poussoirs d'extinction des alarmes incendie et des défaillances lignes/circuit ; ces poussoirs doivent
-
être positionnés à proximité de la centrale et à une distance inférieure à 100 cm de celle‐ci,
conformément aux exigences de la norme EN 54‐2 ;
Le paquet de batteries pour l'alimentation auxiliaire (2 x 12 Vcc, 1.1–1.3 Ah) ;
-
La sirène de signalement des alarmes incendie est conforme à la norme EN 54‐3 ;
-
AVERTISSEMENT :
30 Aprile 2010 ‐ Rev. 1.4
MANUALE D'USO ED INSTALLAZIONE Serie 52002
2
minimales de 1 mm
;
2
mm
;
sections de 0,75‐ 1 mm
certifié avec des sections minimales de 0,75 mm
et P
serie
Il est exigé et obligatoire que les composants choisis pour compléter l'installation
de la Centrale soient de type conformes et certifiés par les normes applicables de la série EN
54. Une liste exhaustive des fabricants et des modèles de dispositifs concernés nécessaires
pour compléter l'installation ne pouvant être fournie, il est important de veiller à respecter
cette recommandation.
L'utilisation inappropriée de composants qui ne sont pas conformes ou qui n'ont pas les
certifications des normes citées précédemment peut affecter le fonctionnement de
2
;
2
);
arallèle
;
